WARTUNG
HyPerformance HD4070 Betriebsanleitung 5-31
J 3
J 1
J 2
J 4
4070 .54
D 2
D 3
D 6 D 2 1 D 2 0 D 1 9 D 1 8 D 1 7 D 1 6 D 1 5 D 1 4 D 1 3 D 1 2 D 1 1 D 1 0 D 9 D 8 D 7 D 3 0 D 2 9 D 2 8 D 2 7 D 2 6 D 2 5 D 2 4 D 2 3 D 2 2

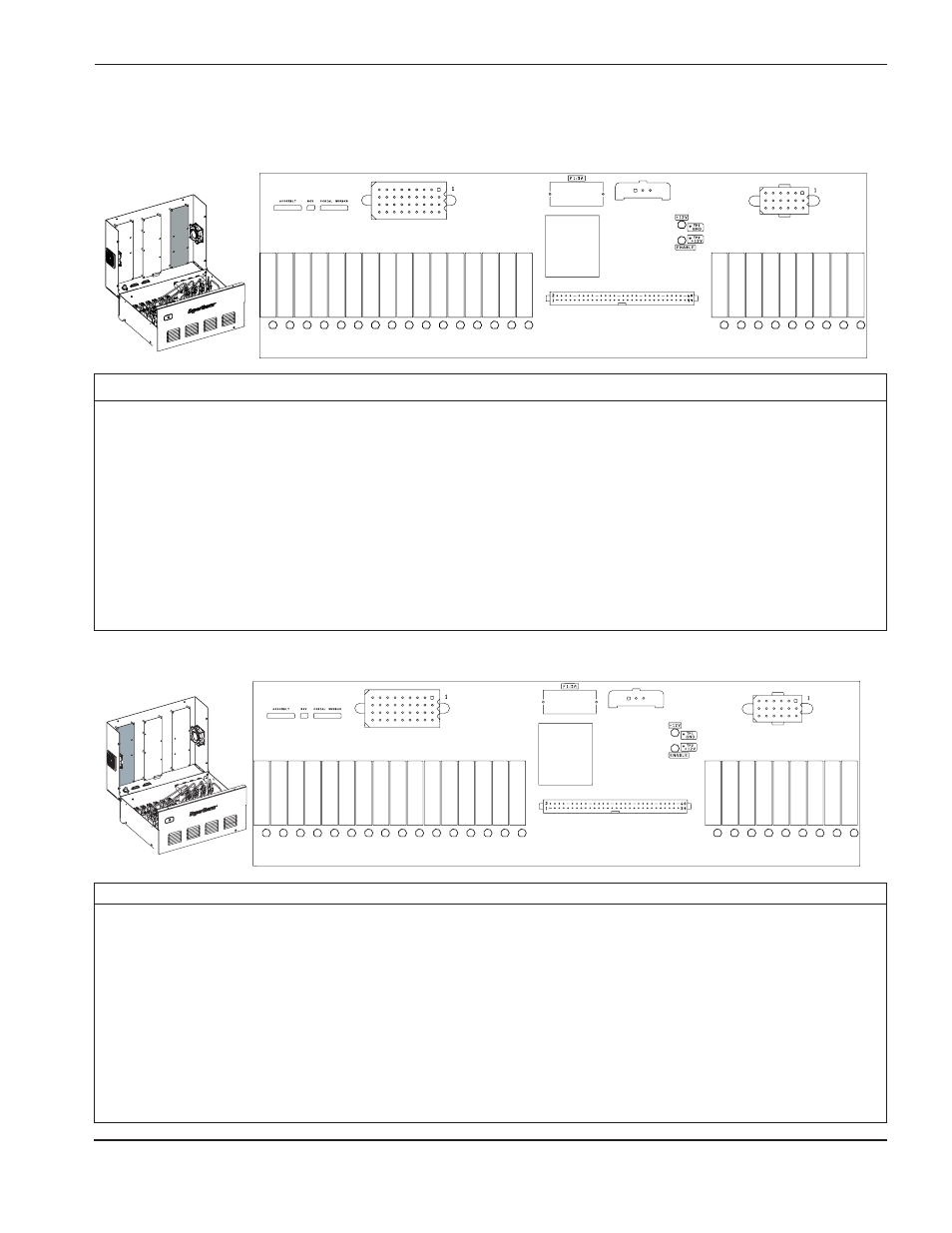

Gaskonsolen-Relais-Baukarte PCB1 und PCB3 – Listen zur LED-Beschreibung
LED Name des Signals Funktion LED Name des Signals Funktion
D2 +12 VDC Stromanzeige D18 SV2 H5 ein
D6 SV11 Plasmabetrieb D19 SV1 H35 ein
D7 SV13 Luft-Plasmabetrieb D20 SV3 CO
2
ein
D8 SV15 N
2
-Plasma-Vorströmung D21 SV5 & SV10 O
2
ein
D9 SV17 Sekundärbetrieb D22 MV2 Close Plasmabetrieb – N
2
/ Luft
D10 SV18 N
2
-Sekundärbetrieb D23 MV2 Open Plasmabetrieb – N
2
/ Luft
D11 SV16 Luft-Plasma-Vorströmung D24 MV1 Open Plasmabetrieb
D12 SV14 Plasma-Vorströmung D25 MV1 Close Plasmabetrieb
D13 SV12 N
2
-Plasmabetrieb D26 SV23, 24, 25, 26 Brennerwahl
D14 SV8 H35 und H5, D27 SV21 N
2
-Sekundär-Vorströmung
doppelter Fehlerschutz D28 SV20 Sekundär-Vorströmung
D15 SV7 Luft ein D29 SV19 Luft- Sekundärbetrieb
D16 SV6 N
2
ein D30 SV22 Luft Sekundär-Vorströmung
D17 SV4 & SV9 CH
4
ein
J 3
J 1
J 2
J 4
4070 .54
D 2
D 3
D 6 D 2 1 D 2 0 D 1 9 D 1 8 D 1 7 D 1 6 D 1 5 D 1 4 D 1 3 D 1 2 D 11 D 1 0 D 9 D 8 D 7 D 3 0 D 2 9 D 2 8 D 2 7 D 2 6 D 2 5 D 2 4 D 2 3 D 2 2
LED Name des Signals Funktion LED Name des Signals Funktion
D2 +12 VDC Stromanzeige D18 MV3 offen Plasma-Vorströmung
D6 MV5 offen Sekundärbetrieb D19 MV3 geschlossen Plasma-Vorströmung
D7 MV6 offen Sekundärbetrieb – N
2
/Luft D20 MV4 geschlossen Plasma-Vorströmung – N
2
/Luft
D8 MV7 offen Sekundär-Vorströmung D21 Zündvorrichtung Brenner Nr. 1
D9 MV8 offen Sekundär-Vorströmung – N
2
/Luft D22 SV34 Lüfter – Brenner Nr. 2
D10 SV36 Sekundär-Vorströmung Brenner Nr. 2 D23 Nicht verwendet
D11 MV8 geschlossen Sekundär-Vorströmung – N
2
/Luft D24 SV32 Plasma-Betriebsdurchfluss – Brenner Nr. 2
D12 MV7 geschlossen Sekundär-Vorströmung D25 SV33 Plasma-Betriebsdurchfluss – Brenner Nr. 2
D13 MV6 geschlossen Sekundärbetrieb – N
2
/Luft D26 SV35 Sekundär-Betriebsdurchfluss – Brenner Nr. 2
D14 MV5 geschlossen Sekundärbetrieb D27 SV27 Plasma-Betriebsdurchfluss – Brenner Nr. 1
D15 Zündvorrichtung Brenner Nr. 2 D28 SV28 Plasma-Betriebsdurchfluss – Brenner Nr. 1
D16 SV31 Sekundär-Vorströmung Brenner Nr. 1 D29 SV30 Sekundär-Betriebsdurchfluss – Brenner Nr. 1
D17 MV4 offen Plasma-Vorströmung – N
2
/Luft D30 SV29 Lüfter – Tch#1
PCB3
PCB1
