BEDIENUNG
HyPerformance HD4070 Betriebsanleitung 4-3
4070.33
3
EINRICH–
TUNG
LETZTEN
PROZESS
WIEDER–
HOLEN
NEUER
PROZESS
Plasma Process Control

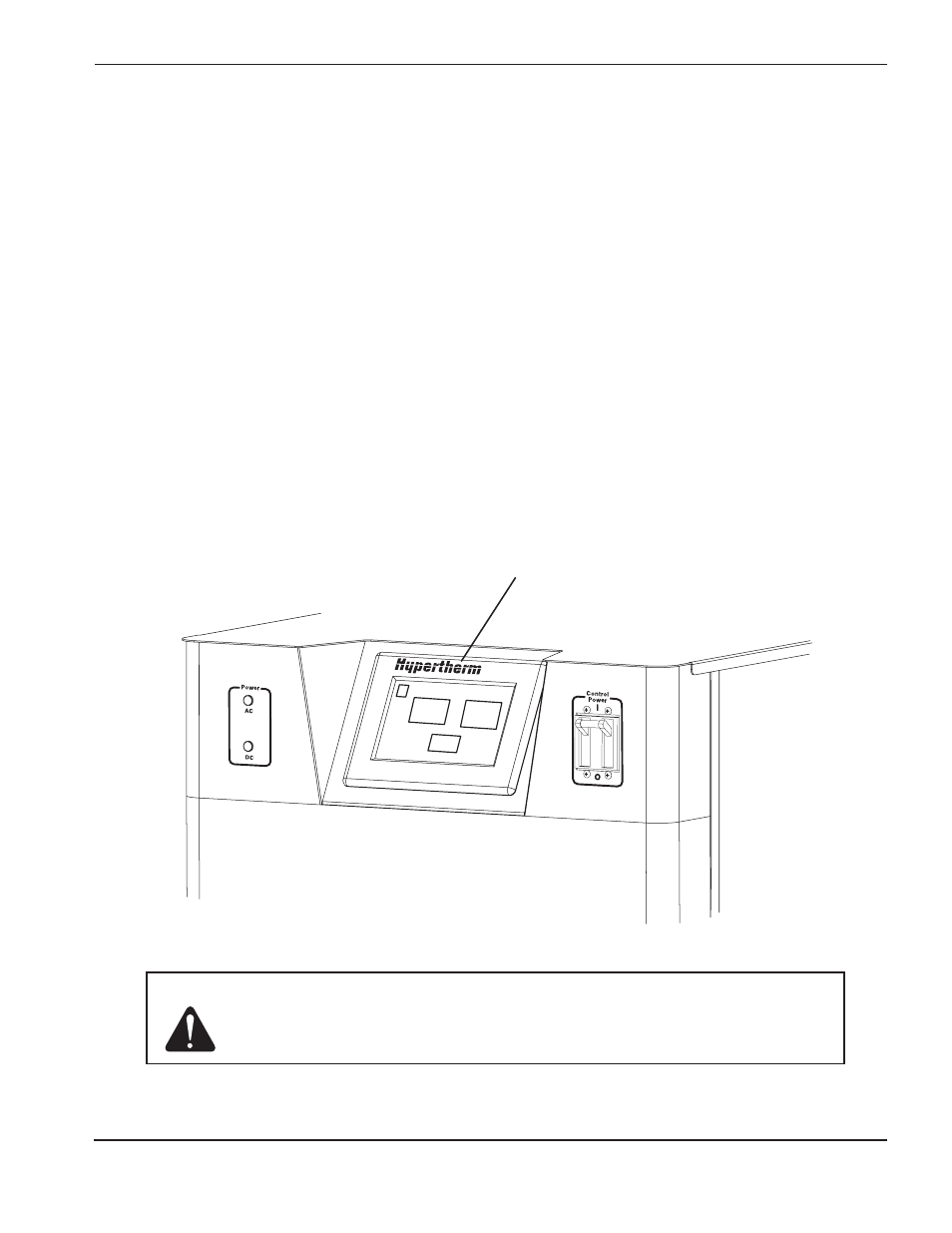

Anzeigebildschirm der Stromquelle
Der HD4070-Monitor ist eine berührungssensitive Bildschirm-Schnittstelle, die alle Steuerfunktionen der Anlage an
einem einzigen Ort bereitstellt. Der Monitor kann in der Stromquelle installiert werden, oder er kann an einer
entfernt gelegenen Stelle montiert werden.
Es gibt insgesamt 17 Bildschirme, 1 - 11 und 13 - 18. Bildschirm 1 (Einleitung) und Bildschirm 2 (Einschalten)
erscheinen nur kurz beim Starten und werden in diesem Handbuch nicht weiter behandelt. Es gibt keinen
Bildschirm Nr. 12.
Bildschirm-Navigation – Die Navigation in den einzelnen Bildschirmen wird auf den folgenden Seiten dargelegt.
Anmerkung: Die Bildschirminhalte aus dem Handbuch können von den tatsächlich an der Maschine
angezeigten Inhalten abweichen.
Installations-Bildschirme – Die Bildschirme 3 bis 11 widmen sich der Installation der Anlage. Bildschirm 3
erscheint, wenn die Anlage eingeschaltet ist.
Bedienungs-Bildschirme – Die Bildschirme 13 bis 16 werden für den Anlagenbetrieb verwendet. Bildschirm 13 ist
der primäre Bedienungs-Bildschirm, und dieser ist während des Schneidbetriebs sichtbar. Tritt ein Fehler auf, der
die Anlagen-Software blockiert, erscheint ein Reset-Knopf statt eines neuen Prozesses. Das Drücken von RESET
beseitigt den Fehler, ohne dass der Strom abgeschaltet werden muss.
Wartungs-Bildschirme – Die Bildschirme 17 und 18 werden für Fehlerdiagnosen verwendet. Man kann keine
Einstellungen vornehmen. Siehe
Abschnitt 5 auf Seite 13 hinsichtlich der Einzelheiten. Auf die Wartungs-
Bildschirme erhält man Zugriff durch Drücken des Hypertherm-Logos auf den Bildschirmen 13–16.
Vorsicht: Die Anlage HD4070 kann nur einen berührungssensitiven Bildschirm
unterstützen, entweder lokal oder im Fernbetrieb. Die Installation von zwei
Bildschirmen an einer Anlage kann zu Fehlfunktionen oder Beschädigung
führen.
