Hypertherm HD4070 Rev.1 Benutzerhandbuch

Seite 234

Advertising
background image

A

B

C

D

4

3

2

1

A

B

C

D

4

3

2

1

HX

FILTER

PRESSURE

RELIEF

TEMP SW.

PUMP

SHUT OFF VALVE

FS1

SV3

TCH1

FILTER

CHV1

SV2

SV1

TCH2

POWER SUPPLY

RHF

CHV2

SV4

CO1

D

SHEET 1 OF 1

013334

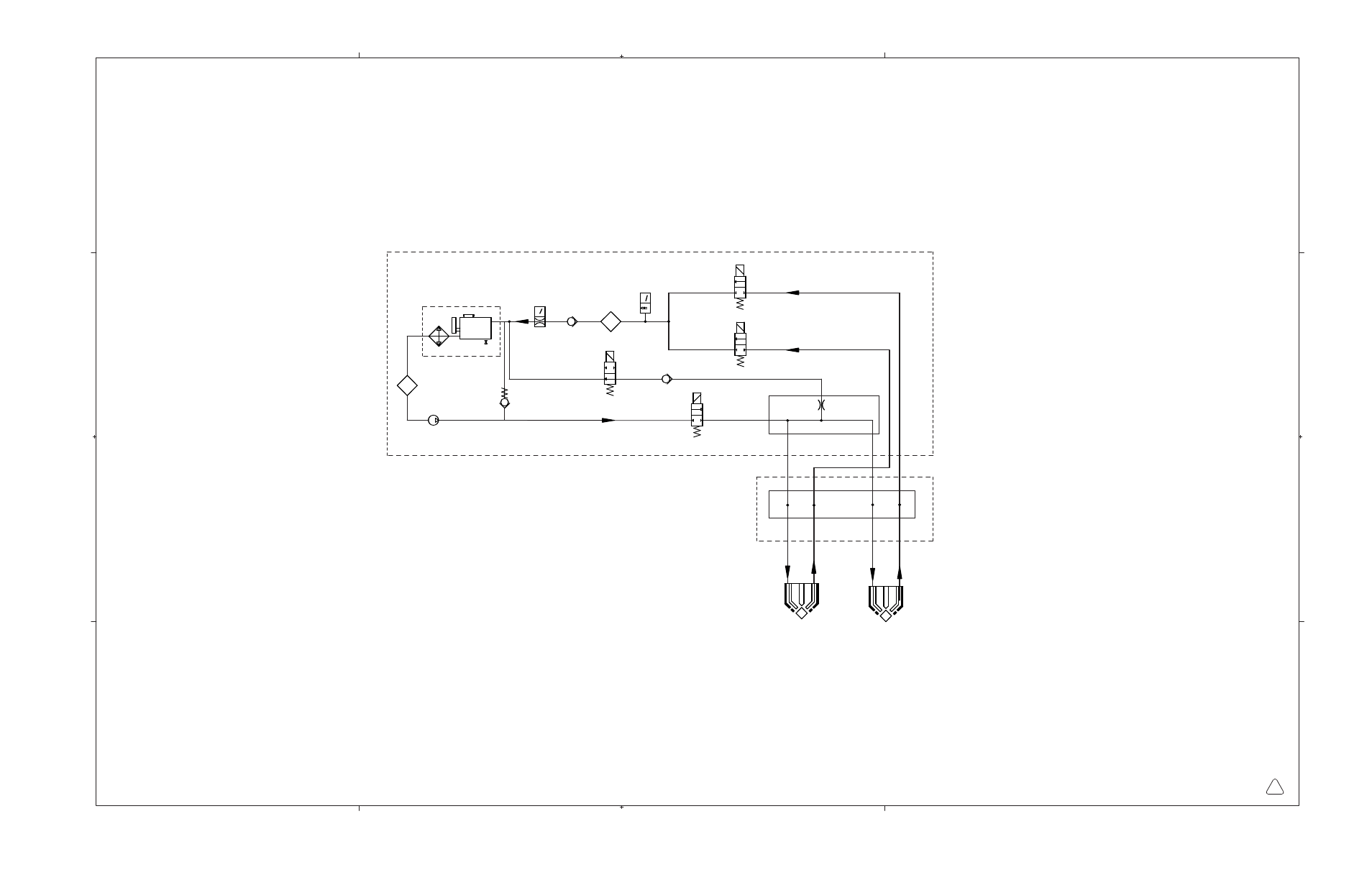

HD4070 COOLING SYSTEM SCHEMATIC

Advertising
Dieses Handbuch ist für die folgenden Produkte bezogen werden:

HD4070 Rev.8
