INBETRIEBNAHME
HyPerformance HD4070 Betriebsanleitung 3-17

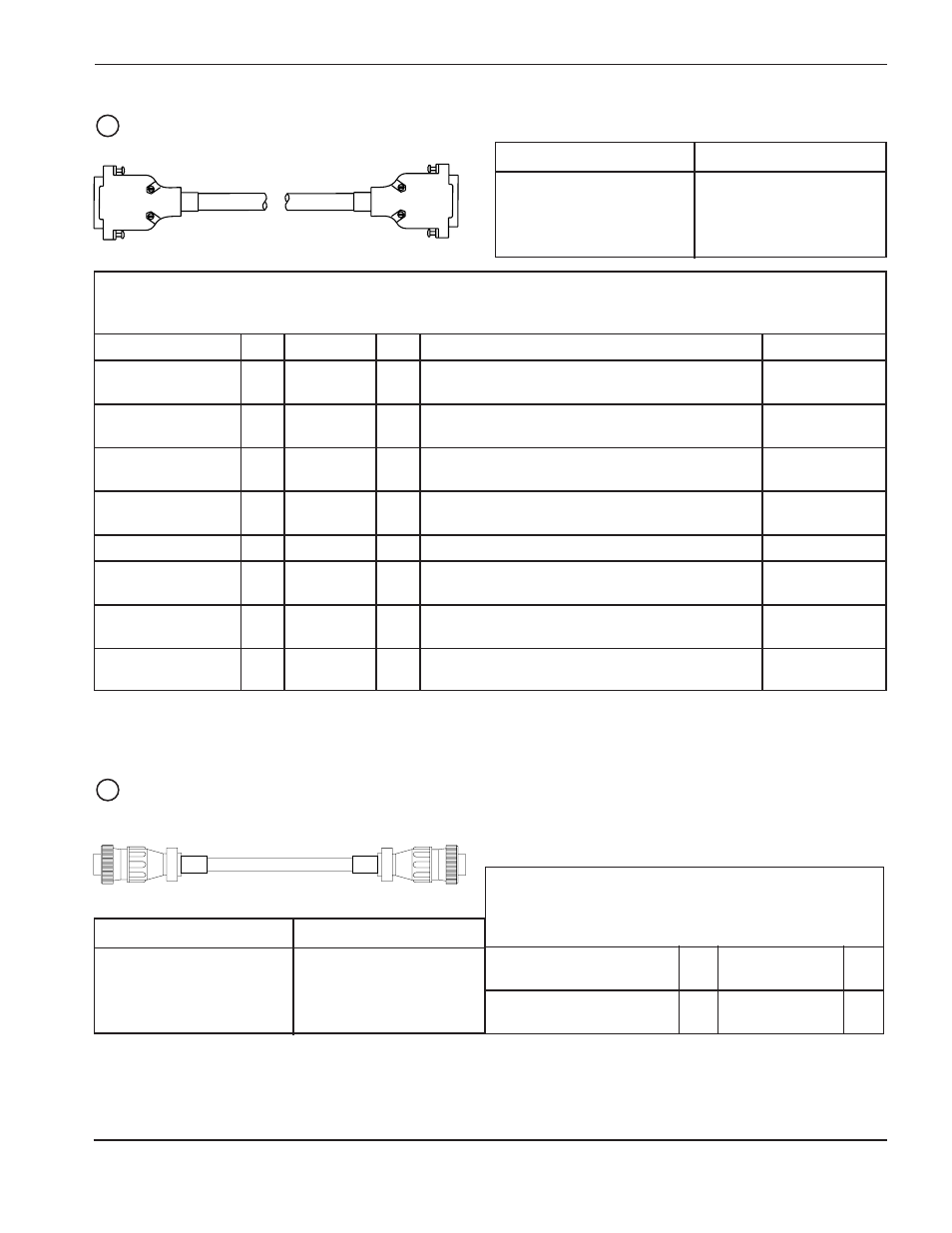

Signalkabel – von der Stromquelle zur Gaskonsole 8
Netzkabel – von der Stromquelle zur Gaskonsole 9
Teile-Nr. Länge
123428 3 m (10 ft)
123429 6 m (20 ft)
123430 7.5 m (25 ft)
123431 9 m (30 ft)
123432 12 m (40 ft)
Teile-Nr. Länge
123433 15 m (50 ft)
123434 23 m (75 ft)
123435 30.5 m (100 ft)
123436 46 m (150 ft)
Teile-Nr. Länge
123419 3 m (10 ft)
123420 6 m (20 ft)
123421 7.5 m (25 ft)
123422 9 m (30 ft)
123423 12 m (40 ft)
Teile-Nr. Länge
123424 15 m (50 ft)
123425 23 m (75 ft)
123426 30.5 m (100 ft)
123427 46 m (150 ft)
KABELBELEGUNG – Signalkabel von der Stromquelle zur Gaskonsole
Signalbezeichnung 1X2 Farbe 3X2 Funktion Eingang/Ausgang
NC Weiß NC Nicht angeschlossen
TX + 8 Rot 8 RS-422 serieller Messwertgeber Ausgang
Sender - 15 Orange 15 RS-422 serieller Messwertgeber Ausgang
RX - 7 Schwarz 7 RS-422 serieller Empfänger Eingang
Empfänger + 14 Braun 14 RS-422 serieller Empfänger Eingang
6 Schwarz 6
13 Gelb 13
Error - 5 Schwarz 5 Gibt an, dass ein Fehler aufgetreten ist Ausgang
Fehler + 12 Blau 12 Ausgang
4 Schwarz 4
S3 11 Grün 11 Wird zur Anwahl von Status 3 verwendet Eingang
3 Schwarz 3 Eingang
S2 10 Weiß 10 Wird zur Anwahl von Status 2 verwendet Eingang
2 Schwarz 2 Eingang
S1 9 Rot 9 Wird zur Anwahl von Status 1 verwendet Eingang
1 Schwarz 1 Eingang
KABELBELEGUNG – Konsolen-Netzkabel von der
Stromquelle zur Gaskonsole
Signal 1X5 Farbe 3X1
120 VAC spannungsführend 1 Schwarz 1
120 VAC Rückstrom- 2 Weiß 2
PE (Schutzleiter) 3 Grün 3
(positive Abschirmung) 4 nicht zutreffend 4
1X2 3X2
1X5 3X1
