INBETRIEBNAHME
HyPerformance HD4070
Betriebsanleitung
3-5
Aufstellung der Anlagenkomponenten
• Alle Anlagenkomponenten sind vor der Herstellung der elektrischen, Gas- und Interface-Verbindungen in
ihrer Position aufzustellen. Hierfür ist das Diagramm auf der nachfolgenden Seite mit einer Leitschnur zur
Platzierung der Komponenten zu verwenden.
• Alle Anlagenkomponenten sind an Erde zu legen. Für Einzelheiten siehe
Erdungserfordernisse in diesem
Abschnitt.

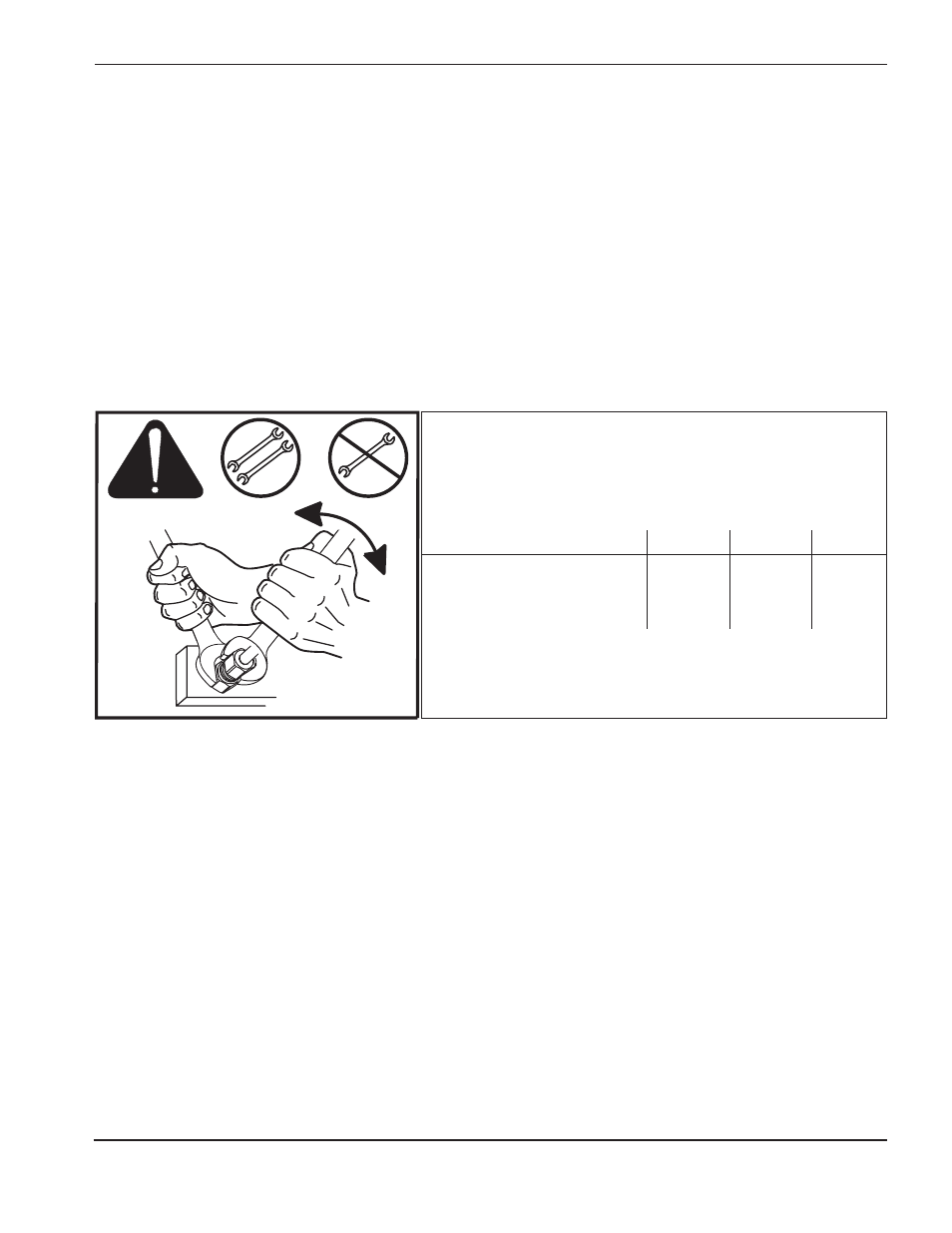

• Zur Vermeidung von Leckagen in der Anlage sind alle Gas- und Wasseranschlüsse gemäß den folgenden
Spezifikationen anzuziehen:
Drehkraftspezifikation
Gas- bzw.
Wasserschlauchgröße
lbf-in
lbf-ft
N-m
bis zu 10 mm
75-85
6,25-7
8,6-9,8
12 mm
360-480
30-40
41,5-55
2WRENCHES
