In Out
4070.05E
15
In Out
14a 14b
(-) (-)

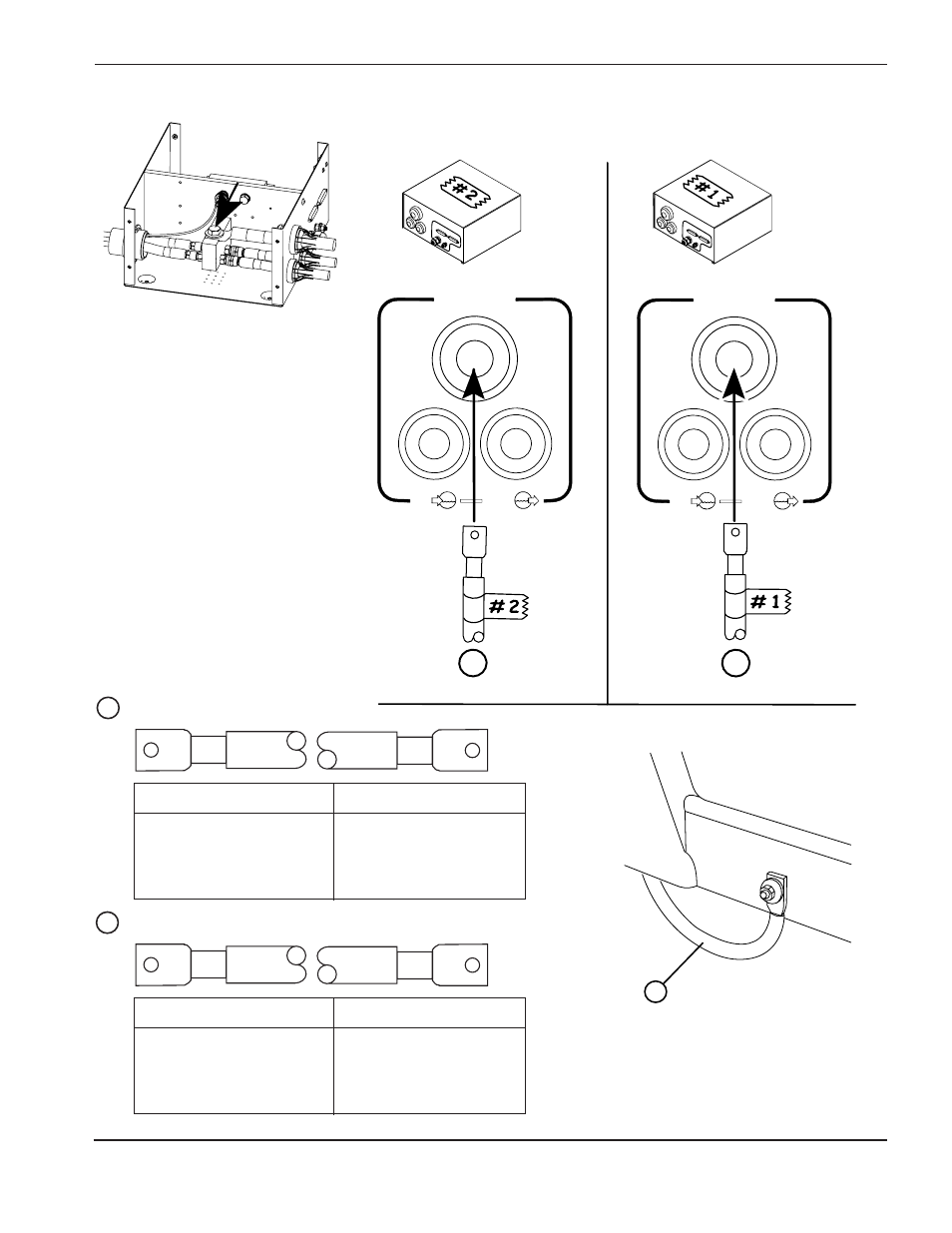

2-BRENNER-INSTALLATION
HyPerformance HD4070 Betriebsanleitung 3B-9
Negativleitung 14
Werkstückkabel 15
Unterer Rahmen des Arbeitstisches (typisch).
Teile-Nr. Länge
123418 3 m (10 ft)
023136 6 m (20 ft)
023078 7.5 m (25 ft)
023101 9 m (30 ft)
023135 12 m (40 ft)
Teile-Nr. Länge
023079 15 m (50 ft)
023124 23 m (75 ft)
023080 30.5 m (100 ft)
023081 46 m (150 ft)
Teile-Nr. Länge
123418 3 m (10 ft)
023136 6 m (20 ft)
023078 7.5 m (25 ft)
023101 9 m (30 ft)
023135 12 m (40 ft)
Teile-Nr. Länge
023079 15 m (50 ft)
023124 23 m (75 ft)
023080 30.5 m (100 ft)
023081 46 m (150 ft)
