1-BRENNER-INSTALLATION
3A-8
HyPerformance HD4070
Betriebsanleitung

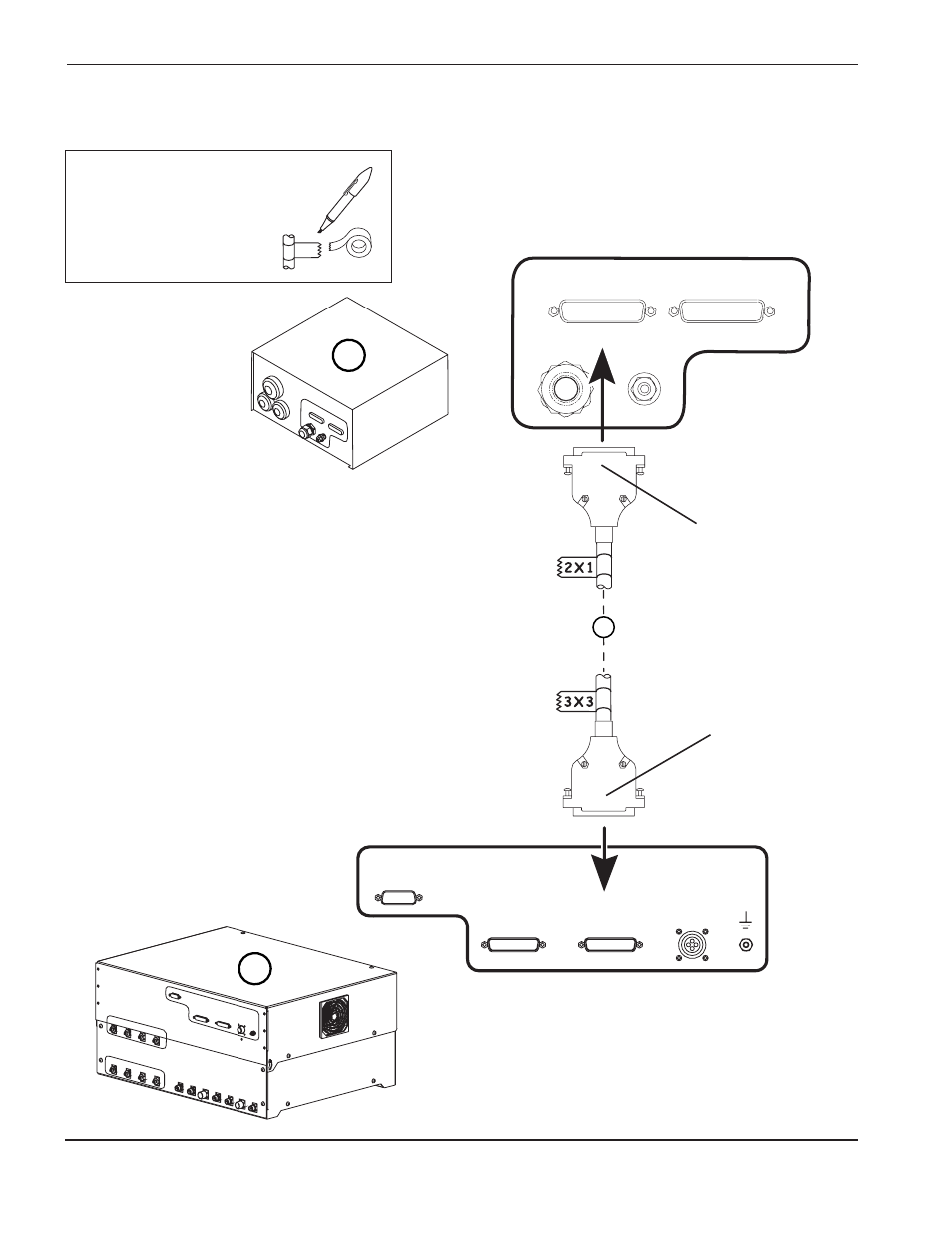

Installation der Gaskonsole an das Zündkonsolenkabel
Installationshinweise
Enden des Kabels mit der
Identifizierungsnummer
markieren.
2X1
2X2
4070.10A
2
16
3
IGN CSL 2
3X4
IGN CSL 1
3X3
Input Power
3X1
Signal
3X2
Steckerverbindung
(Stifte)
Steckerverbindung
(Buchse)
