INBETRIEBNAHME
HyPerformance HD4070
Betriebsanleitung
3-19

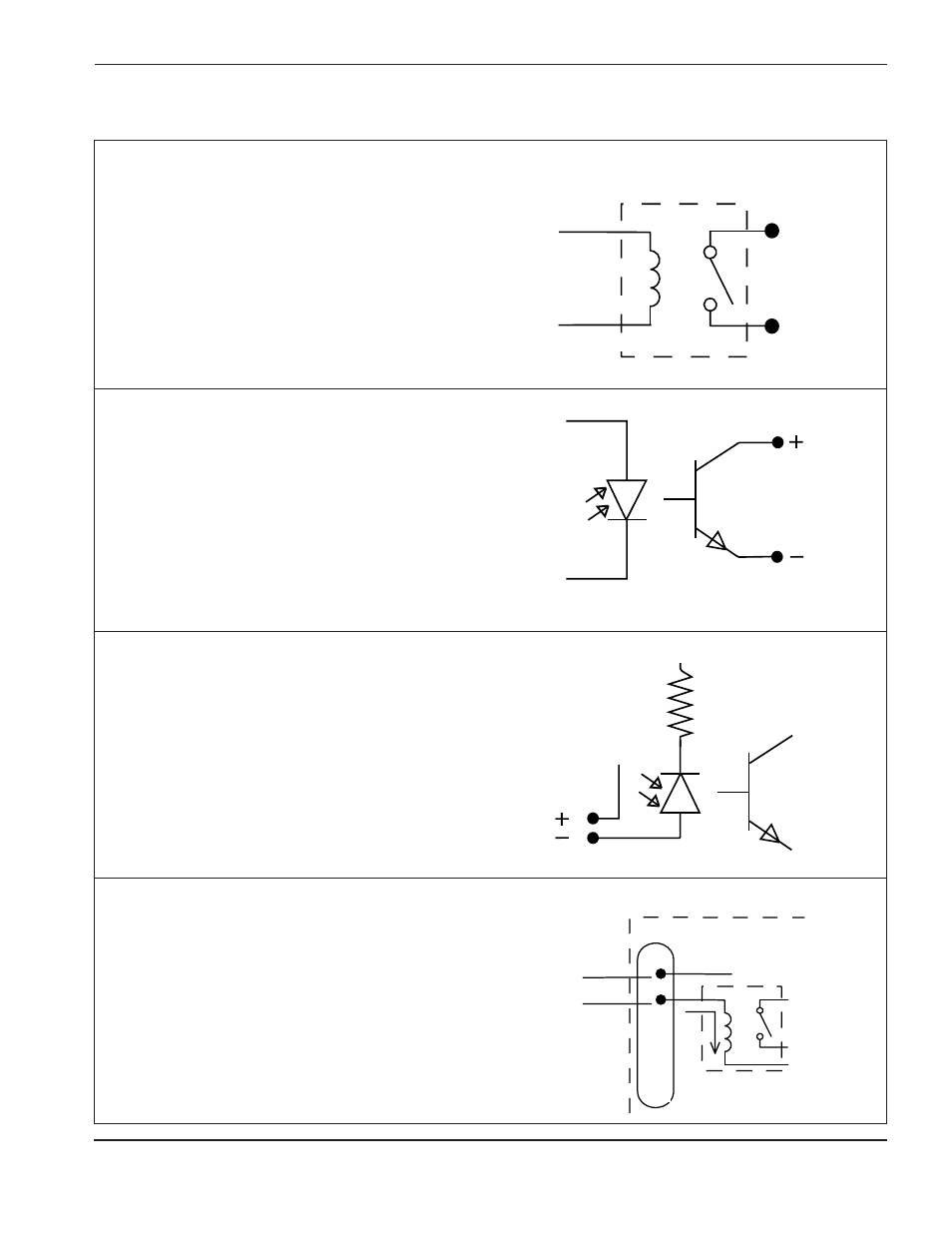

Anmerkungen: zur CNC-Interface-Kabel-Datendurchlaufliste
Anmerkung 1.
Bewegungs- und
Übertragungsausgaben.
Relais-Kontaktschluss.
Anmerkung 2.
HD4070-Ausgaben sind optisch
gekoppelte Transistoren mit
maximalen Nennwerten von 24
VDC und 10 mA.
Anmerkung 3.
HD4070-Eingaben sind optisch
isolierte 12 VDC-Signale. Die
Signale werden aktiviert durch
Senkung um 3 mA pro Eingabe.
Anmerkung 4.
Not-Verriegelungs-
Kontaktschluss.
+
-
Machine Interface
Receptacle
Relais
Relais
+ 24 VDC
10 mA
24 V Rückstrom
Ausgang
Ausgang
Eingang
Externe Not-Verriegelung
Ruhekontakt-
Schalter oder
Drahtbrücke
installieren
HD4070-Steuerkasten – Gehäuse
Maschinen-
Interface-Steckdose
12 V Rückstrom
12 VDC
4,7 K
max. 24 VDC
max. 10 mA
Stift 37
Stift 19
∗ Normalerweise geschlossen
