WARTUNG
HyPerformance HD4070
Betriebsanleitung
5-45
Motorantriebs-Baukarte der Brennerhöhensteuerung

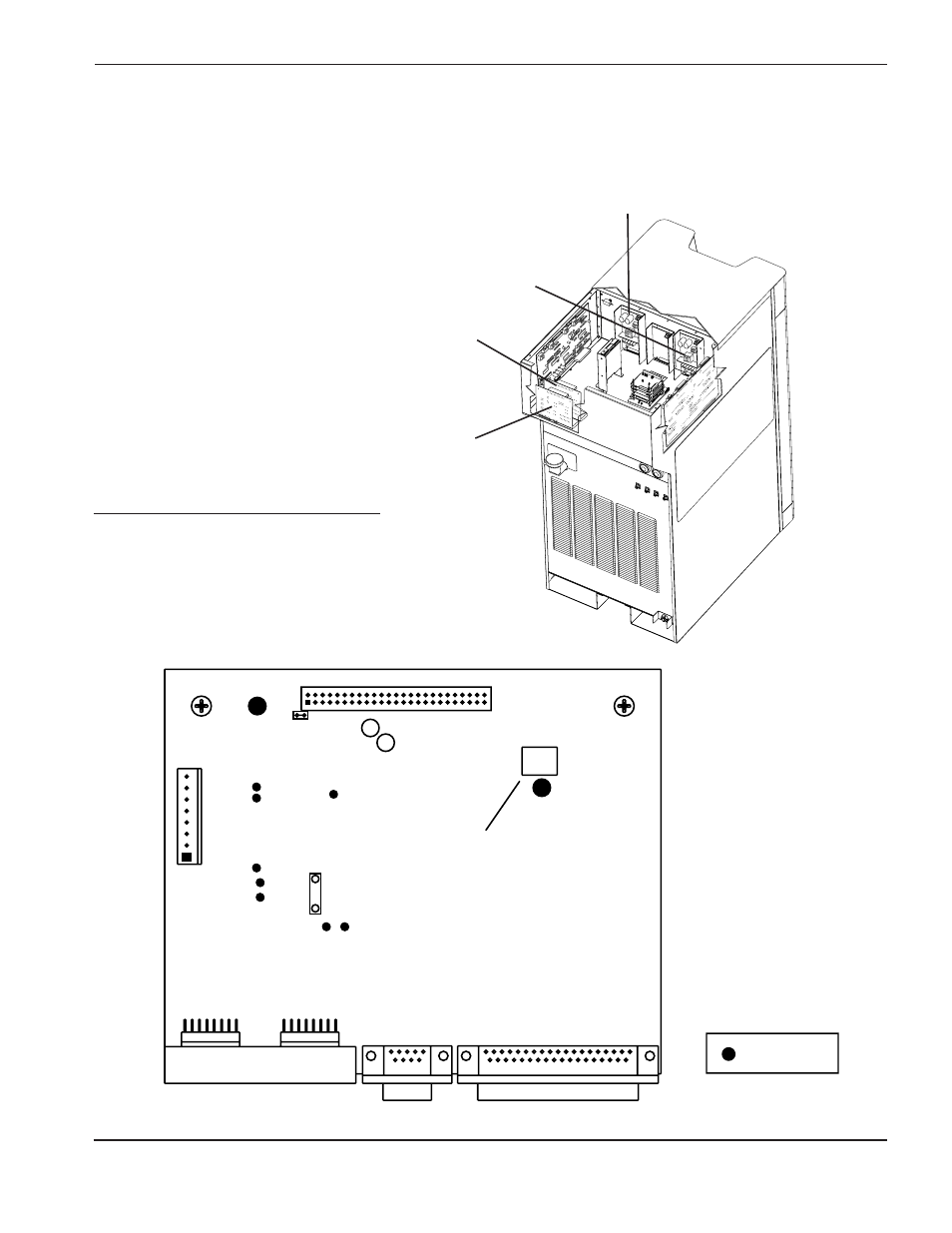

Statusleuchten während des normalen Einschaltens.
Die folgenden LEDs befinden sich auf der
Motorantriebs-Baukarte im Inneren des Steuerkastens.
LED
Signalfunktion
Funktion
D1
Antrieb aktiv
On
D15
Bremse gelöst
On
D16
Nach oben
Off
D17
Nach unten
Off
Cntrl box
Brennerhöhensteuerung Nr. 2
Abbildung des
Steuerkastens
Stromquelle der Brennerhöhensteuerung Nr. 1
(siehe nächste Seite)
Stromquelle der
Brennerhöhensteuerung Nr. 2
Brennerhöhensteuerung Nr. 1
THC.59
= ON
4) RESERVED FOR FUTURE USE
OFF=NORMAL DOWN
ON=LIMITED DOWN
3) LIMITED DOWN SPEED
OFF=HYDEF
ON=CONVENTIONAL
2) CONVENTIONAL/HYDEF RESOLUTION
OFF=FAST
ON=SLOW
1) FAST/SLOW RESPONSE
4
3
2
1
OFF
S1
MOTOR DRIVE PCB
+24V
-12V
+12V
+5V
ACTIVE
DRIVE
GND
1
1
1
1
TP5
U9
TP8
TP7
TP6
TP2
TP4
TP1
J1
JP5
JP1
D1
U8
P1
P2
J2
DC POWER IN
TO LIFTER I/O CABLE
TO MOTOR
R
TP3
SET CURRENT
5V = 3A
041511
R
D15
D16
G
D17
R
DOWN
UP
BRAKE
