Allgemeines
Die HD4070 ist eine vollautomatische Anlage, die minimale Bedienereingaben und -anpassungen erfordert. Der
Bediener gibt das zu schneidende Material und dessen Dicke am berührungssensitiven Bildschirm der HD4070
(oder an der CNC) ein. Die HD4070-Anlage wählt und reguliert automatisch den erforderlichen Strom und das Gas
zur Optimierung der Schnitte, einschließlich Amperezahl, Gas und Gasdurchflussmenge. Die für den gewählten
Prozess erforderlichen Brennerverschleissteile werden auf dem HD4070-Bildschirm ebenso aufgelistet.
Ist die Option integrierte Hypertherm-Command-Brennerhöhensteuerung installiert, reguliert die Anlage HD4070
automatisch die für den spezifischen Prozess erforderlichen Brennereinstellungen, einschließlich Lichtbogen-
spannung, Abstand zwischen Brenner und Werkstück, Anfangslochstechhöhe und Lochstechzeitverzögerung.

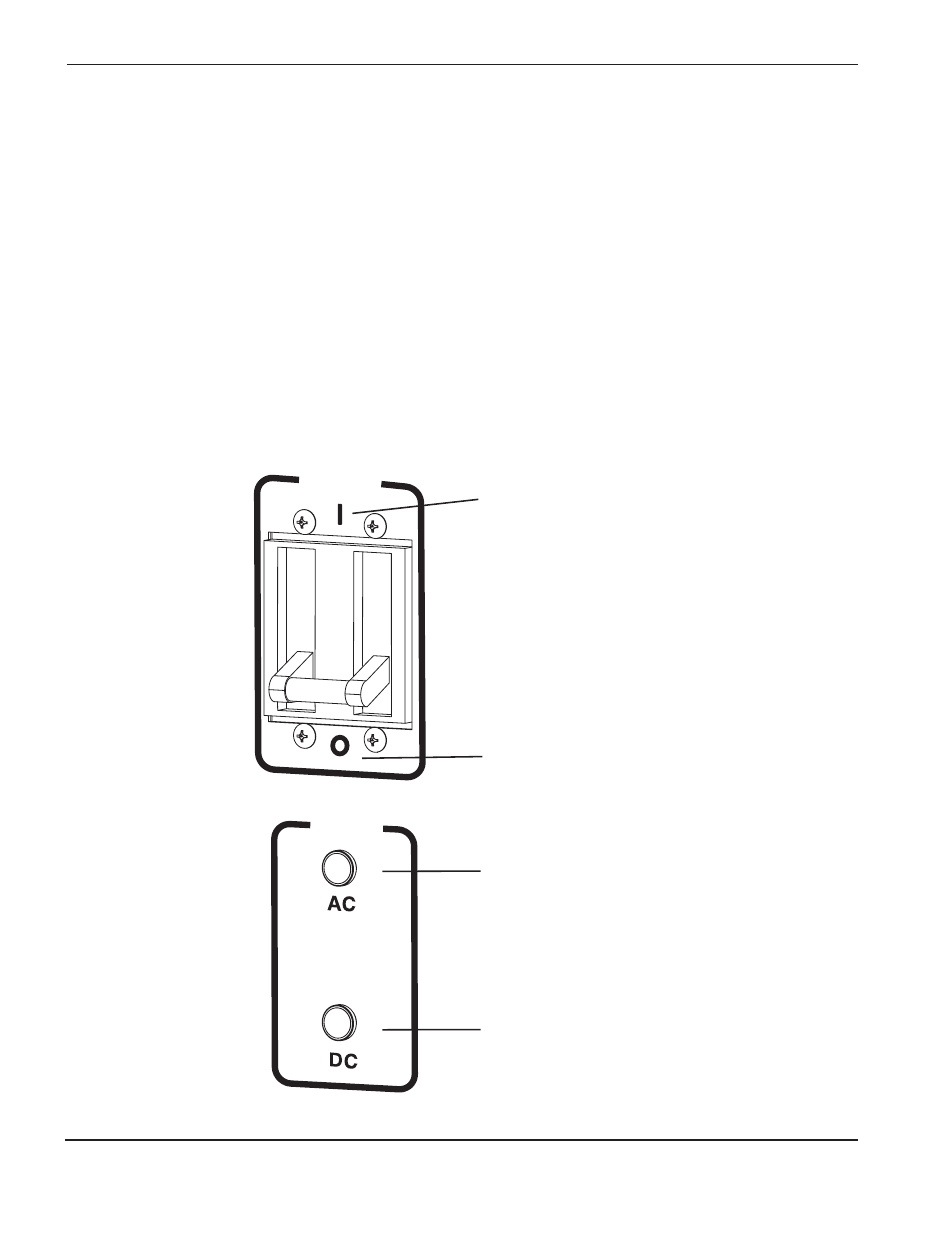

Ein-Stellung (I)
In dieser Stellung wird Wechselstrom zum Steuer-
Transformator geschickt, um die Stromquelle
einzuschalten.
Aus-Stellung (O)
In dieser Stellung wird der Wechselstrom zum Steuer-
Transformator unterbrochen, um die Stromquelle
auszuschalten.
Grüne Wechselstrom-Anzeige:
Die Anzeige leuchtet, wenn der Stromschalter sich in
EIN-Stellung befindet und der Einschaltvorgang
abgeschlossen ist.
Weiße Gleichstrom-Anzeige:
Die Anzeige leuchtet, wenn der Hauptschütz schließt,
und zeigt damit an, dass der Brenner mit Gleichstrom
versorgt wird.
Stromschalter
Stromanzeigen
4070.27
STEUER-
STROM
STROM
