PAR 64 Nr. 1 Startadresse 26 (belegt Kanal 26)
PAR 64 Nr. 2 Startadresse 27 (belegt Kanal 27)
PAR 64 Nr. 3 Startadresse 28 (belegt Kanal 28)
PAR 64 Nr. 4 Startadresse 29 (belegt Kanal 29)
Schalten Sie den Controller ein, drücken Sie die Taste More (F4) damit Sie in den zweiten Teil des
Hauptmenüs gelangen. Jetzt drücken Sie die Init-Taste. Sie werden nun aufgefordert das Passwort
einzugeben (Siehe 3. Setup aufrufen), um in den Konfigurationsmodus zu gelangen. Wenn Sie das
richtige Passwort eingegeben haben, sind Sie im Konfigurationsmenü (Bei Eingabe des falschen
Passwortes springt der Controller zurück ins Hauptmenü). Drücken Sie die Taste DMX (F1), um zur
Adressenzuordnung für die einzelnen Scheinwerfer zu gelangen. Im folgenden Menü wählen Sie die mit
der Taste Sc/P aus, ob Sie Scanner- oder PAR-Kanäle konfigurieren möchten. Drücken Sie die Taste
solange bis im Display in der zweiten Zeile Scn für Scanner erscheint. Jetzt wählen Sie mit den Tasten
1-16 den Scanner aus, den Sie konfigurieren möchten. Für das obige Beispiel Scanner 1 (Ihre Auswahl
wird im Display in der zweiten Zeile angezeigt).

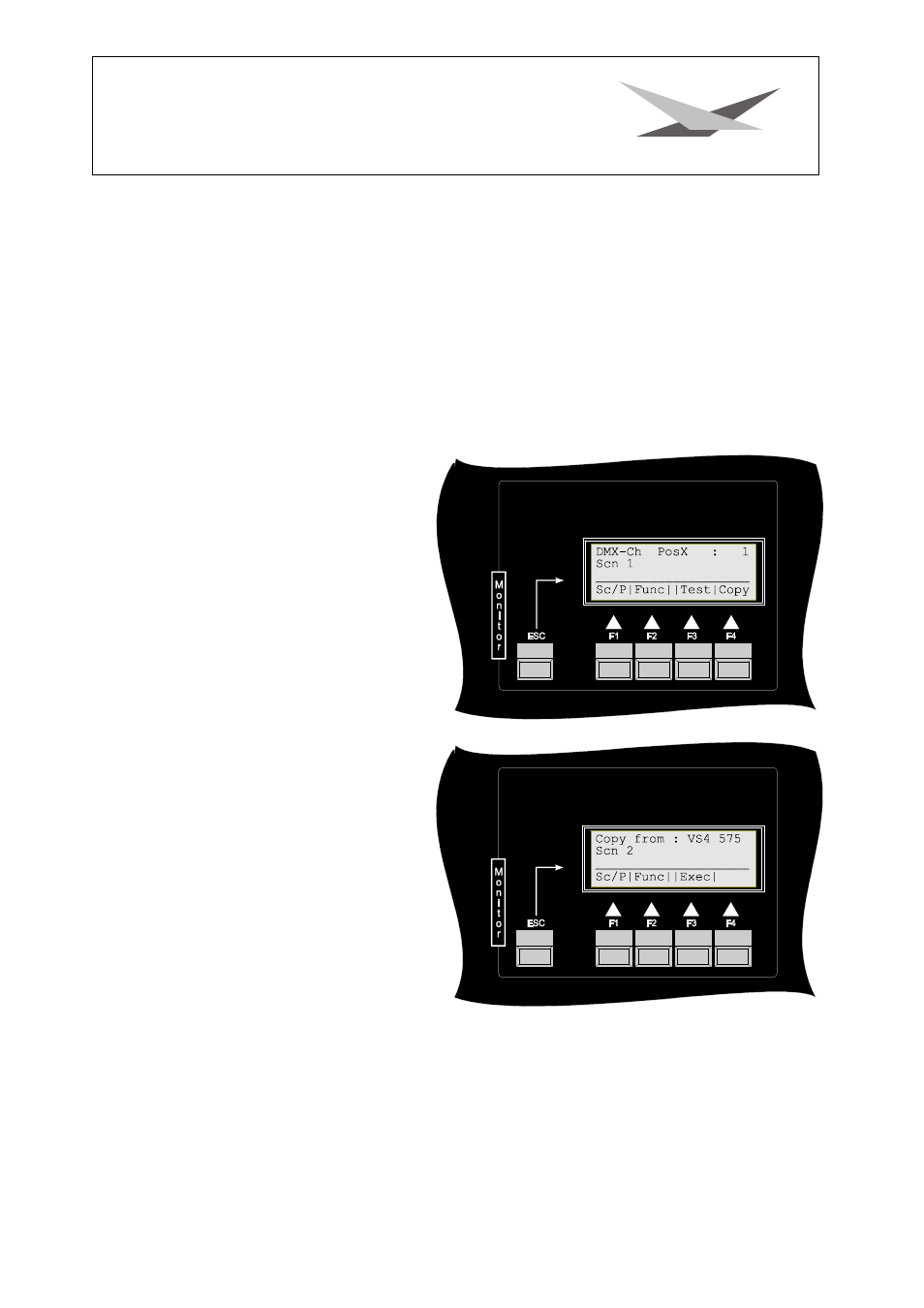

Jetzt legen Sie den X-Kanal für den ersten
Scanner (im Beispiel Varyscan 4 1200 HMI)
fest, indem Sie die Taste X/Y drücken und mit
dem Joystick den Kanal 1 einstellen,
(Einstellung wird im Display dargestellt; es ist
nur möglich, freie Kanäle einzustellen).
Anschließend erscheint der Menüpunkt Copy
(Taste F4). Drücken Sie jetzt die Copy-Taste,
um eine vorhandene Scanner-Konfiguration zu
kopieren. Stellen sie mit dem Joystick den
Scannertyp oder die Scannernummer ein, die
Sie kopieren möchten und drücken Sie
anschließend die Taste Execute. Für unser
Beispiel wählen Sie mit dem Joystick VS4 1200
aus und drücken Execute.
Um den zweiten Scanner zu konfigurieren,
wählen Sie diesen aus, indem Sie die Taste
2 drücken (SCN 2 wird im Display
angezeigt), konfigurieren den X-Kanal,
indem Sie X/Y-Taste drücken und mit dem
Joystick die Adresse 9 einstellen. Jetzt
erscheint wieder die Funktion COPY im
Display; Sie drücken diese und wählen mit
dem Joystick für unser Beispiel den Scanner
VS4 575 aus und bestätigen dies mit
EXECute-Taste.
Die Konfiguration des 3. Scanners gestaltet
sich etwas umfangreicher als bei den ersten
beiden Typen, da dieser nicht im Setup des
Controllers vorkonfiguriert ist. Wählen Sie
für das oben aufgeführte Beispiel den 3. Scanner aus, indem Sie die Taste 3 drücken (SCN 3 wird im
Display angezeigt).
Nun stellen Sie nacheinander für jede Funktion des Scanners den richtigen Kanal ein.
a.) Gobo-Kanal
Da im Beispiel der erste Kanal des Scanners der Gobokanal ist und die Startadresse des Scanners auf
Adresse 17 festgelegt wurde, müssen Sie für den Gobokanal die Adresse 17 einstellen. Hierfür drücken
Sie die Taste Gobo und stellen mit dem Joystick die Adresse 17 ein. Anschließend können sofort die
einzelnen Gobos des Scanners konfigurieren. Die Taste Gobo muß hierfür angewählt sein (LED im
