ScanControl 1612
- - 8

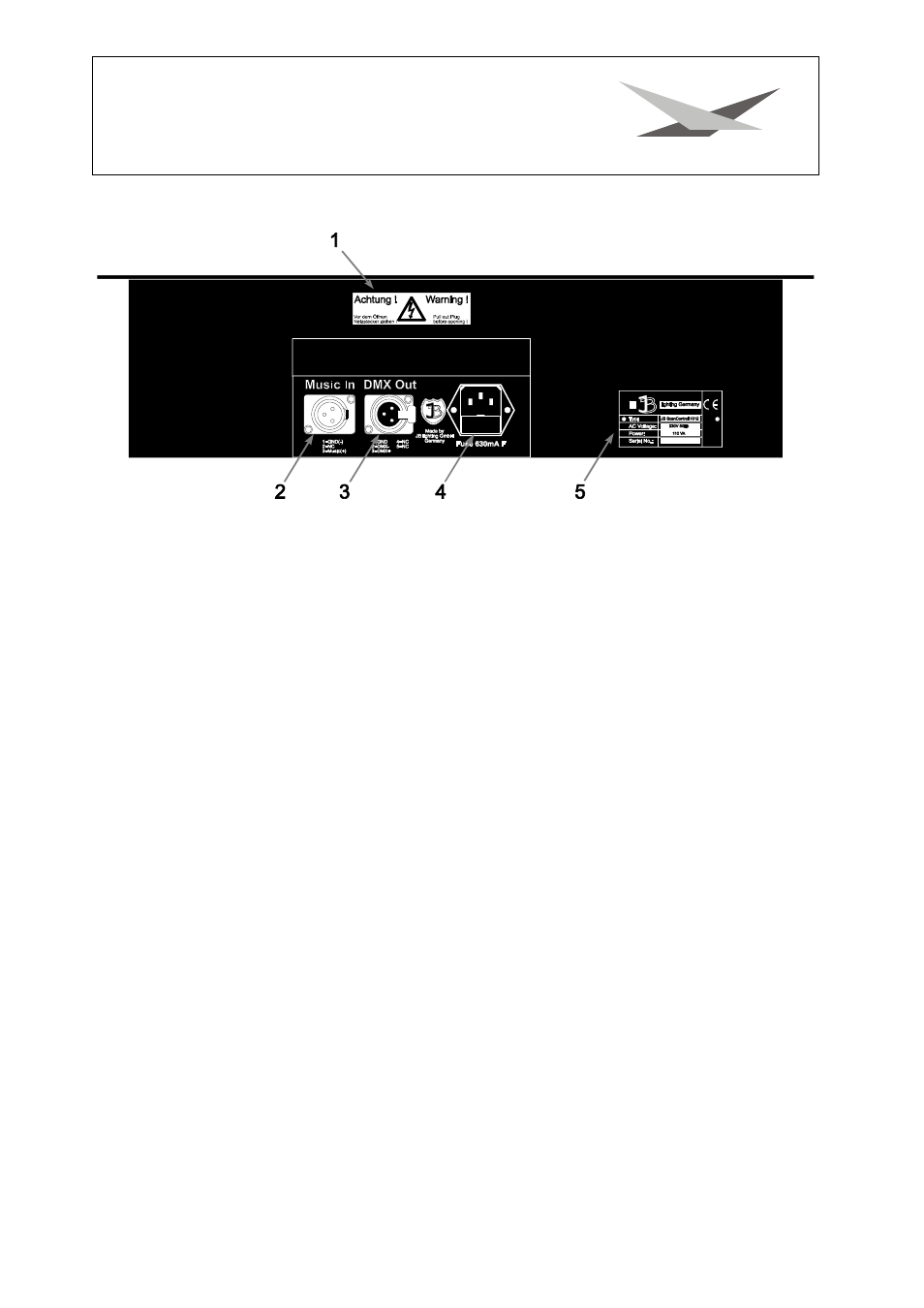

Rückansicht des Controllers
1
Warnschild
2
Musik-Eingang
Pin1 Ground
Pin2 frei
Pin3 Musiksignal aus Mischpult (max. Eingangsspannung 770mV)
Achtung: Kein Lautsprechersignal auf den Musikeingang geben!!!
3
DMX-Ausgang mit folgender Belegung:
Pin1 Ground
Pin2 DMX -
Pin3 DMX +
Pin4 frei
Pin5 frei
Bei Scannern mit 3-Pol-DMX-Steckern fertigen Sie sich bitte ein Adapterkabel
mit folgender Belegung:
5pol
à 3pol à Signal
Pin1 à Pin1 à Ground
Pin2 à Pin2 à DMX-
Pin3 à Pin3 à DMX+
Pin4,5 frei
4
Netzeingang
230V / 50Hz, Sicherung 160mA F (flink)
5
Typenschild mit Angaben zu Gerätetyp, Leistungsaufnahme, Seriennummer,
Hersteller und Prüfzeichen
Konfiguration der angeschlossenen Geräte und des Controllers
Der ScanControl 1612 ist für 16 positionierbare Scheinwerfer mit jeweils maximal 12 Kanälen geeignet.
Um nun Ihre Scheinwerfer am Controller betreiben zu können, müssen Sie diese im Setup des
Controllers einstellen. Hierzu gehen Sie wie folgt vor:
