ScanControl 1612
- - 26
Justage des Joysticks
Die Erstjustage des Joysticks wird vom Hersteller vorgenommen. Sollte sich jedoch die Justage des
Joysticks verstellt haben so können Sie den Joystick nachkalibrieren. Hierzu drücken Sie im Hauptmenü
die Taste More um in den zweiten Teil des Haupmenüs zu gelangen. Anschließend drücken Sie die
Taste Init um in den Setupmodus des
Controllers zu gelangen. Dort wählen Sie den

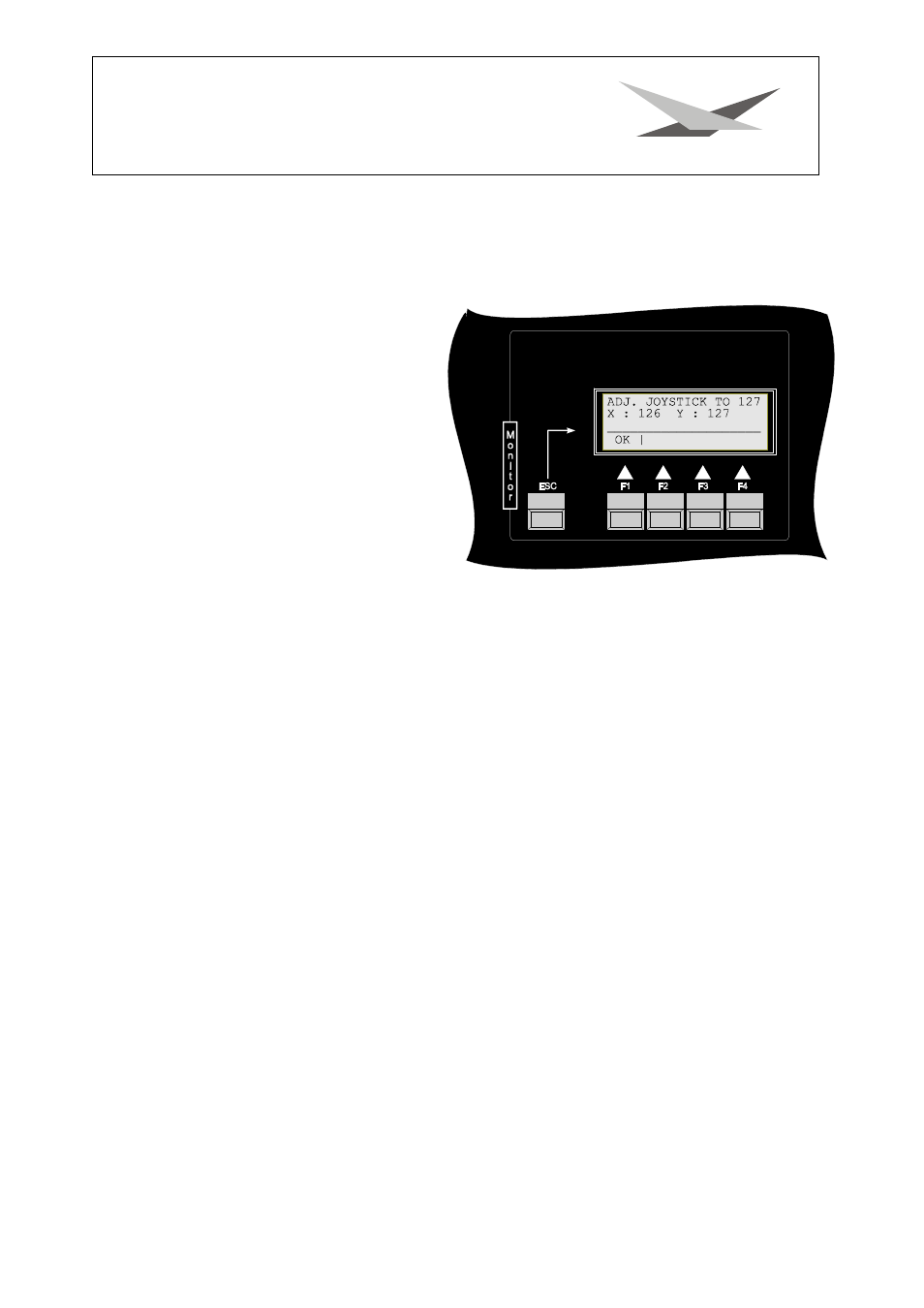

Menüpunkt Joystick aus. Jetzt zeigt sich
Ihnen folgender Bildschirm:
Überprüfen Sie ob die Werte für X und Y
zwischen 120 und 135 liegen (Joystick muß in
Mittelstellung sein); ist dies der Fall, so
müssen Sie nur noch die Taste OK drücken
und die Neu-Kalibrierung des Joysticks ist
abgeschlossen. Sollten die Werte außerhalb
des Bereichs liegen, so setzen Sie sich bitte
mit Ihrem Händler / Hersteller in Verbindung.
Technische Daten
DMX-Daten:
Datenformat:
DMX 512/1990
Referenz: United States Institute for Theatre Technology Inc.
Elektrische Spezifikation: EIA-422A und EIA-485
Übertragungsrate: 250kBit
max. Update Time: 2,5ms
Anzahl der Kanäle: 192 Kanäle
Audio-Daten:
Eingangsspannung:
400mV
Max. Eingangsspannung: 8V
Frequenzbereich: 100Hz-4000Hz
Max. Taktfrequenz: 2Hz
Anschluß am Gehäuse: XLR 3pol
Elektrische Daten:
Netzspannung:
180V - 240V
Stromaufnahme: 120mA
Anschluß am Gehäuse: Kaltgerätebuchse mit Sicherung und Netzfilter
Spannungsabschaltung: Schalter auf Niederspannungsseite nach dem Netzteil
Primärabschaltung durch Ausstecken
Gehäuse-Daten:
Front:
19“, 5HE
Befestigung: 4*M6 Schrauben für Rackmontage
Gerätetiefe: max. 140mm
!! Achtung !!
