ScanControl 1612
- - 9
Achtung: Arbeiten Sie nun parallel mit der Anleitung und dem Controller.
1. Schließen Sie die Scanner an den Controller an.
DMX-Leitung: 2-polige Mikrophonleitung
5-pol Stecker
5-pol Buchse Signal Mikrophonkabel
Pin1 ßà Pin1 Ground Abschirmung
Pin2 ßà Pin2 DMX- Leitung 1
Pin3 ßà Pin3 DMX+ Leitung 2
Pin4 ßà Pin4 frei
Pin5 ßà Pin5 frei
2. Stellen Sie an den Scannern die DMX-Adresse ein. Achten Sie hierbei auf die Richtigkeit der
Adressen. Bei Scannern mit z.B. 8 Kanälen können die Adressen nach folgendem Beispiel eingestellt
werden. (Doppelbelegungen sind zu vermeiden).
Scanner 1 Startadresse 01
Scanner 2 Startadresse 09
Scanner 3 Startadresse 17
.......

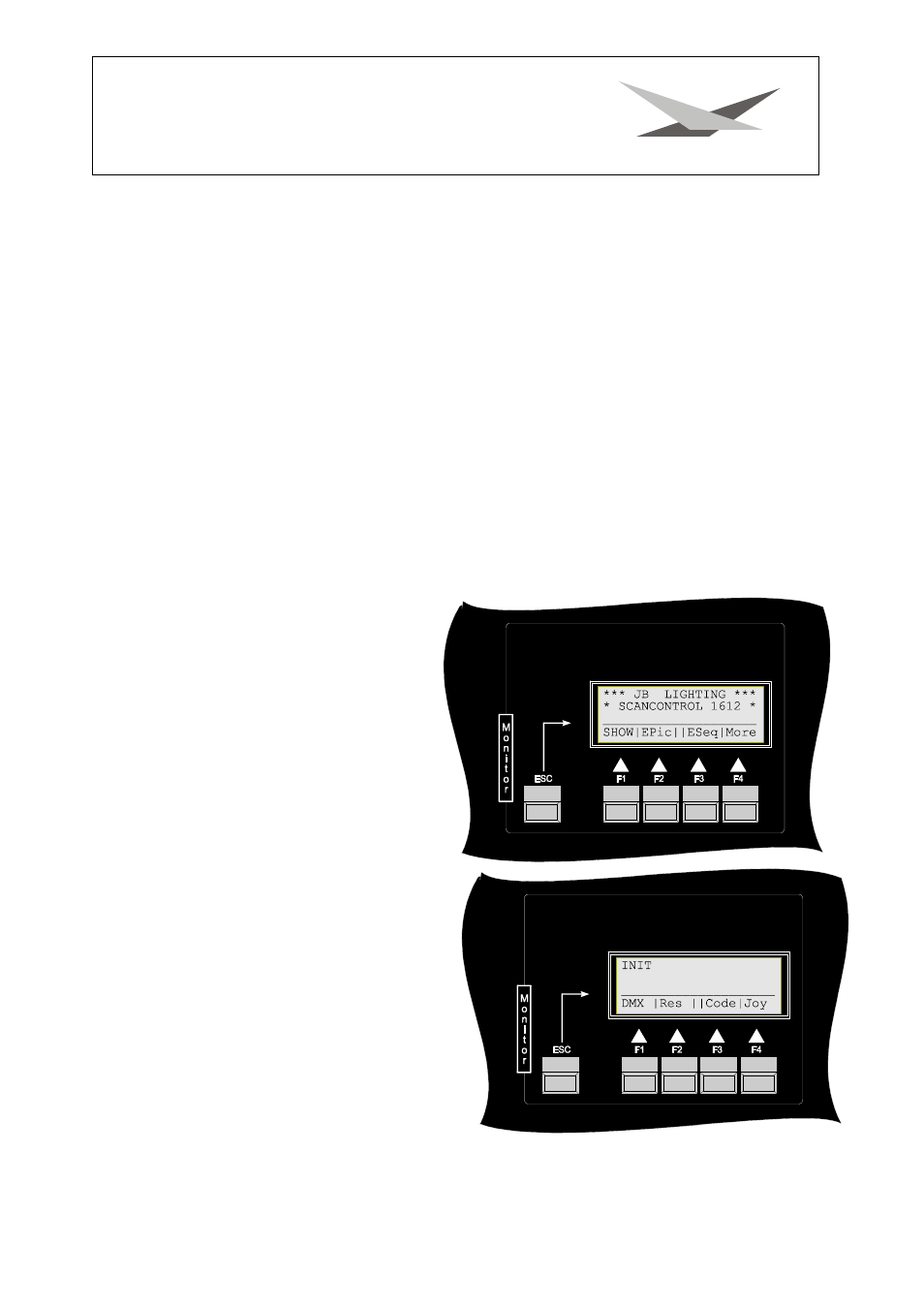

3. Setup aufrufen:
Schalten Sie den Controller ein. Sie befinden sich im Hauptmenü.
Drücken Sie jetzt die Taste More (F4) um
in den zweiten Teil des Hauptmenüs zu
kommen. Hier können Sie dann den
Menüpunkt Init auswählen. Anschließend
werden Sie aufgefordert das Setup-
Paßwort einzugeben. Das Setup-Paßwort
ist eine vierstellige Tastenkombination
(zum setzen des Paßwortes sind alle
Tasten des Controllers verwendbar; die
Passwortfestlegung wird später erläutert).
Im Auslieferungszustand ist das Paßwort
die Reihenfolge F1, F2, F3, F4. Um nun in
den Init-Modus zu gelangen, drücken sie
nacheinander die Tasten F1, F2, F3, F4.
Im Display erscheint für jede Taste, die
Sie drücken, ein Stern. Bei richtiger Eingabe
des Paßwortes gelangen Sie in den
Setupmodus des Controllers. Hier stehen
Ihnen folgende Menüpunkte zur Auswahl, mit
denen Sie Ihren Controller für Ihre
Bedürfnisse konfigurieren können.
