ScanControl 1612
- - 13
g.) Shutter-Kanal
Um den Shutter-Kanal einstellen zu können, müssen Sie zuerst einen Teil der Functionseinstellungen
richtig konfigurieren. Drücken Sie hierfür solange die Taste Function (F2) bis im Display die Funktion
•
Max dimming erscheint. Sie legen hier den DMX-Wert fest, bei dem der Dimmer Ihres Scanners
offen ist. Die Einstellung erfolgt mit dem Joystick.
•
Shut open erscheint. Sie legen hier den DMX-Wert fest, bei dem der Shutter Ihres Scanners
schlagartig offen ist. Die Einstellung erfolgt mit dem Joystick.
•
Shut closed erscheint. Sie legen hier
fest, bei welchem DMX-Wert der Shutter
Ihres Scanner schlagartig geschlossen
ist. Die Einstellung erfolgt mit dem
Joystick.
•

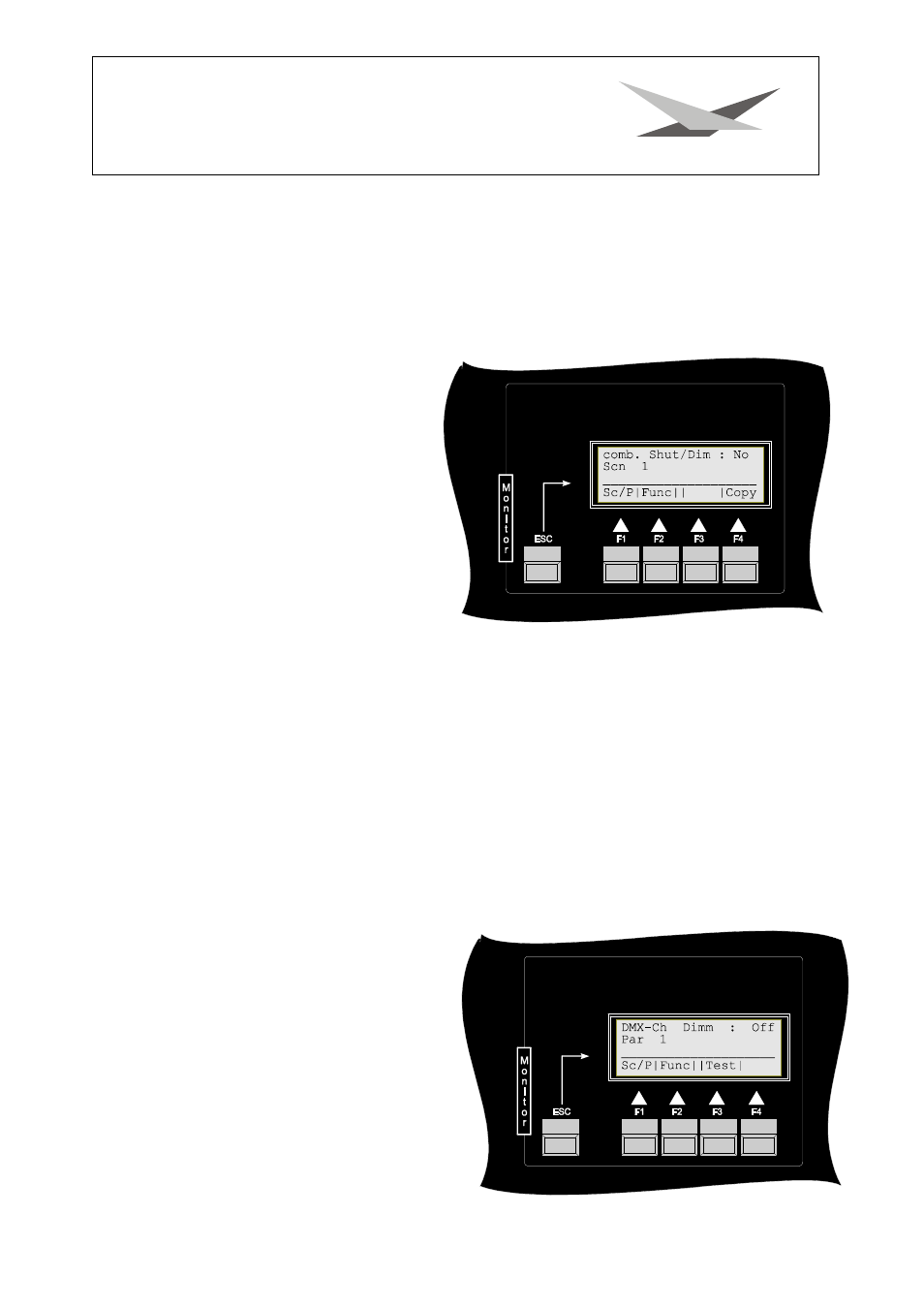

comb. Shutter/Dimmer erscheint. Sie
legen hiermit fest, ob Ihr Scanner für
Shutter und Dimmer jeweils einen eigenen
Kanal belegt, oder ob Ihr Scanner einen
kombinierten Shutter/Dimmerkanal hat.
Die Einstellung erfolgt mit dem Joystick.
Für das obige Beispiel stellen Sie den Max
dimming Wert auf 255 (der Beispielscanner
hat einen eigenen Kanal für den Dimmer, und
verwendet deshalb für diesen Kanal alle DMX-Werte von 0-255), Shutt open auf 255 (der
Beispielscanner hat einen eigenen Kanal für den Shutter, und verwendet deshalb für diesen Kanal die
DMX-Werte 0 und 255, wobei der DMX-Wert 255 Shutter auf entspricht), shut closed auf 0 (der
Beispielscanner hat einen eigenen Kanal für den Shutter, und verwendet deshalb für diesen Kanal die
DMX-Werte 0 und 255, wobei der DMX-Wert 0 Shutter zu entspricht) und comb. Shutter/Dimmer auf
No (der Beispielscanner hat keinen kombinierten Shutter / Dimmer-Kanal, deshalb muß hier ein nein
„No“ eingetragen werden).
Erst jetzt können Sie die Taste Shutter drücken und mit dem Joystick den Shutterkanal auf die Adresse
23 einstellen.
e.) Kanal für Gobo-Rotation
Nun erfolgt die Einstellung für des Kanal für die Goborotation. Drücken Sie die Taste G-Rot und stellen
Sie mit dem Joystick für das obige Beispiel die Adresse 24 ein.
Dimmer-Kanäle
Nun müssen Sie nur noch die 4 PAR-Kanäle
konfigurieren und dann sind Sie mit unserer
Beispielkonfiguration fertig. Hierzu schalten wir
mit der Scanner/Par-Taste (F1) um auf PAR-
Konfiguration (im Display wird in der zweiten
Zeile PAR angezeigt). Die Konfiguration der
PAR-Kanäle erfolgt ähnlich der Konfiguration
der Scanner-Kanäle, nur mit dem Unterschied,
daß sie bei den PAR-Kanälen nur die
Dimmeradresse einstellen müssen.
Sie drücken also die Taste 1 für den ersten
PAR-Kanal und drücken anschließend auf
Dimmer und stellen mit dem Joystick die
Kanalnummer ein.
