ScanControl 1612
- - 12
Taster leuchtet).

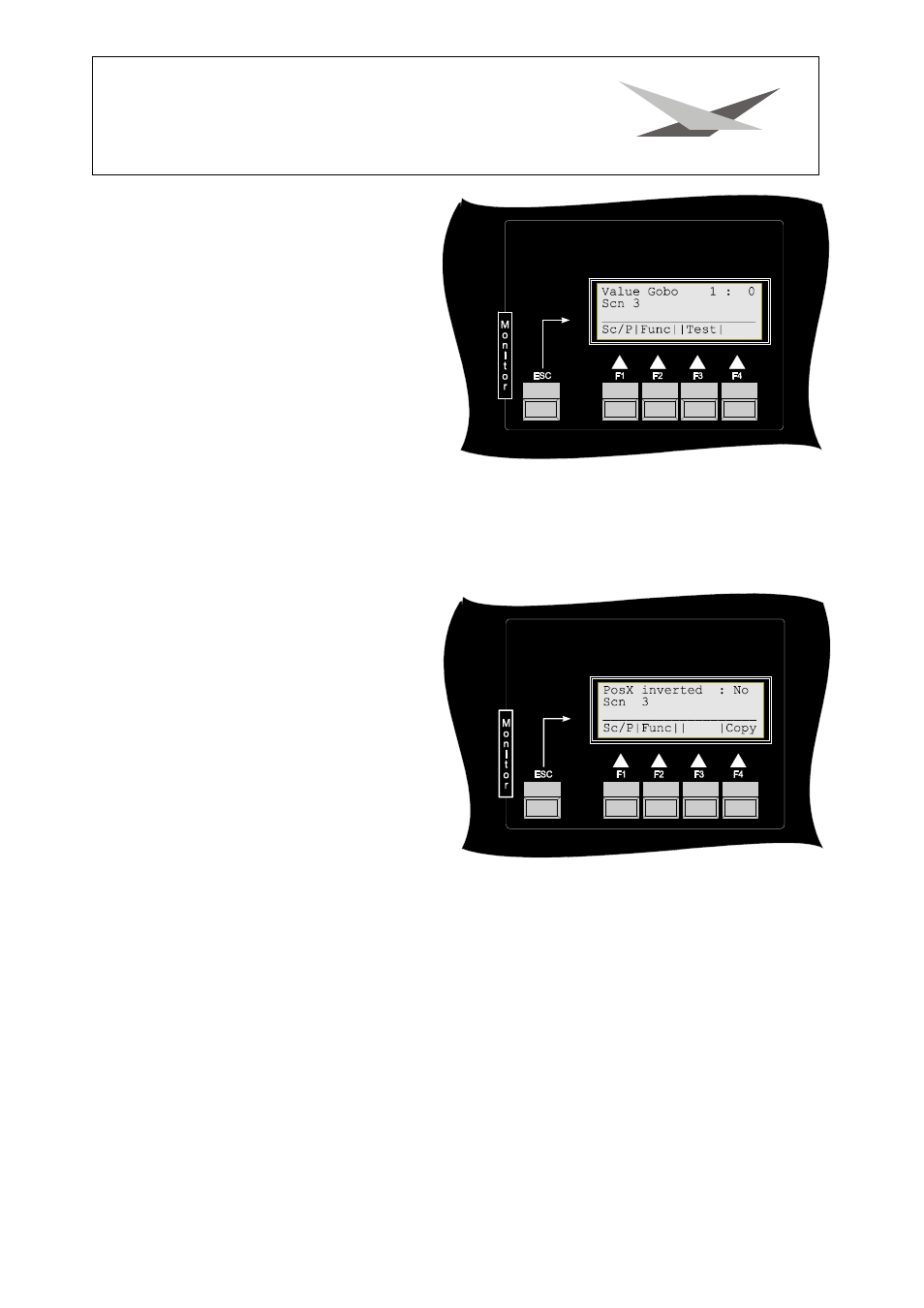

Anschließend drücken Sie die Taste 1. Jetzt
können sie mit dem Joystick den DMX-Wert
für das erste Gobo einstellen. Danach
drücken Sie die Taste 2 und können mit dem
Joystick den Wert für das zweite Gobo
einstellen; so verfahren Sie weiter bis Sie alle
Gobos für den Scanner konfiguriert haben.
b.) Y-Kanal
Als nächstes stellen Sie für den Scanner den
Y-Kanal ein. Hierzu drücken Sie solange die
X/Y-Taste bis im Display die Abfrage für den
Y-Kanal (DMX-CH PosY) erscheint, dann
können Sie mit dem Joystick die Y-Adresse einstellen, bezogen zum obigen Beispiel die Adresse 18.
c.) X-Kanal
Hierfür drücken Sie solange die Taste X/Y bis im Display die Abfrage für den X-Kanal (DMX-CH
PosX)erscheint. Stellen Sie mit dem Joystick jetzt wieder die X-Adresse ein, für das obige Beispiel die
Adresse 19.
Sollten Sie den X- oder Y-Kanal invertieren
wollen (im Falle, daß ein Scanner mit dem
Spiegel nach unten aufgehängt wird, Sie
diesen aber trotzdem mit dem Joystick wie
die anderen Scanner bei Pan/Tilt steuern
wollen), so haben Sie die Möglichkeit mit den
Functionseinstellungen den X- bzw. Y-Kanal
zu invertieren. Sie drücken also solange die
Taste Function bis im Display die Anzeige
PosX bzw. PosY inverted erscheint und
stellen dann mit dem Joystick Yes oder No
ein
d.) Farb (Color)-Kanal
Mit der Einstellung für den Farb-Kanal verfahren Sie wie bei der Einstellung für den Gobo-Kanal. Sie
wählen mit der Color-Taste die Einstellung DMX-CH Color aus und stellen mit dem Joystick die
Adresse 20 ein. Jetzt drücken sie bei aktivierter Color -Taste (d. h. die LED in der Taste leuchtet) die
Taste 1 um die Farbe 1 mit dem Joystick einzustellen. Drücken Sie auch hier wieder nacheinander die
Tasten 1- 24 und stellen sie jeweils mit dem Joystick die Farbe für jede Taste ein.
e.) Iris-Kanal
Der nächste Kanal in unserem Beispiel ist der Iris-Kanal. Sie drücken also die Taste Iris und stellen mit
dem Joystick die Iris-Adresse ein. Für unser Beispiel die Adresse 21.
f.) Dimmer-Kanal
Mit dem Dimmer-Kanal verfahren Sie genauso. Sie drücken die Dimmer-Taste und wählen mit dem
Joystick die Dimmer-Adresse. Für unser Beispiel die Adressse 22.
