Betrieb
44 900-0145-04-01 Rev A
Zusätzliche Hinweise für den Radian GS7048E:
Der GS7048E verfügt über zwei Module. Die Module werden einzeln gesteuert. Die
Energiesparfunktion aktiviert immer nur ein Modul. Dadurch werden für jede Lastzunahme von ca.
2,5 kW zusätzliche 3,5 kW Leistung verfügbar.
Abbildung 13 zeigt ein System mit vier GS7048E-Wechselrichtern (der Master und drei Slaves) in
einem parallelen System mit einer gemeinsamen Last-Stromschiene. Die Beschriftungen oben geben
den Rang jedes Geräts an. Die Angaben unter den Abbildungen beschreiben, wie die Geräte
nacheinander aktiviert werden, wenn Lasten von ca. 2,5 kW angewendet werden.
 Erste Zeile: Geringe Last, nur das erste Modul im Master ist aktiviert.
 Zweite Zeile: Es wird begonnen, Last anzuwenden. Das zweite Modul im Master wird aktiviert.
 Dritte Zeile: Zunehmende Last. Das erste Modul in Slave 1 wird aktiviert.
 Vierte Zeile: Noch höhere Last. Slave 1 ist vollständig aktiviert.
Im Allgemeinen werden ungefähr 5 kW Last angewendet, um einen zusätzlichen Slave-Wechselrichter
vollständig zu aktivieren.
 Im Beispiel in Abbildung 13 wurde eine Last von 8 kW angewendet, um den ersten Slave vollständig zu
aktivieren.
 In diesem Beispiel sind Lasten von ca. 17 bis 18 kW erforderlich, um alle Wechselrichter zu aktivieren.

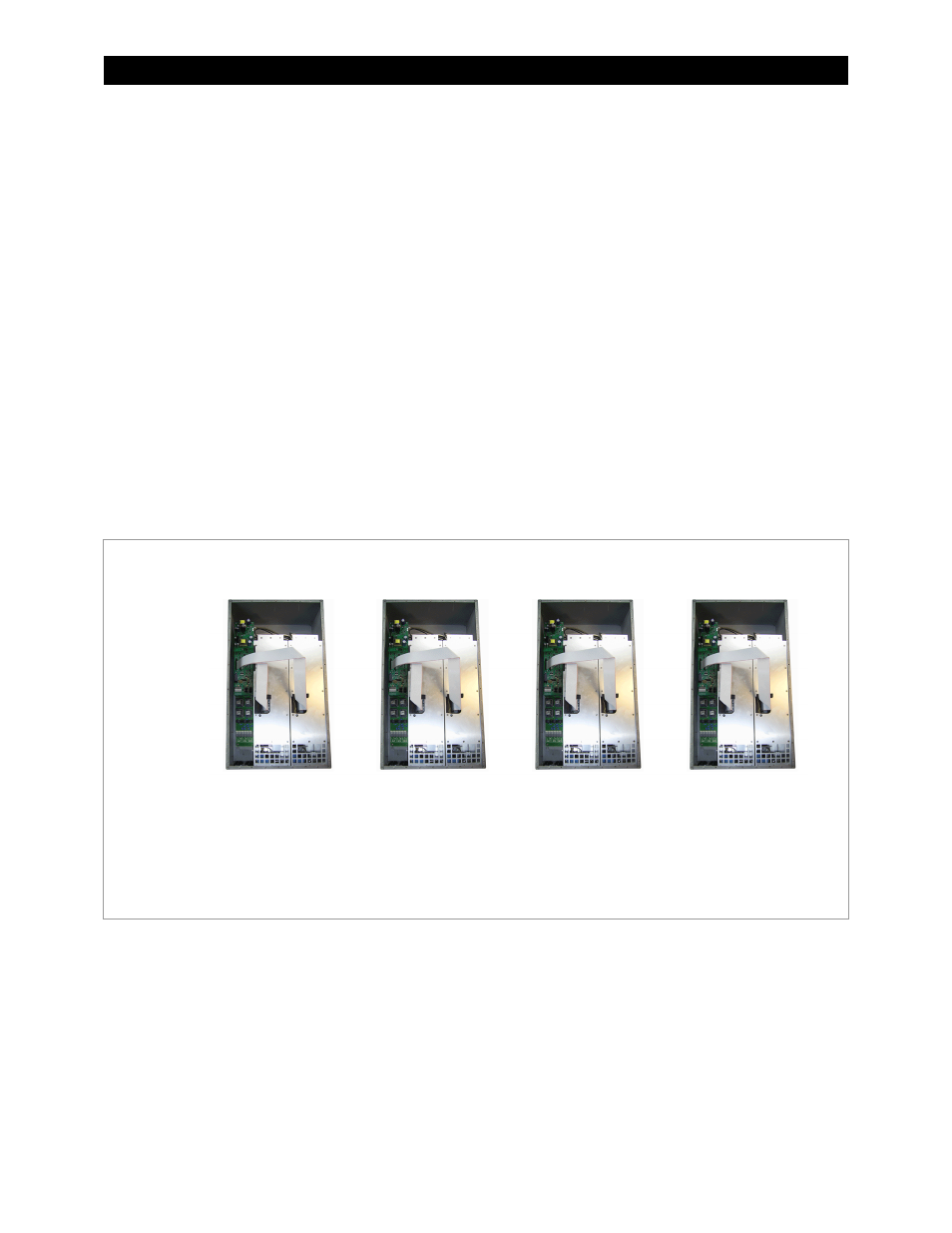

Abbildung 13 Energiesparpriorität bei GS7048E
Erzwingen der Aktivierung bestimmter Slaves:
Es ist möglich, die Priorität eines Slaves zu erhöhen und seine Aktivierung zu erzwingen. Zu diesem
Zweck wird für den Master ein höherer Rang als für den Slave festgelegt. Jedoch ist die Skala von
Master Power Save Level (Energiesparstufe für den Master) nicht mit der Skala von Master Power
Save Level (Energiesparstufe für den Slave) identisch. Die Slave-Stufeneinstellungen gelten für den
gesamten Wechselrichter. Die Master-Stufeneinstellungen werden pro Modul angewendet.
Das bedeutet, dass durch Erhöhen des Master-Rangs um eins nur ein zusätzliches Modul aktiviert wird.
Um einen Slave-Wechselrichter vollständig zu aktivieren, muss der Master-Rang um zwei erhöht
werden. Siehe nächste Seite.
Ein Aus Aus Aus Aus Aus Aus Aus
Ein Ein Aus Aus Aus Aus Aus Aus
Modul 1 Modul 2 Modul 1 Modul 2 Modul 1 Modul 2 Modul 1 Modul 2
Ein Ein Aus Aus Aus Aus Aus Aus
Ein Ein Ein Ein Aus Aus Aus Aus
Minimale Last
ca. 5 kW (24 AAC)
ca. 2,5 kW (12 AAC)
7 bis 8 kW (36 AAC)
Master
Master Power Save
= 0
Slave 1
Slave Power Save
= 1
Slave 2
Slave Power Save
= 2
Slave 3
Slave-Energiesparen
= 3
