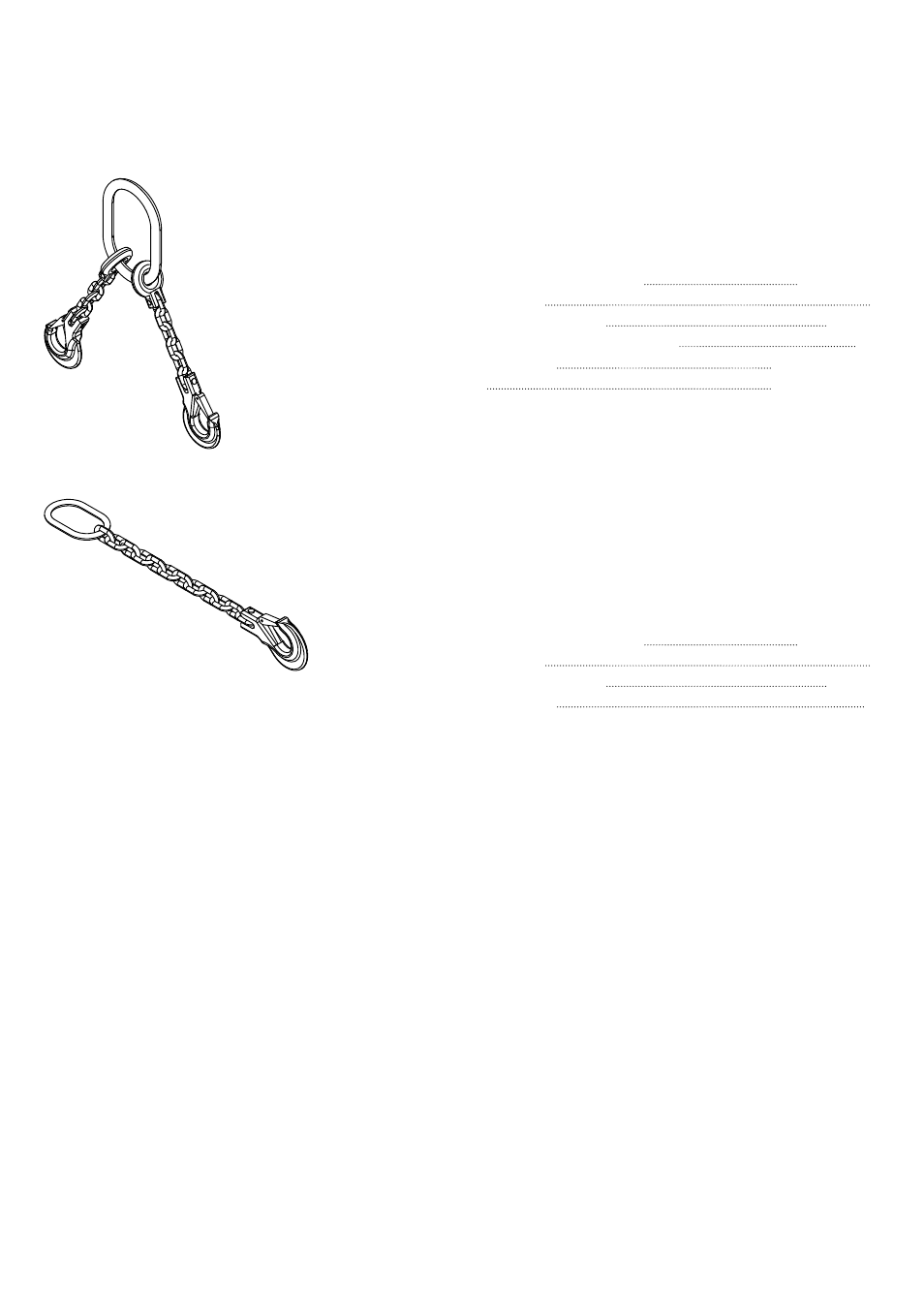

2.2. Z5382 V Sicherungskettensatz
Der Z5382 V Sicherungskettensatz ist im Lieferumfang des V Flug‐
rahmen enthalten und dient der zweiten, unabhängigen Sicherung
des Arrays. Siehe dazu auch Þ Kapitel 2.8. "Zweite, unabhän‐
gige Sicherung" auf Seite 16.
Spezifikation
Anschlagkette (DIN EN 818) 2-Strang, 8 mm
Güteklasse 8
Nutzlänge inkl. Haken 416 mm
Seilzugwinkel/Neigungswinkel b
Max
60°
Tragfähigkeit 3.35 t (b: 0° - 45°)
2.5 t (b: 46° - 60°)
2.3. Z5381 V Anschlagkettensatz (optional)
Der Z5381 V Anschlagkettensatz dient dazu, Motorkettenzüge mit
dem V Flugrahmen zu verbinden und wird über den 2 t Schäkel
am V Lastadapter befestigt. Die Kettenlänge von 53 cm bietet aus‐
reichend Abstand für die meisten Kettensäcke von 2 t Motoren.
Dieser Abstand verhindert zudem einen Einfluss auf das vertikale
Gleichgewicht des Arrays bei Einpunktaufhängung.
Spezifikation
Anschlagkette (DIN EN 818) 1-Strang, 8 mm
Güteklasse 8
Nutzlänge inkl. Haken 535 mm
Tragfähigkeit 2 t
