3.4.3. Gemischtes Groundstack
Begrenzungen
Ein gemischtes Groundstack darf aus einer Kombination von
maximal 8 x TOP/SUB Lautsprechern bestehen.
Vorbereitungen
Für diesen Aufbau muss der Splay Link des Flugrahmens
in «POSITION /V-SUB» montiert sein. Überprüfen Sie die Position
des Splay Links am Flugrahmen und ändern Sie diese ggf., wie in
Þ Kapitel 2.9. " Splay Link am Flugrahmen" Þ " Änderung der
Position des Splay Links" auf Seite 17 beschrieben.
1. Montage
1. Stellen Sie die SUB Lautsprecher aufeinander und fixieren Sie
diese untereinander über deren Front und Rear Links.
2. Bereiten sie die Front Links am oberen SUB Lautsprecher vor,
wie in Þ Kapitel 2.11.1. "Front-Link-Mechanismus"
auf Seite 19 beschrieben.
3. Setzen Sie den Flugrahmen auf den Lautsprecher, sodass die
Front Links in die vorderen Aufnahmen am Flugrahmen einge‐
führt sind.
4. Setzen Sie die zweiten Locking Pins für die Front Links des
Lautsprechers auf beiden Seiten ein und verriegeln Sie diese.
5. Lösen Sie die beiden Locking Pins am hinteren Riggingstrang
des Lautsprechers.
6. Klappen Sie den Splay Link des Flugrahmens in den Rigging‐
strang ein und stecken Sie die Locking Pins wieder in ihre Auf‐
nahmen.
Der Aufbau von V8/V12 Lautsprechern auf den Flugrahmen
erfolgt in der gleichen Weise wie im vorhergehenden Abschnitt
Þ Kapitel 3.4.1. "V8/V12 Groundstack" auf Seite 35
beschrieben.
2. Array verkabeln
Verkabeln Sie das Array entsprechend den verwendeten Verstär‐
kerkanälen.
3. Aufbau überprüfen
Bevor das Array in seine Betriebsposition gebracht wird, über‐
prüfen Sie den Aufbau anhand der Checkliste in Þ Kapitel 4.
"System- und Sicherheitschecks" auf Seite 39.

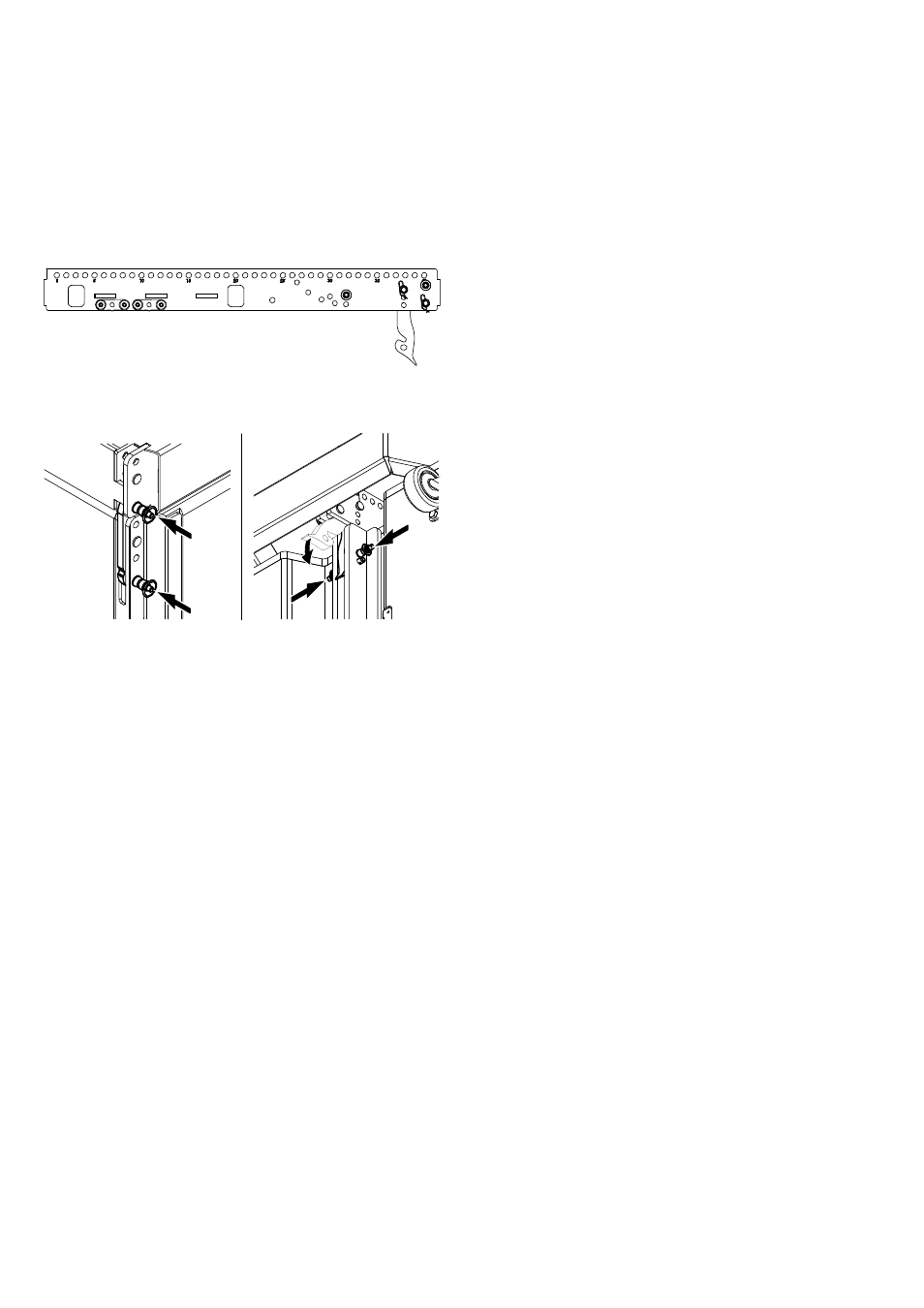

Splay Link am Flugrahmen – «POSITION V-SUB»
