2.11. Riggingmechanismus der Lautsprecher
Die mechanische Verbindung der V-Serie Lautsprecher mit dem V
Flugrahmen und untereinander erfolgt vorn über die Front Links an
beiden Gehäusekanten und über einen zentralen Splay/Rear Link
auf der Rückseite der Gehäuse.
Alle Riggingkomponenten sind integraler Bestandteil des Lautspre‐
chers und lassen sich bei Bedarf ausfahren.
Der Front-Link-Mechanismus funktioniert bei den V8/V12 und V-
SUB Lautsprechern nach dem gleichen Prinzip.

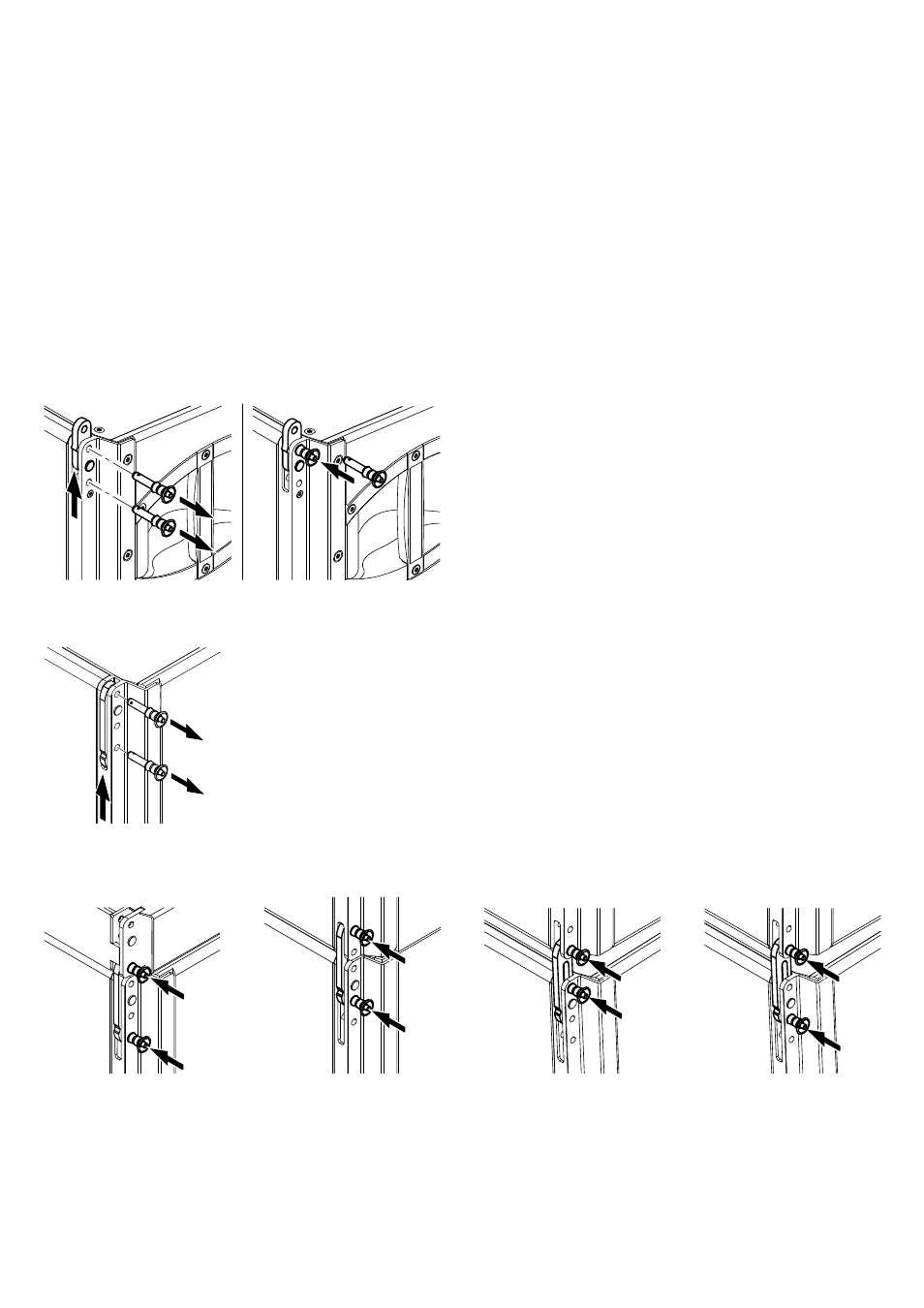

2.11.1. Front-Link-Mechanismus
V8/V12
1. Lösen Sie die beiden Locking Pins und schieben Sie den Front
Link heraus.
2. Fügen Sie einen Locking Pin in die obere Lochposition ein, um
den Front Link zu arretieren.
V-SUB
Beim Front-Link-Mechanismus für die SUB Lautsprecher stehen 4
verschiedene Einstellungen zur Verfügung:
a. SUB zu Rahmen (Þ Abb. 1)
b. SUB zu SUB mit 0° Öffnungswinkel zwischen den Lautspre‐
chern (Þ Abb. 2).
c. SUB zu SUB mit 2.5° Öffnungswinkel (offen Þ Abb. 3) zwi‐
schen den Lautsprechern.
d. SUB zu SUB mit 2.5° Öffnungswinkel (gesperrt Þ Abb. 4)
zwischen den Lautsprechern.
Diese Einstellung wird verwendet, um ein Zusammenfalten der
Lautsprecher zu verhindern.
Abb. 1: SUB zu Rahmen Abb. 2: SUB zu SUB, 0° Öff‐
nungswinkel Abb. 3: SUB zu SUB, 2.5° Öff‐
nungswinkel, offen Abb. 4: SUB zu SUB, 2.5° Öff‐
nungswinkel, gesperrt
V8/V12 Front-Link-Mechanismus
V-SUB Front-Link-Mechanismus
