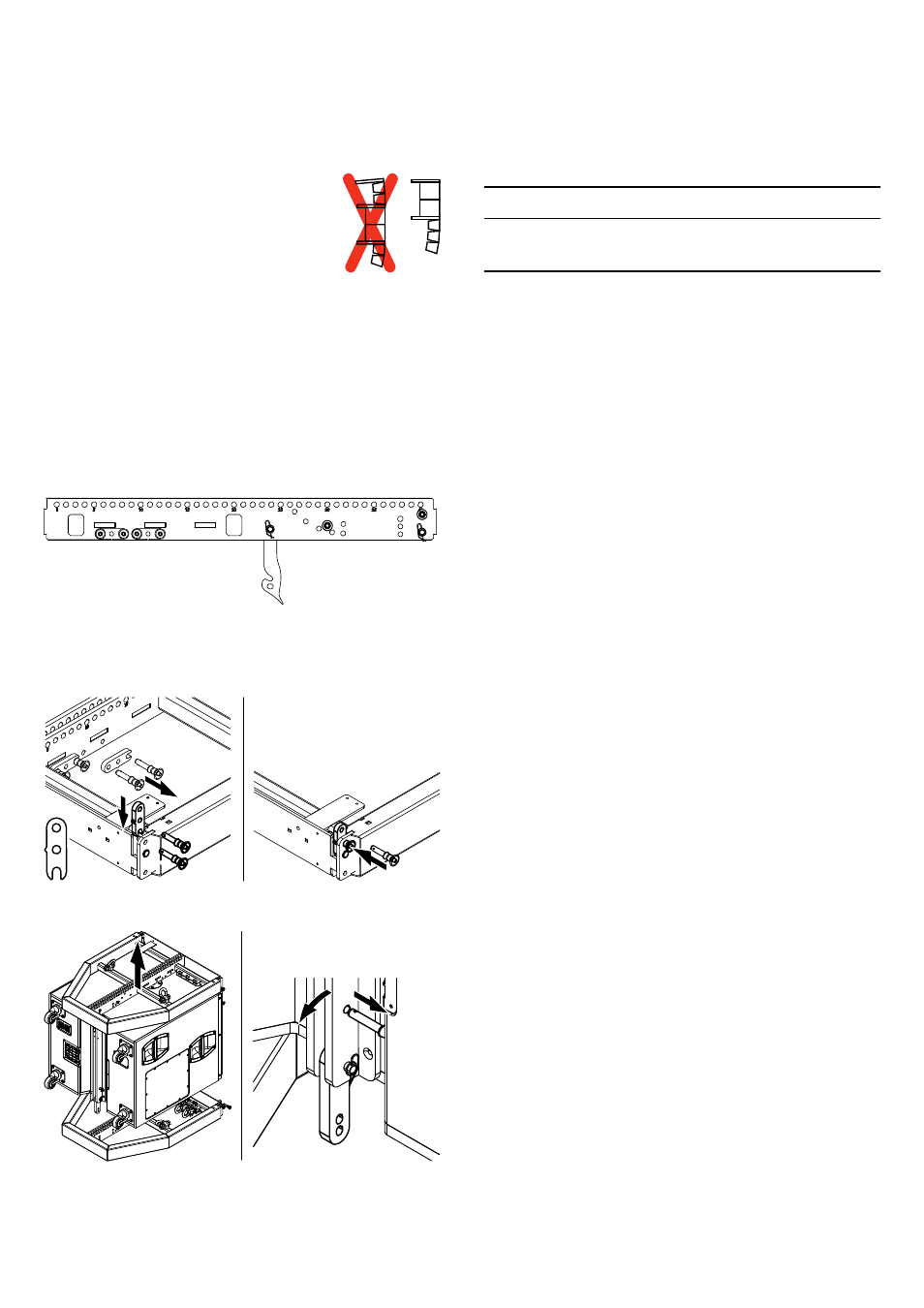

3.2.3. Gemischte Arrays
ACHTUNG!
Werden SUB Lautsprecher in das Array integriert, dürfen diese
ausschließlich oben in der Array-Spalte angeordnet werden.
Anmerkungen
Für einen gemischten Aufbau werden zwei Flugrahmen benötigt.
Der erste Flugrahmen dient zur Aufhängung des Arrays und der
zweite als Adapter, um V8/V12 Lautsprecher unter die SUB Laut‐
sprecher zu hängen.
Der erste Teil eines gemischten Aufbaus entspricht im Wesentlichen
dem Aufbau einer geflogenen SUB Spalte wie in beschrieben. Aus
diesem Grund wird in diesem Abschnitt nur die Montage des
zweiten Flugrahmens unter die SUB Lautsprecher näher erläutert.
Vorbereitungen
Für diesen Aufbau muss der Splay Link des Flugrahmens
in «POSITION V8/V12» montiert sein. Überprüfen Sie die Position
des Splay Links am Flugrahmen und ändern Sie diese ggf., wie in
Þ Kapitel 2.9. " Splay Link am Flugrahmen" Þ " Änderung der
Position des Splay Links" auf Seite 17 beschrieben.
1. Zweiten Flugrahmen vorbereiten
Für die Montage des zweiten Flugrahmens unter die SUB Lautspre‐
cher werden die zwei zusätzlichen Front Links am Flugrahmen
benötigt.
1. Ziehen Sie die zusätzlichen Front Links mit den jeweiligen
Locking Pins aus ihrer Parkposition am Flugrahmen.
2. Montieren Sie die zusätzlichen Front Links oben in die vor‐
deren Führungen des Flugrahmens und arretieren Sie sie
jeweils mit einem Locking Pin.
Hinweis: Beachten Sie die Einbaurichtung, wie in nebensteh‐
ender Abbildung dargestellt.
2. Aufbau am Flugrahmen montieren
1. Heben Sie den Aufbau an, um den zweiten Flugrahmen unter
den Aufbau zu platzieren.
2. Platzieren Sie den Flugrahmen unter den Aufbau.
3. Klappen Sie den Rear Link des SUB Lautsprechers heraus.
Splay Link am Flugrahmen – «POSITION V8/V12»
