2.7.3. Zweipunktaufhängung
Bei Zweipunktaufhängung wird die vertikale Ausrichtung (Gesamt‐
neigung) des Arrays über die beiden Motoren eingestellt, nachdem
das Array vollständig aufgebaut und in seine endgültige Betriebs‐
position hochgefahren wurde.
Die Lochpositionen für Front- und Rearpick werden vorab mit
ArrayCalc ermittelt.
Montage
1. Setzen Sie die Lastadapter entsprechend der in ArrayCalc
ermittelten Lochpositionen für Front- und Rearpick in der Mittel‐
schiene ein und arretieren Sie die Adapter jeweils mit den
beiden Locking Pins (Einbaurichtung: Vollraster 1/1 PICK‐
POINT DETENT.
2. Hängen Sie die Anschlagketten oder die Motorhaken an den
Schäkeln der Lastadapter ein.

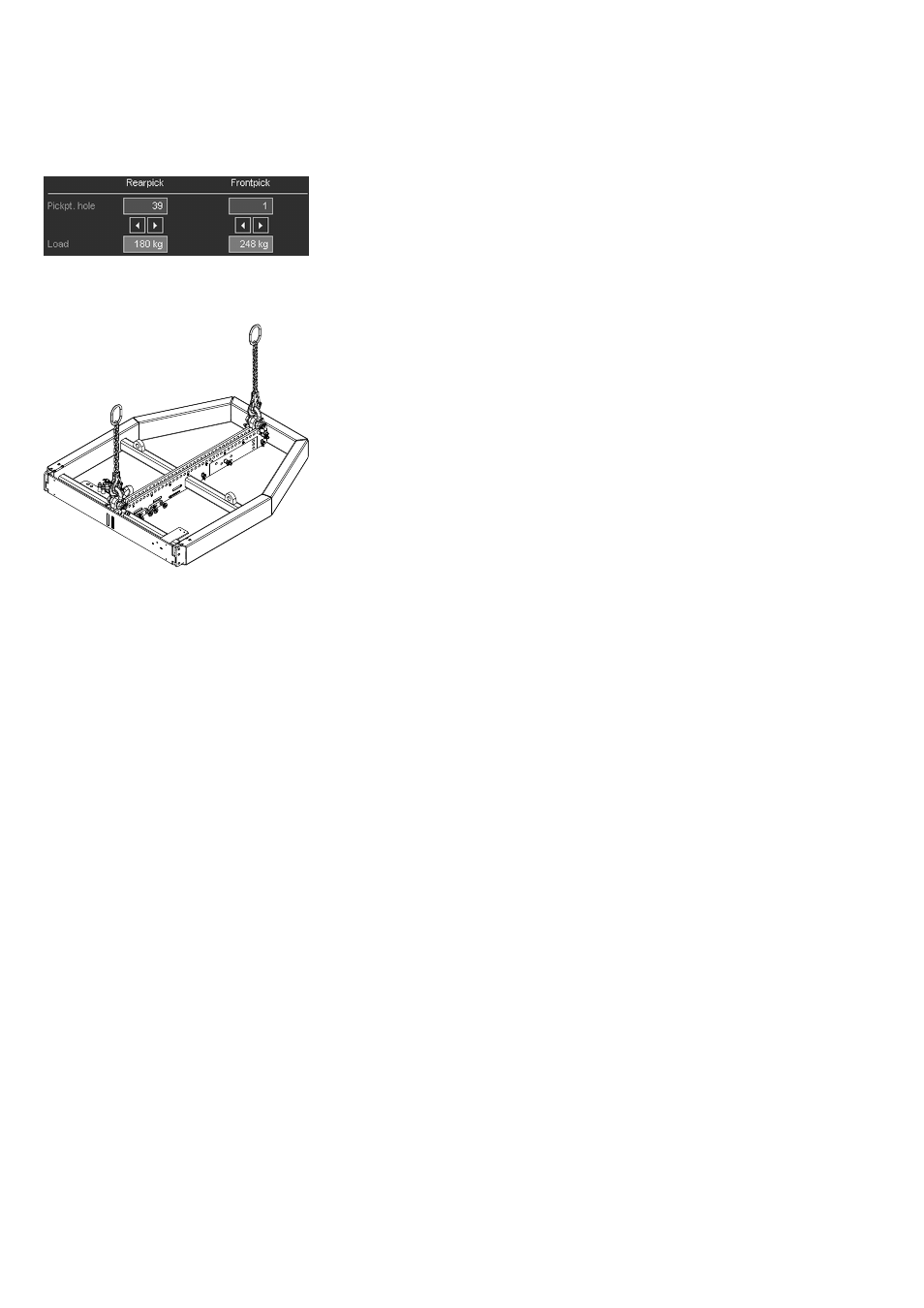

ArrayCalc Zweipunktaufhängung
