3. Weitere Lautsprecher montieren
1. Bereiten sie die Front Links am nächsten Lautsprecher vor, wie
in Þ Kapitel 2.11. " Riggingmechanismus der Lautsprecher"
auf Seite 19 beschrieben.
2. Heben Sie die den den bereits montierten Aufbau auf Arbeits‐
höhe an.
3. Platzieren Sie den nächsten Lautsprecher unter den Aufbau.
4. Senken Sie den Aufbau auf den Lautsprecher ab, sodass die
Front Links des untersten Lautsprechers in die Aufnahmen des
oberen Lautsprechers eingeführt sind.
5. Setzen Sie die zweiten Locking Pins für die Front Links des
Lautsprechers auf beiden Seiten ein und verriegeln Sie diese.
6. Lösen Sie die Locking Pins am hinteren Riggingstrang beider
Lautsprecher.
7. Klappen Sie den Rear Link des oberen Lautsprechers heraus.
8. Setzen Sie den Locking Pin am oberen Lautsprecher wieder
ein.
9. Klappen Sie den Rear Link in den Riggingstrang des untersten
Lautsprechers ein.
10. Setzen Sie die Locking Pins am untersten Lautsprecher wieder
ein.
Montieren Sie alle weiteren Lautsprecher in der gleichen Weise,
bis das Array vollständig aufgebaut ist.
Winkeloptionen

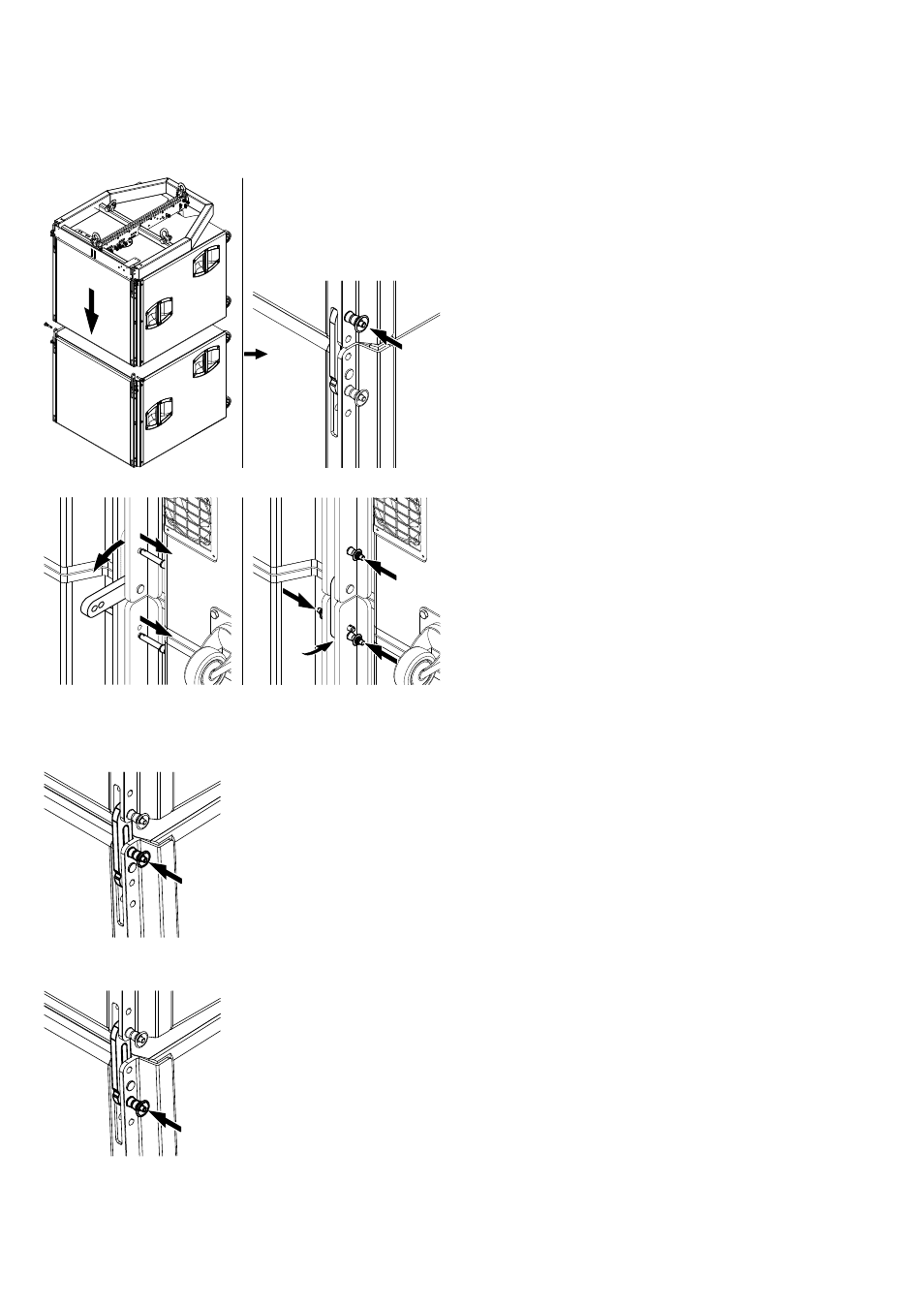

Über die Front Links an den SUB Lautsprechern lässt sich ein Öff‐
nungswinkel von 2.5° zwischen benachbarten Lautsprechern ein‐
stellen. Vor dem Hochfahren des Arrays können die Winkel auf
zwei verschiedene Arten eingestellt werden:
offen
Der zweite Locking Pin der Front Links am Lautspre‐
cher wird in das oberste Rasterloch am vorderen
Riggingstrang eingesetzt, wie in nebenstehender
Abbildung dargestellt. Dieser Vorgang kann für alle
Lautsprecher in einem Zug durchgeführt werden.
Die Winkel öffnen sich jeweils, sobald das Array
hochgefahren wird.
gesperrt Der zweite Locking Pin der Front Links am Lautspre‐
cher wird während des Hochfahrens Lautsprecher
für Lautsprecher in das zweite Rasterloch am vor‐
deren Riggingstrang eingesetzt, wie in nebensteh‐
ender Abbildung dargestellt. Der Front-Link-Mecha‐
nismus ist so ausgelegt, dass der Locking Pin lastfrei
eingeführt werden kann.
SUB zu SUB, 2.5° Öffnungswinkel, offen
SUB zu SUB, 2.5° Öffnungswinkel, gesperrt
