d&b V-Series - Handbuch (Seite 18)

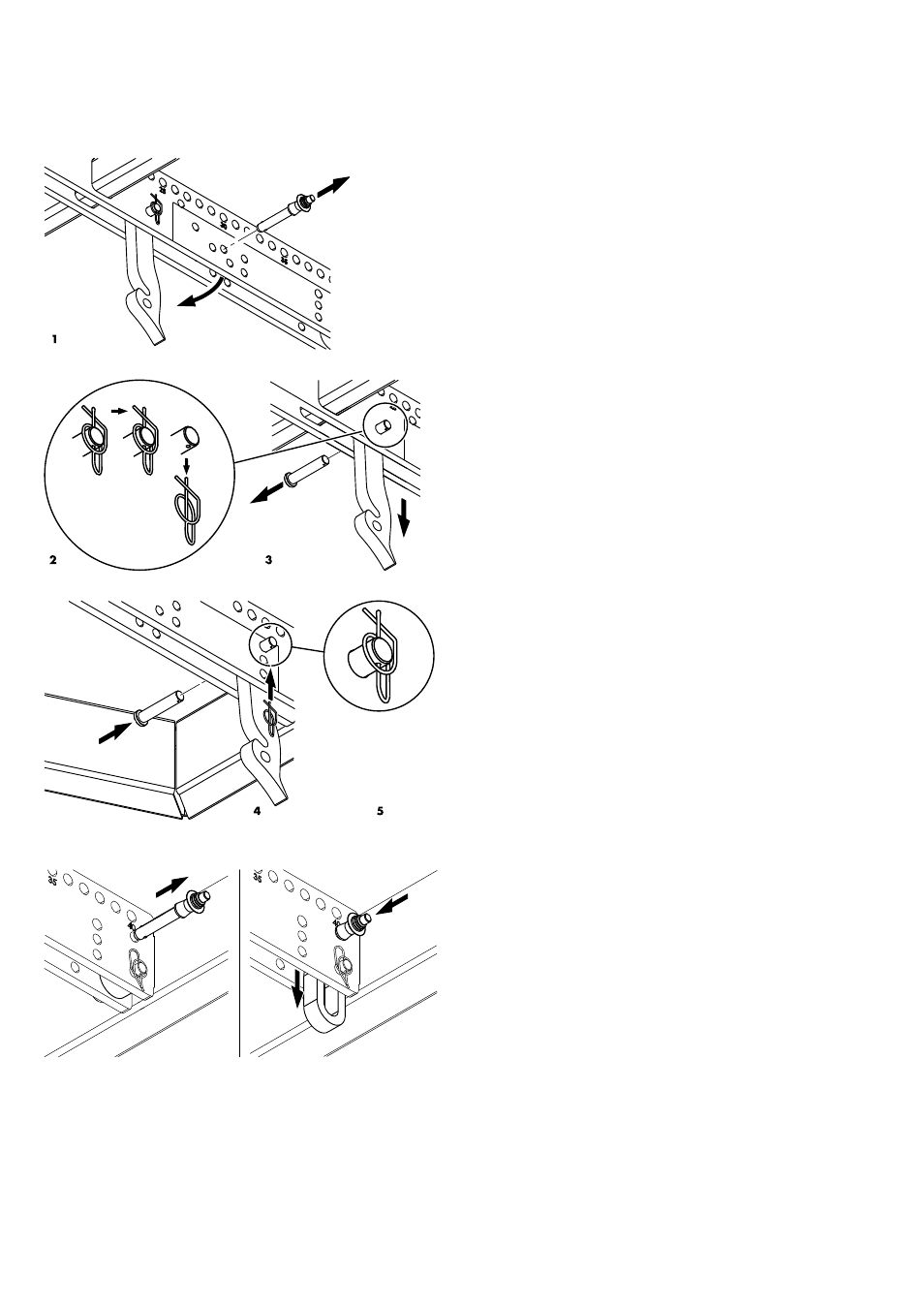

1. Lösen Sie den Locking Pin für den Splay Link in Parkposition
und ziehen Sie den Pin heraus. Klappen Sie den Splay Link
aus.
2. Entriegeln Sie den Ringfederstift des Befestigungsbolzens und
ziehen Sie ihn ab.
3. Ziehen Sie den Befestigungsbolzen heraus und entnehmen Sie
den Splay Link.
4. Bringen Sie den Splay Link in seine neue Position und setzen
Sie den Befestigungsbolzen wieder ein.
5. Sichern Sie den Bolzen mit dem Ringfederstift und achten Sie
darauf, dass der Ringfederstift ordnungsgemäß verriegelt ist.
2.10. Kabelabhängung (Cable pick)
Zur Befestigung einer Kabelabhängung ist der Flugrahmen mit
einem O-Ring ausgestattet. Um die Anbringung einer Kabelabhän‐
gung vorzubereiten, gehen Sie wie folgt vor:
1. Ziehen Sie den Locking Pin heraus, der den O-Ring in seiner
Parkposition hält.
2. Fahren Sie den O-Ring heraus und stecken Sie den Locking Pin
wieder in seine Aufnahme zurück.
Kabelabhängung (Cable pick)
d&b V-Series Rigginghandbuch (1.9 DE) 18
