2.7. Aufhängung des Flugrahmens
Die Aufhängung des V Flugrahmen erfolgt immer über einen oder
zwei V Lastadapter je nach gewählter Aufhängeart des Flugrah‐
mens (Ein- oder Zweipunktaufhängung).
Die Lastadapter werden hierzu in der Mittelschiene des Flugrah‐
mens eingesetzt und mit den beiden 10 mm Locking Pins arretiert,
wie im vorherigen Abschnitt Þ 2.6. Lastadapter Þ Montage
des Lastadapters am Flugrahmen auf Seite 13 beschrieben.
2.7.1. Einpunktaufhängung
Bei Einpunktaufhängung wird die vertikale Ausrichtung (Gesamt‐
neigungswinkel) des Arrays über die Wahl des Hängepunkts am V
Lastadapter bestimmt.
Die geeignete Lochposition wird vorab mit ArrayCalc ermittelt.
Hinweis: Der gewünschte Gesamtneigungswinkel des
Arrays wird erreicht, sobald das Array vollständig wie geplant
aufgebaut und hochgefahren ist.
Montage
1. Setzen Sie den Lastadapter entsprechend der in ArrayCalc
ermittelten Lochposition in der Mittelschiene ein und arretieren
Sie den Adapter mit den beiden Locking Pins.
Þ Zeigt ArrayCalc eine halbzahlige Lochposition (Halb‐
raster), drehen Sie den Lastadapter entsprechend.
2. Hängen Sie die Anschlagkette oder den Motorhaken am
Schäkel des Lastadapters ein.
2.7.2. Z5147 Rota Clamp (optional)
Alternativ kann für die Einpunktaufhängung und Ausrichtung eines
V-Serie Arrays mit einem Gesamtgewicht von 500 kg auch die
d&b Z5147 Rota Clamp verwendet werden. Die Rota Clamp
ermöglicht die Befestigung der Last an Rohren und Traversen mit
einem Rohrdurchmesser von bis zu 51 mm. Die geeignete Lochpo‐
sition wird vorab mit ArrayCalc ermittelt.
Montage
1. Setzen Sie den Lastadapter Rota Clamp entsprechend der in
ArrayCalc ermittelten Lochposition in der Mittelschiene ein und
arretieren Sie den Adapter mit den beiden Locking Pins.
Þ Zeigt ArrayCalc eine halbzahlige Lochposition (Halb‐
raster), drehen Sie den Lastadapter entsprechend.
2. Befestigen Sie die Rota Clamp am Lastadapter.
Hinweis: Bitte beachten Sie die mit der Rota Clamp ausge‐
lieferte Montageanleitung.

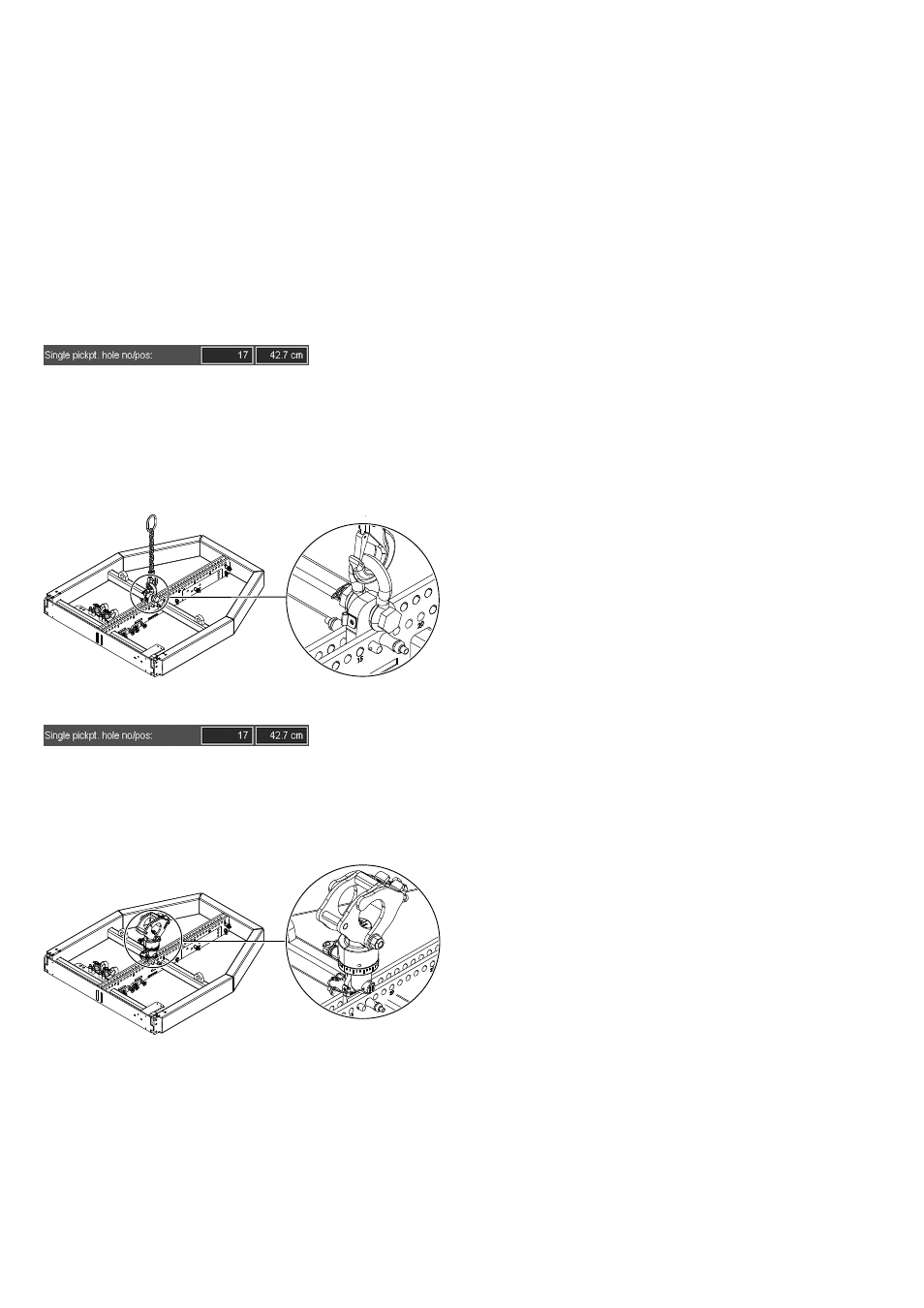

ArrayCalc Einpunktaufhängung
