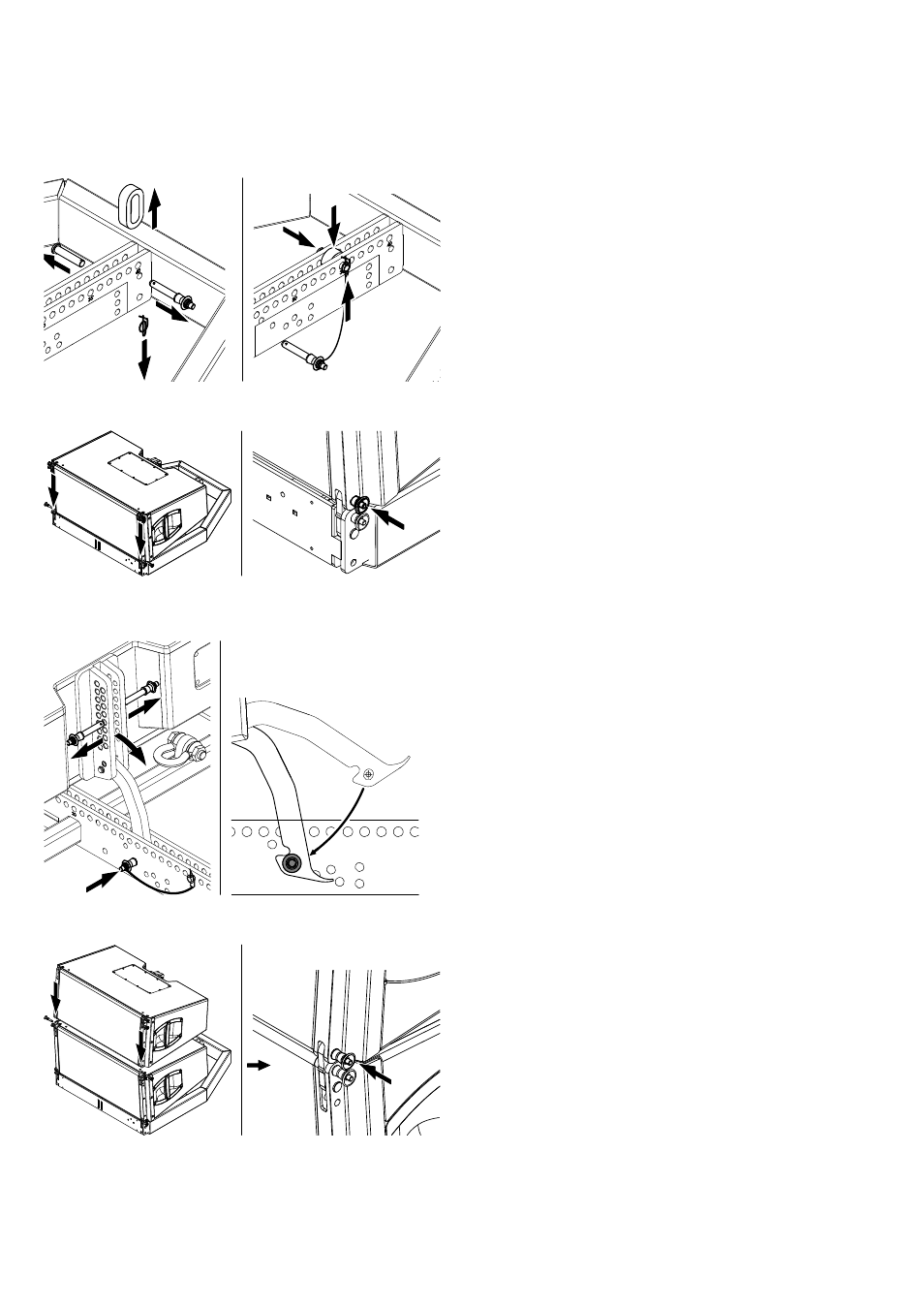

2. Position der Kabelabhängung ändern
1. Lösen Sie den Locking Pin für die Kabelabhängung.
2. Entriegeln Sie den Ringfederstift des Befestigungsbolzens und
ziehen Sie diesen ab.
3. Ziehen Sie den Befestigungsbolzen heraus und entnehmen Sie
den O-Ring.
4. Montieren Sie den O-Ring an seine neue Position (Lochposition
35) und setzen Sie den Befestigungsbolzen ein.
5. Sichern Sie den Bolzen mit dem Ringfederstift und achten Sie
darauf, dass der Ringfederstift ordnungsgemäß verriegelt ist.
3. Ersten Lautsprecher am Flugrahmen montieren
1. Setzen Sie den Lautsprecher auf den Flugrahmen, sodass die
zusätzlichen Front Links in die vorderen Aufnahmen am Laut‐
sprecher eingeführt sind.
2. Setzen Sie die zweiten Locking Pins für die zusätzlichen Front
Links auf beiden Seiten ein und verriegeln Sie diese.
4. Vertikalen Neigungswinkel des ersten Lautspre‐
chers einstellen
Über den Lochindex am Flugrahmen lassen sich feste Neigungs‐
winkel von –7°, –3.5°, 0°, +3.5° oder +7° für den ersten Laut‐
sprecher am Flugrahmen einstellen Zu diesem Zweck wird die Boh‐
rung am Splay Link des Lautsprechers verwendet. Diese dient zur
Sicherung des Lautsprechers und zur Einstellung des Winkels.
1. Lösen Sie die Locking Pins, der den Splay Link des Lautspre‐
chers in seiner Parkposition hält.
2. Klappen Sie den Splay Link des Lautsprechers in die Mittel‐
schiene am Flugrahmen und bringen Sie die Bohrung am
Splay Link mit der gewünschten Lochposition zur Deckung.
3. Arretieren Sie den Winkel des Lautsprechers mit dem Locking
Pin der Kabelabhängung.
5. Weitere Lautsprecher montieren
1. Lösen Sie die Locking Pins für die Front Links des ersten Laut‐
sprechers.
2. Schieben Sie die Front Links heraus und sichern Sie diese mit
jeweils einem Locking Pin.
3. Setzen Sie den nächsten Lautsprecher auf die Front Links auf
und führen Sie die zweiten Locking Pins an beiden Seiten ein.
