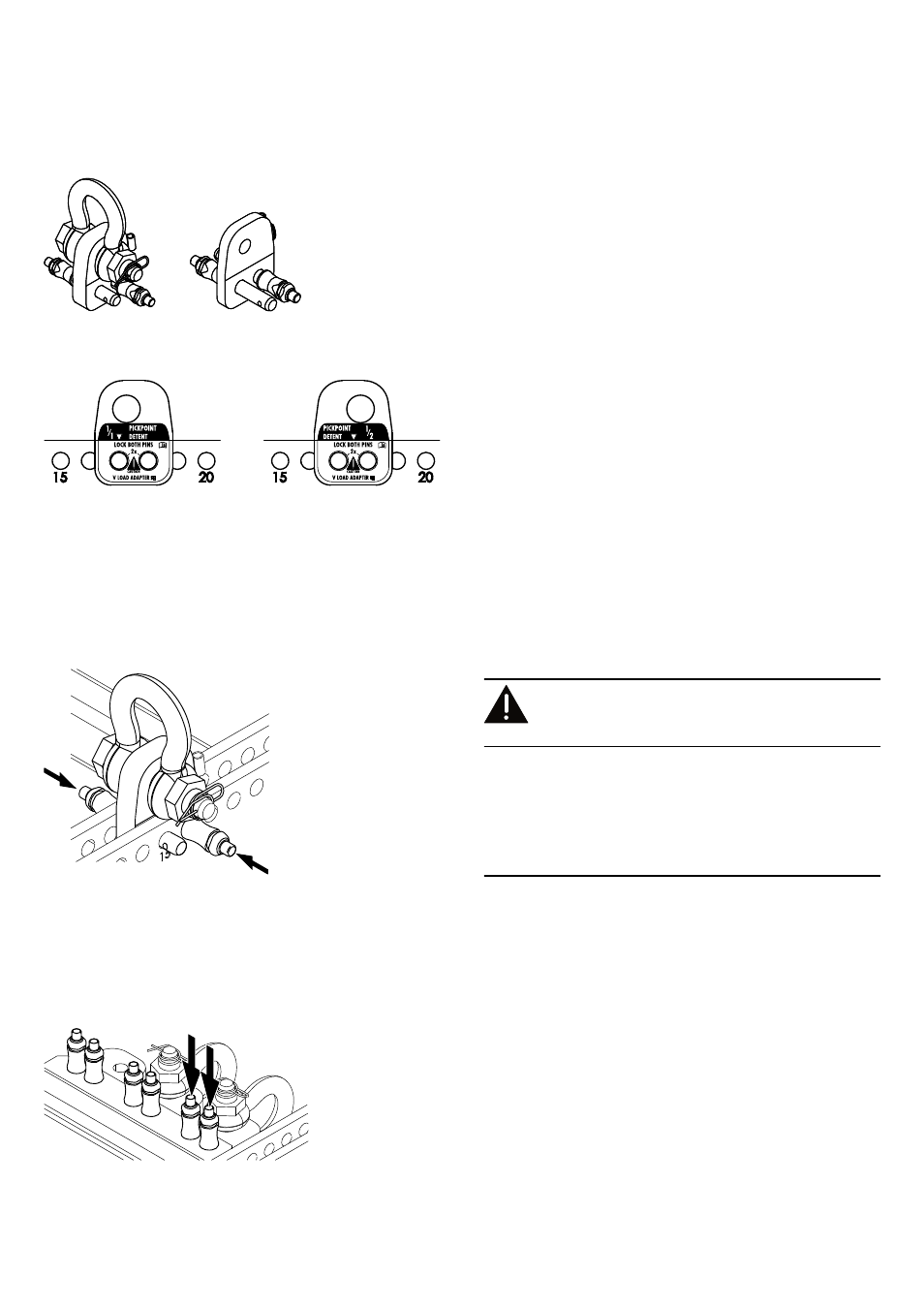

2.6. Lastadapter
Der Flugrahmen wird mit zwei verschiedenen Typen von Lastadap‐
tern ausgeliefert:
Typ 1: 2 x V Lastadapter, für Einpunkt- oder Zweipunktaufhän‐
gung.
Typ 2: 1 x V Lastadapter Rota Clamp, für Einpunktaufhängung
in Verbindung dem d&b Z5147 Rota Clamp ausgelegt
für ein maximales Gesamtgewicht von bis zu 500 kg.
Beide Lastadapter ermöglichen eine Vollraster- (1/1 PICKPOINT
DETENT) oder eine Halbraster- (½ PICKPOINT DETENT) Einstel‐
lung, je nachdem in welcher Richtung der Adapter in der Mittel‐
schiene des Flugrahmens eingesetzt ist.
Der Lochindex des Flugrahmens auf einer Seite der Mittelschiene
dient als Referenz für die Einbaurichtung des jeweiligen Lastadap‐
ters.
Nebenstehende Abbildung zeigt beispielhaft die Lochpositionen
17 und 17.5 in Verbindung mit dem V Lastadapter.
Nebenstehende Abbildung zeigt beispielhaft die Lochpositionen
17 und 17.5 in Verbindung mit dem Y Lastadapter.
Hinweis: Das gleiche gilt für V Lastadapter Rota Clamp.
Montage des Lastadapters am Flugrahmen
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Überprüfen Sie vor dem Einsatz des Lastadapters, dass der 2 t
Schäkel korrekt montiert und ordnungsgemäß mit einem verrie‐
gelten Ringfederstift gesichert ist.
Stellen Sie sicher, dass der Lastadapter ordnungsgemäß in der
Mittelschiene des Flugrahmens montiert und beide Locking Pins
sicher verriegelt sind, bevor Sie das Array hochfahren.
Der Lastadapter wird in der Mittelschiene des Flugrahmens einge‐
setzt und mit den beiden 10 mm Locking Pins arretiert.
Hinweis: Es empfiehlt sich, die Locking Pins in entgegenge‐
setzter Richtung einzusetzen, wie in nebenstehender Abbil‐
dung dargestellt.
Arretierung des Lastadapters in Parkposition
Während des Transports werden die Lastadapter in deren Parkpo‐
sition [P] arretiert.
Setzen Sie zu diesem Zweck die beiden Locking Pins eines jeden
Lastadapters in der gleichen Richtung von oben ein, wie in neben‐
stehender Abbildung dargestellt.
V Lastadapter
Typ 1/Typ 2 Y Lastadapter
Typ 1/Typ 2
Einbaurichtung des Lastadapters für:
Links: Vollraster (1/1 PICKPOINT DETENT), gezeigt: Rasterloch 17
Rechts: Halbraster (½ PICKPOINT DETENT), gezeigt: Rasterloch 17.5
