3.4. Groundstacks
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Groundstacks müssen immer gegen Verrutschen oder Umfallen
gesichert werden.
Beachten Sie die erlaubte Gesamtzahl an Lautsprechern. Dies ist
besonders beim Aufbau von gemischten Groundstacks zu
beachten.
3.4.1. V8/V12 Groundstack
Begrenzungen
Es dürfen maximal 8 x TOP Lautsprecher auf dem V Flugrahmen
als Groundsupport aufgebaut werden.
Vorbereitungen
Für diesen Aufbau wird der V Flugrahmen als Groundsupport ein‐
gesetzt.
Zu diesem Zweck muss der Splay Link des Flugrahmens entfernt
und an einem sicheren Ort aufbewahrt werden.
Der Locking Pin der Kabelabhängung wird zu einem späteren Zeit‐
punkt für die Fixierung der vertikalen Ausrichtung des ersten TOP-
Lautsprechers auf dem Flugrahmen benutzt. Aus diesem Grund
muss die Kabelabhängung (O-Ring) in Lochposition 35 des
Lochrasters am Flugrahmen montiert werden.
Um ein Groundstack aufzubauen, gehen Sie wie folgt vor:
1. Flugrahmen vorbereiten
Für die Montage des TOP Lautsprechers auf dem Flugrahmen
werden die zwei zusätzlichen Front Links am Flugrahmen benötigt.
1. Entnehmen Sie die zusätzlichen Front Links samt den jewei‐
ligen Locking Pins aus ihrer Parkposition am Flugrahmen.
2. Setzen Sie die zusätzlichen Front Links oben in die vorderen
Führungen des Flugrahmens und arretieren Sie sie jeweils mit
einem Locking Pin.
Þ Beachten Sie die Einbaurichtung der Front Links, wie in
nebenstehender Abbildung dargestellt.

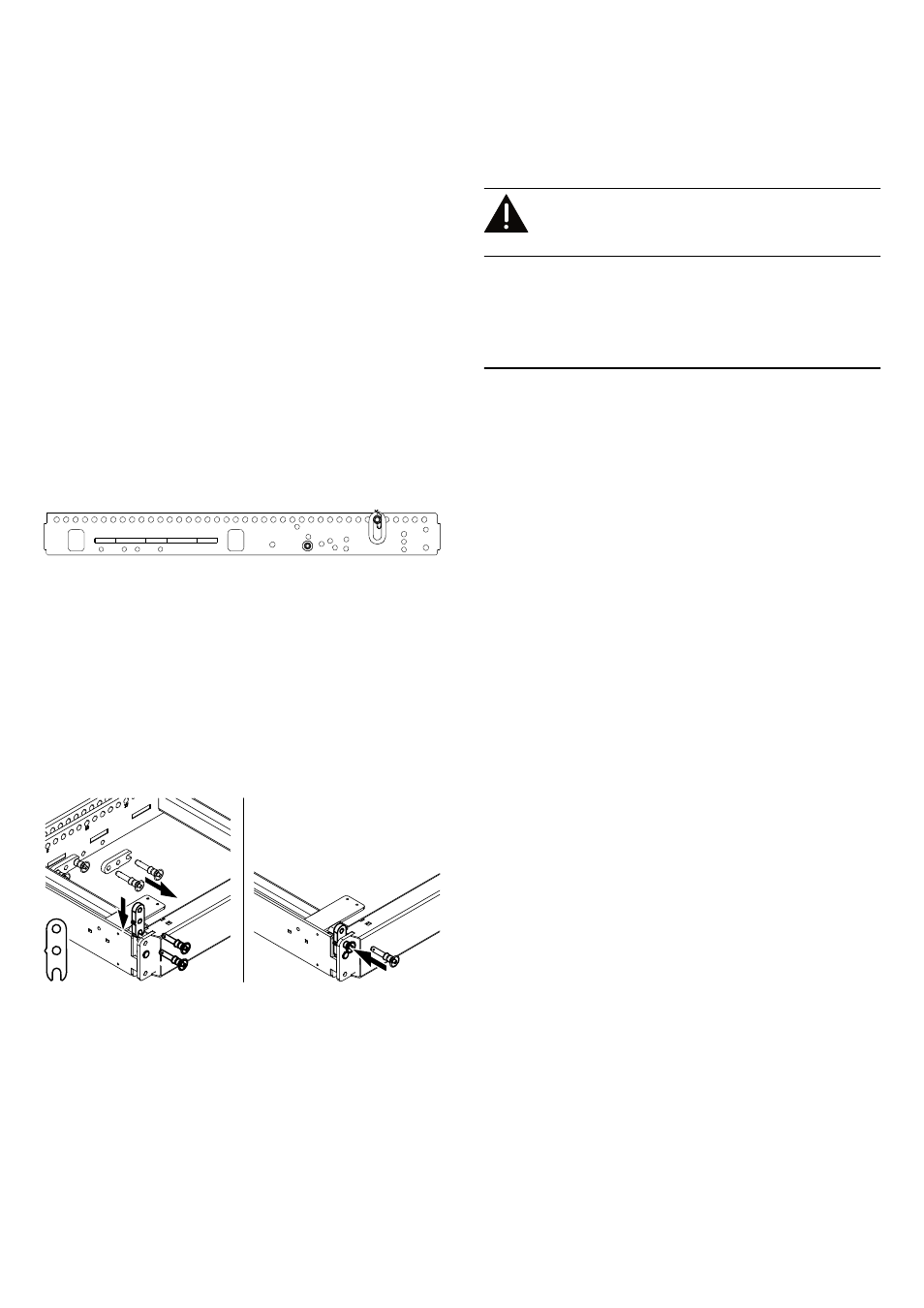

Splay Link entfernt und Kabelabhängung in Lochposition 35 mon‐
tiert
