2.9. Splay Link am Flugrahmen
Position Splay Link
Der Splay Link ist werkseitig in «POSITION V8/V12» montiert und
geparkt.
Je nach Lautsprechertyp, der am Flugrahmen montiert werden soll
(V8/V12 oder V-SUB), muss die Position des Splay Links am
Rahmen geändert werden, wie im folgenden Abschnitt Þ " Ände‐
rung der Position des Splay Links" beschrieben.

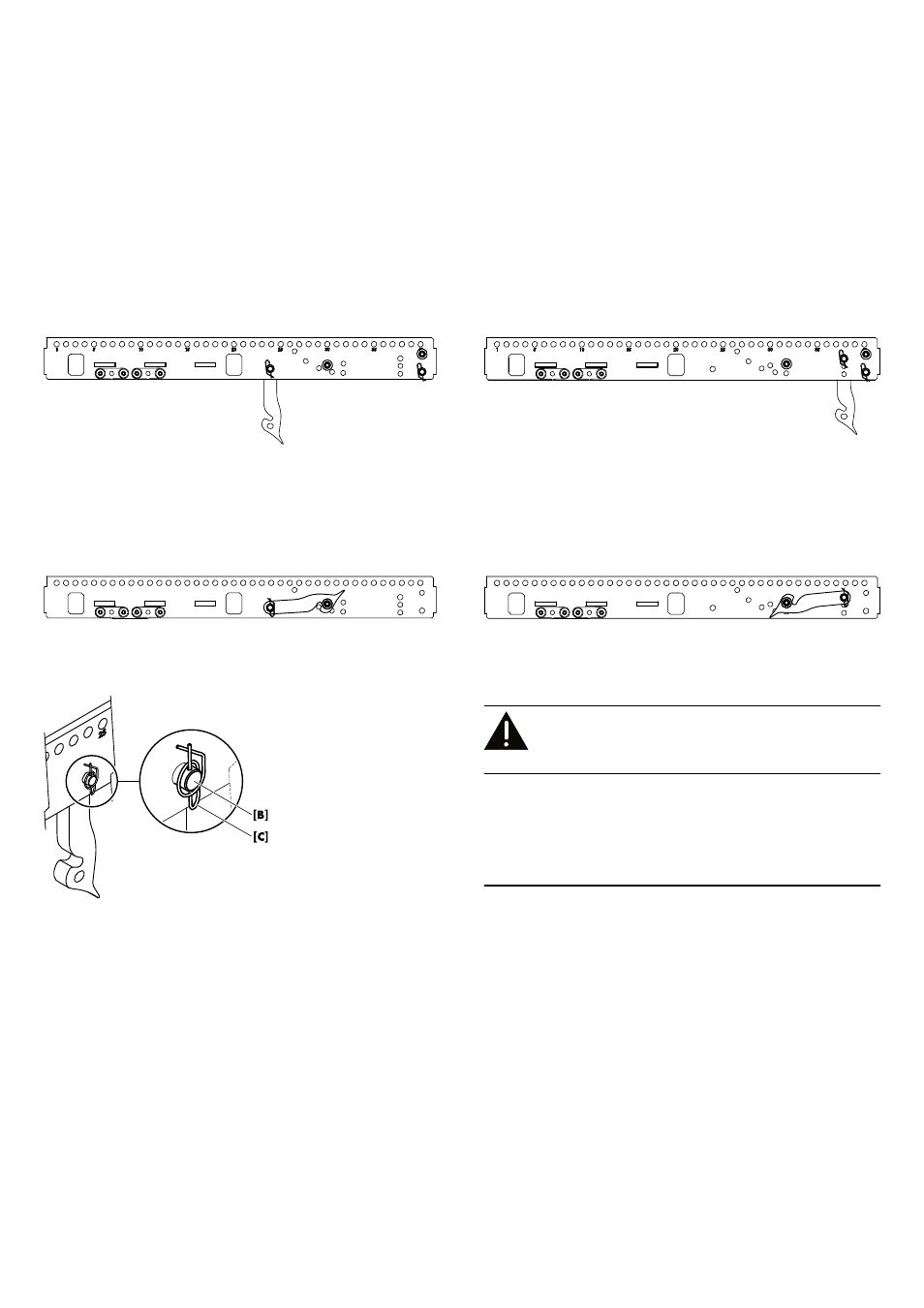

Splay Link am Flugrahmen – «POSITION V8/V12»
Splay Link am Flugrahmen – «POSITION V-SUB»
Parkposition Splay Link
Während des Transports wird der Splay Link über den entsprech‐
enden Locking Pin in seiner Parkposition arretiert.
Splay Link in Parkposition – «POSITION V8/V12» Splay Link in Parkposition – «POSITION V-SUB»
Änderung der Position des Splay Links
WARNUNG!
Mögliche Gefahr von Personen- und/oder
Sachschäden.
Der Befestigungsbolzen [B] für den Splay Link des Flugrahmens ist
ein zentrales, tragendes Teil des Flugsystems.
Achten Sie deshalb besonders darauf, dass der Bolzen ordnungs‐
gemäß montiert und mit einem verriegelten Ringfederstift [C] gesi‐
chert ist.
Die Position des Splay Links kann wie folgt geändert werden:
