2.4. Ringfederstifte
Beim V-Serie Riggingsystem werden für die folgenden Kompo‐
nenten Ringfederstifte verwendet, um zu verhindern, dass sich diese
Komponenten lösen oder lockern.
–
Befestigungsbolzen des Rear Links des SUB Lautsprechers
– Befestigungsbolzen des Splay Links und der Kabelabhängung
des Flugrahmens
– Befestigungsbolzen der 2 t Schäkel am Lastadapter und an
den Rahmenösen (Sicherungspunkte) des Flugrahmens
– Befestigungsbolzen der Z5147 Rota Clamp
Funktion des Ringfederstifts
Die Ringfederstifte sind werksseitig "verriegelt", um zu verhindern,
dass sie sich lösen.
Wenn Änderungen am Aufbau vorgenommen werden müssen, wie
beispielsweise das Versetzen des Splay Links am Flugrahmen oder
der Austausch eines Schäkels, ist es u.U. notwendig, den Ringfe‐
derstift zu entfernen und später wieder einzusetzen.
Hinweis: Siehe dazu auch Þ Kapitel 7. " Pflege und War‐
tung / Entsorgung", Þ Abschnitt 7.2. " Zustands- und Funkti‐
onskontrolle", Þ "Ringfederstifte" auf Seite 43.

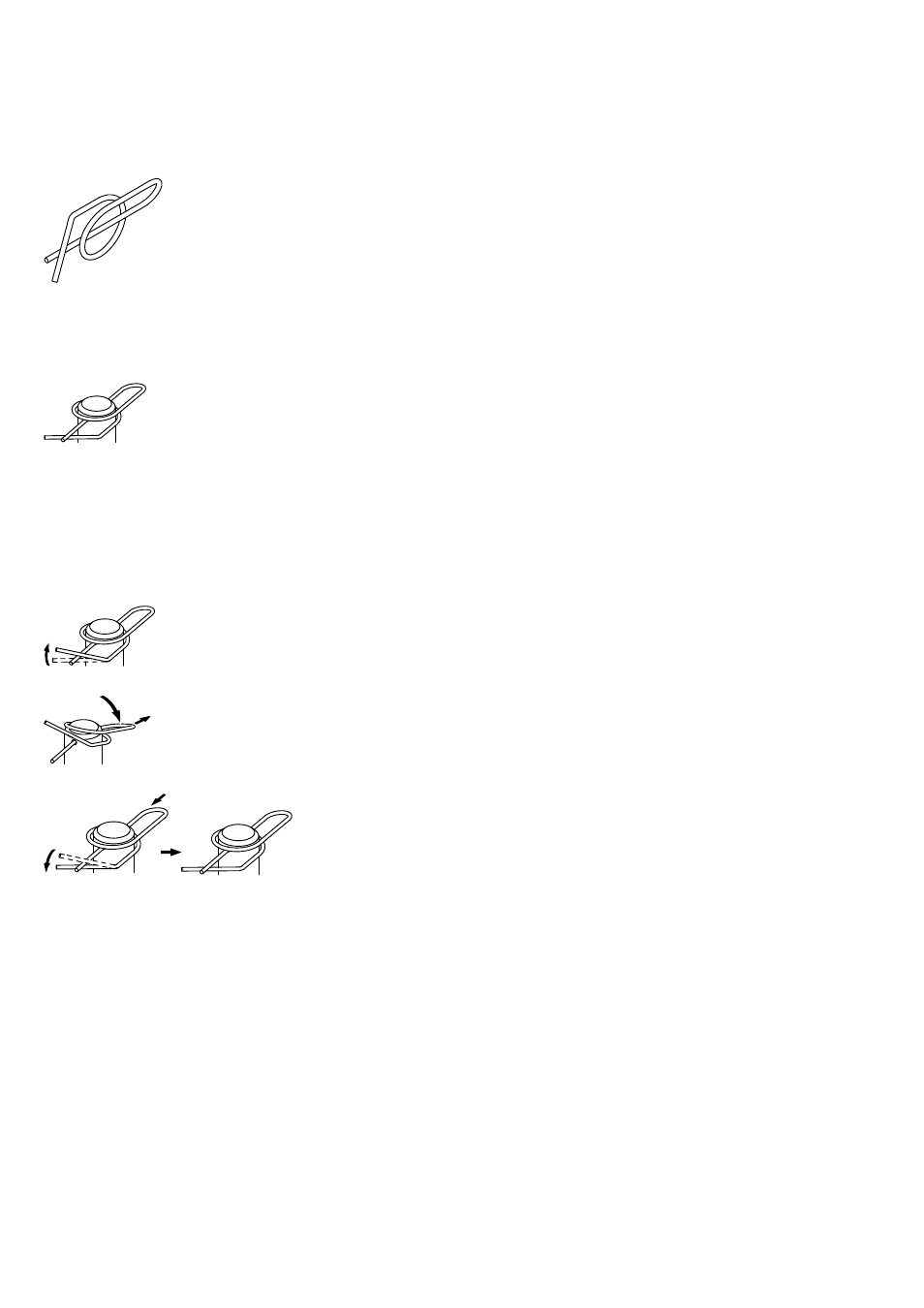

Zu diesem Zweck gehen Sie wie folgt vor:
1. Entriegeln
Entriegeln Sie den Ringfederstift, indem Sie den vorderen
Drahtbügel über den geraden Drahtschaft schieben.
2. Lösen und entfernen
Drücken Sie den hinteren Drahtbügel herunter, bis der Ringfe‐
derstift über den Rand des Bolzens springt und ziehen Sie ihn
aus dem Bolzen.
3. Wiedereinsetzen und verriegeln
Setzen Sie den Ringfederstift wieder ein, indem Sie den
geraden Drahtschaft durch das Bolzenloch stecken und den
vorderen Drahtbügel unter den geraden Drahtschaft drücken.
Ringfederstift
Ringfederstift verriegelt
