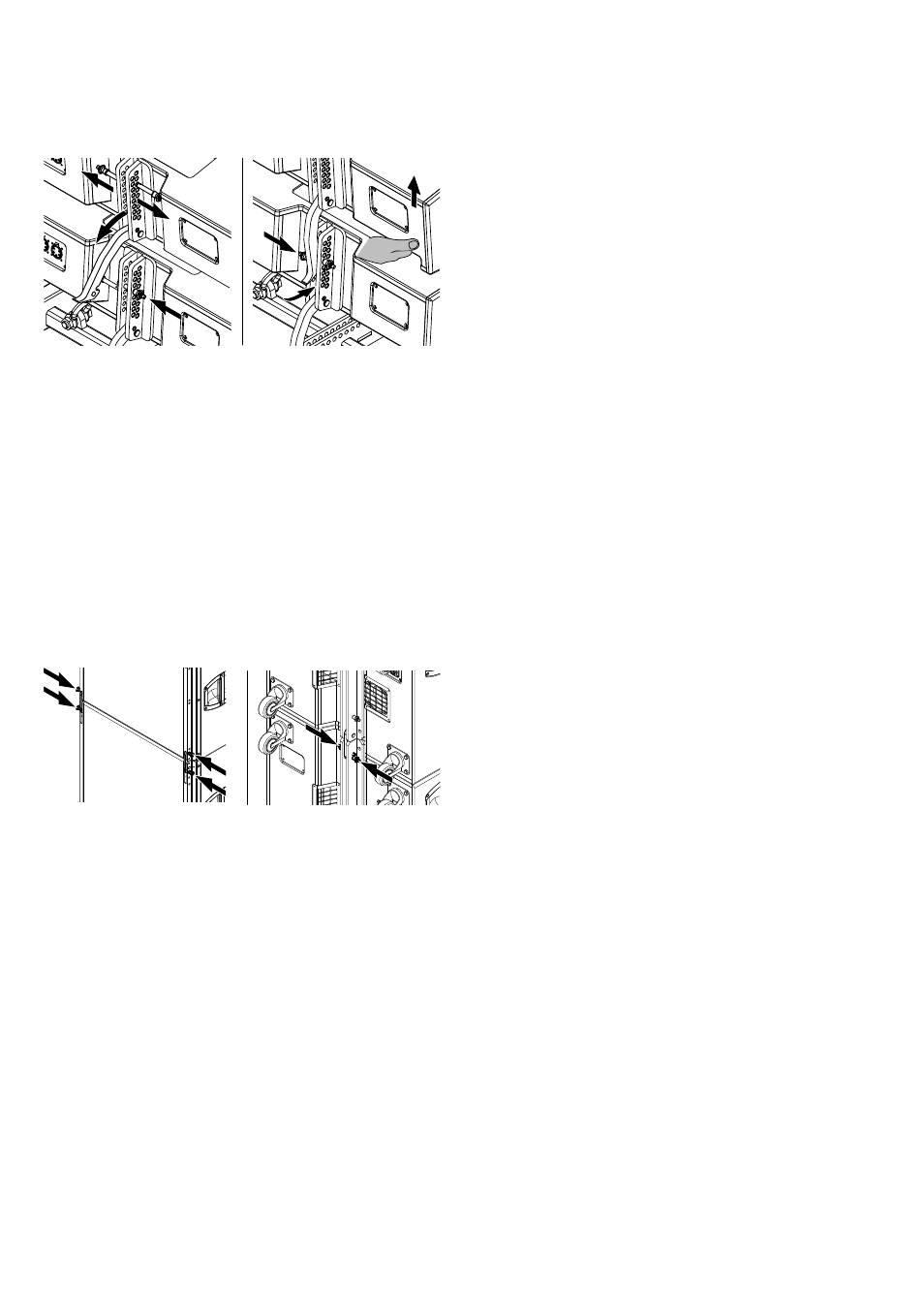

4. Lösen Sie auf der Rückseite die beiden Locking Pins für den
Splay Link des oberen Lautsprechers.
5. Stellen Sie mit einem Locking Pin den gewünschten Öffnungs‐
winkel am hinteren Riggingstrang des untersten Lautsprechers
ein.
6. Klappen Sie den Splay Link des oberen Lautsprechers in den
Riggingstrang des unteren Lautsprechers ein.
7. Heben Sie den oberen Lautsprecher an, bis der Haken des
Splay Links vollständig am voreingestellten Locking Pin einge‐
hakt ist.
8. Halten Sie den Lautsprecher fest und arretieren Sie den Splay
Link mit dem zweiten Locking Pin (Sicherungspin).
Montieren Sie alle weiteren Lautsprecher in der gleichen Weise,
bis das Array vollständig aufgebaut ist.
6. Array verkabeln
Verkabeln Sie das Array entsprechend den verwendeten Verstär‐
kerkanälen.
7. Aufbau überprüfen
Bevor das Array in seine Betriebsposition gebracht wird, über‐
prüfen Sie den Aufbau anhand der Checkliste in Þ Kapitel 4.
"System- und Sicherheitschecks" auf Seite 39.
3.4.2. V-SUB Groundstack
Begrenzungen
Es dürfen maximal 8 x SUB Lautsprecher als SUB Stack aufgebaut
werden.
1. Montage
Stellen Sie die SUB Lautsprecher aufeinander und fixieren Sie
diese untereinander über deren Front und Rear Links.
2. Array verkabeln
Verkabeln Sie das Array entsprechend den verwendeten Verstär‐
kerkanälen.
3. Aufbau überprüfen
Bevor das Array in seine Betriebsposition gebracht wird, über‐
prüfen Sie den Aufbau anhand der Checkliste in Þ Kapitel 4.
"System- und Sicherheitschecks" auf Seite 39.
