3.3.1.2. Lautsprechergruppe unter V8/V12 Lautspre‐
chern
Vorbereitungen
Um eine Lautsprechergruppe unter bereits geflogene V8/V12
Lautsprecher zu montieren, bereiten Sie die entsprechende Laut‐
sprecheragruppe in der gleichen Weise vor, wie im vorherigen
Abschnitt Þ 3.3.1.1. " Montage Lautsprecheraufbau auf Flug‐
rahmen", Þ "2. Bereiten Sie die Lautsprecher vor." auf Seite 30
beschrieben.

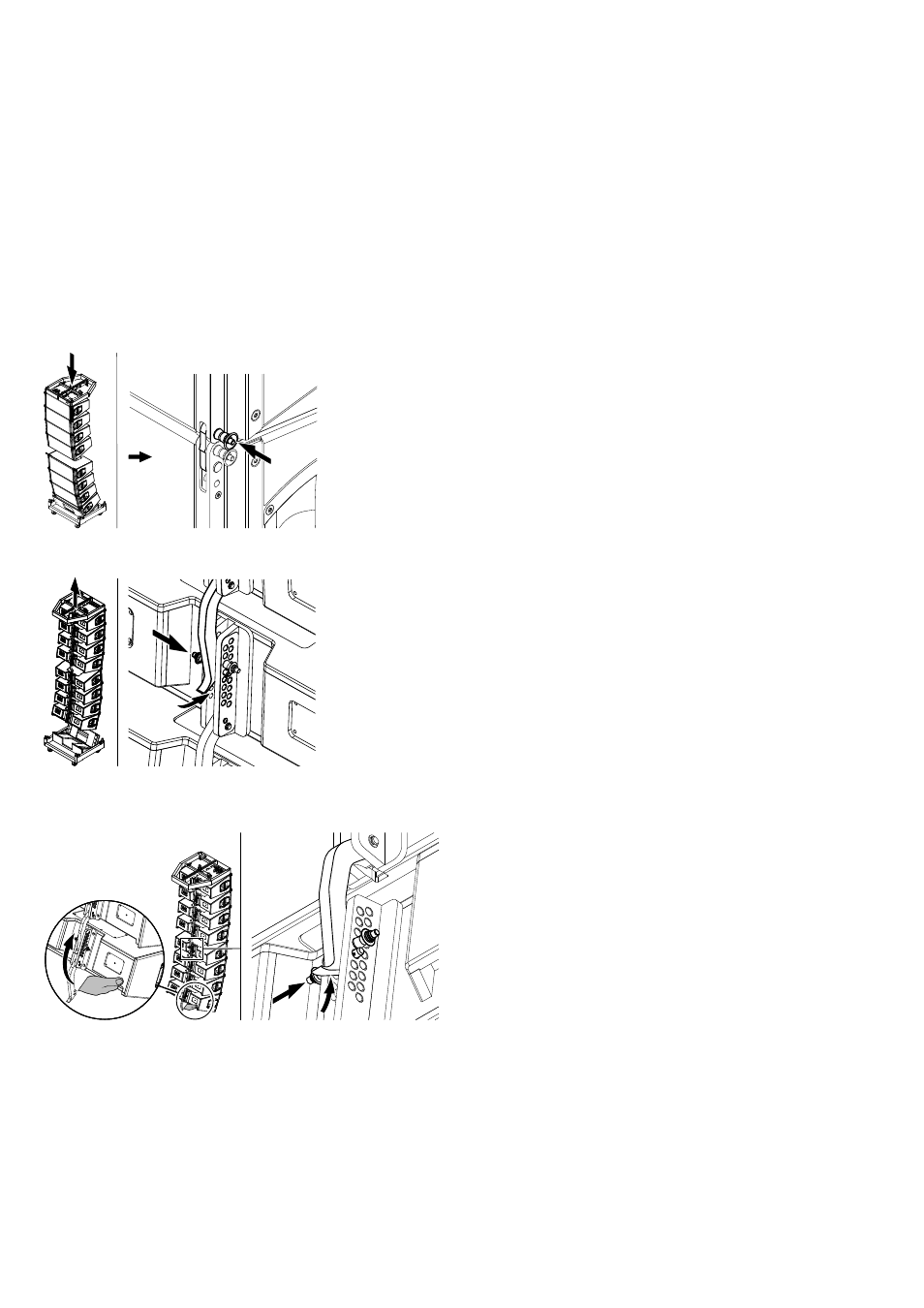

1. Gruppe am Array montieren
1. Senken Sie das Array so weit ab, dass die Front Links des
obersten Lautsprechers im Cart in die vorderen Aufnahmen am
untersten Lautsprecher des Arrays eingeführt sind.
2. Setzen Sie die zweiten Locking Pins für die Front Links des
Lautsprechers auf beiden Seiten ein und verriegeln Sie diese.
2. Öffnungswinkel einstellen und fixieren
1. Heben Sie die Gruppe langsam aus dem Touring Cart heraus,
bis alle Splay Links vollständig in die voreingestellten Locking
Pins eingehakt sind.
2. Stoppen Sie das Anheben und arretieren Sie den Splay Link
mit dem zweiten Locking Pin (Sicherungspin).
Hinweis: Rasten die Splay Links nicht automatisch ein, gehen
Sie in der gleichen Weise vor, wie im vorherigen Abschnitt
Þ 3.3.1.1. " Montage Lautsprecheraufbau auf Flugrahmen"
Þ " 4a. Nehmen Sie die Einstellung und Fixierung der Öff‐
nungswinkel manuell vor." auf Seite 32 beschrieben.
3. Untere Gruppe mit dem Splay Link des oberen Auf‐
baus verbinden
1. Heben Sie zu zweit die untere Gruppe an, bis der Splay Link
des untersten Array-Lautsprechers vollständig in den voreinge‐
stellten Locking Pin eingehakt ist.
2. Senken Sie den Aufbau leicht ab, sodass der zweite Locking
Pin (Sicherungspin) eingesetzt werden kann.
3. Arretieren Sie den Splay Link mit dem zweiten Locking Pin
(Sicherungspin).
4. Array verkabeln
Verkabeln Sie das Array entsprechend den verwendeten Verstär‐
kerkanälen.
5. Aufbau überprüfen
Bevor das Array in seine Betriebsposition gebracht wird, über‐
prüfen Sie den Aufbau anhand der Checkliste in Þ Kapitel 4.
"System- und Sicherheitschecks" auf Seite 39.
