Funktion der Maschine
Aussteuerung, Abb. 5:
Die Aussteuerung der Nähteile entlang des Nähanschlages 5 wird be-
einflusst von:
• der Transportgeschwindigkeit des Pullers 6,
• dem Anpressdruck der Konturenrolle 4 auf die Nähteile.
Die Fotozelle 1 ermittelt an der Reflexionsfolie 2 die Abweichung
der Stoffkontur 3 von der Ideallinie und reguliert bei Bedarf die Ge-
schwindigkeit des Pullers 6 nach.
• Werden die Nähteile beim Transport seitlich vom Anschlag weg
verschoben, ist die Pullergeschwindigkeit zu hoch,
• werfen sich die Nähteile am Anschlag auf, ist die Pullergeschwin-
digkeit zu niedrig.
Die Taktfrequenz, in der die Geschwindigkeit des Pullers angepasst wird,
wird über die Programmsteuerung eingestellt.
Zusätzlich schiebt die Konturenrolle 4, bedingt durch ihre Ausrichtung,
das Nähmaterial zum Anschlag 5 hin. Maßgebend für den seitlichen
Schub ist dabei der Anpressdruck der Konturenrolle auf das Nähma-
terial:
• Werden die Nähteile beim Transport seitlich vom Anschlag weg
verschoben, ist der Anpressdruck zu niedrig,
• werfen sich die Nähteile am Anschlag auf, ist der Anpressdruck zu
hoch.
Der richtige Anpressdruck der Konturenrolle wird durch Nähversuche
im Zusammenwirken mit der Geschwindigkeit des Pullers ermittelt.

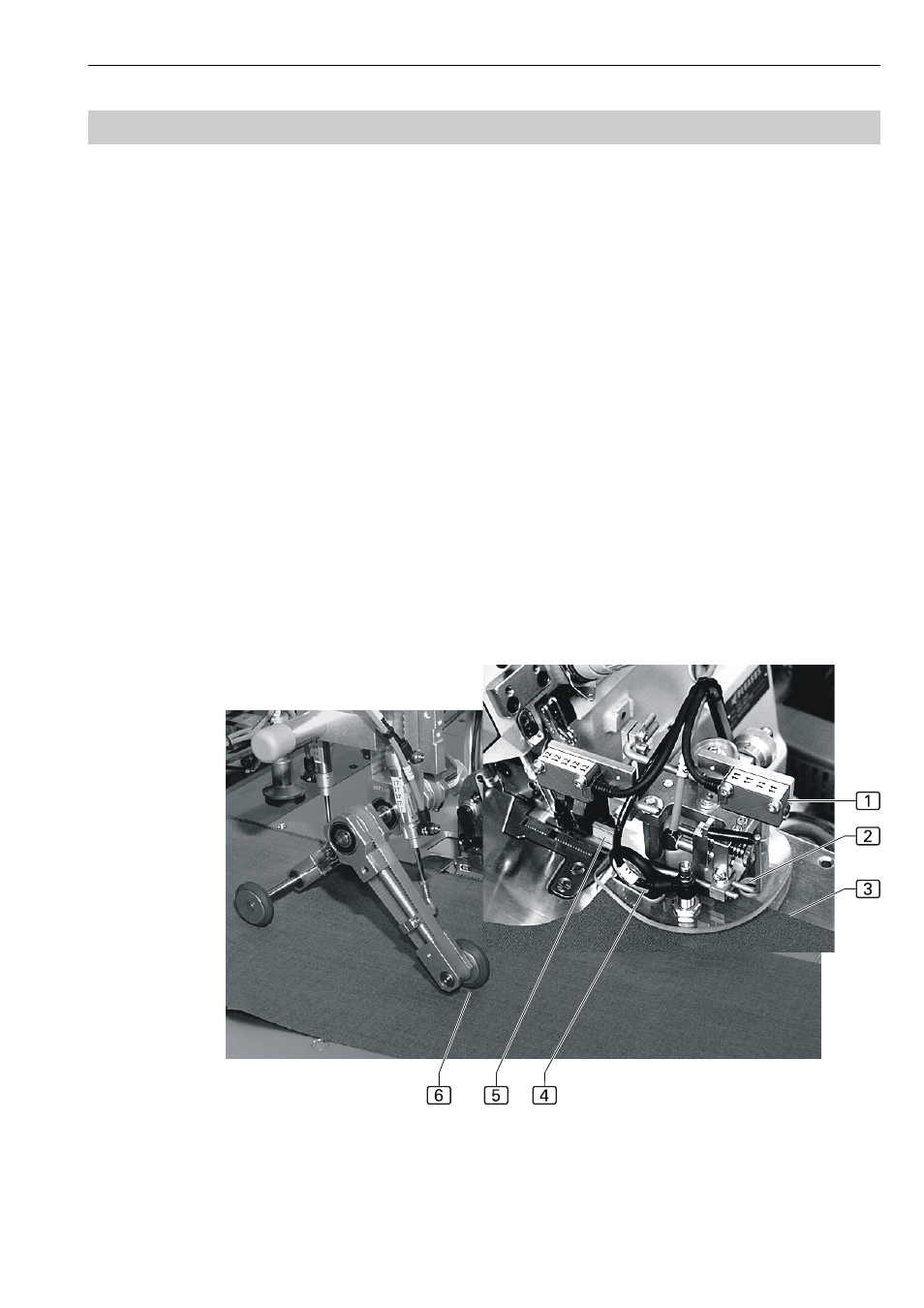

Abb. 5
