Serviceanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
C-14
C.5
Instandhaltung
C.5.6 Zahnriemen des Ausrollers tauschen
1. Transporteinheit manuell auf die Arbeitsplatte ab-
senken (siehe Teil D, Programmieranleitung).
2. Maschine abschalten.

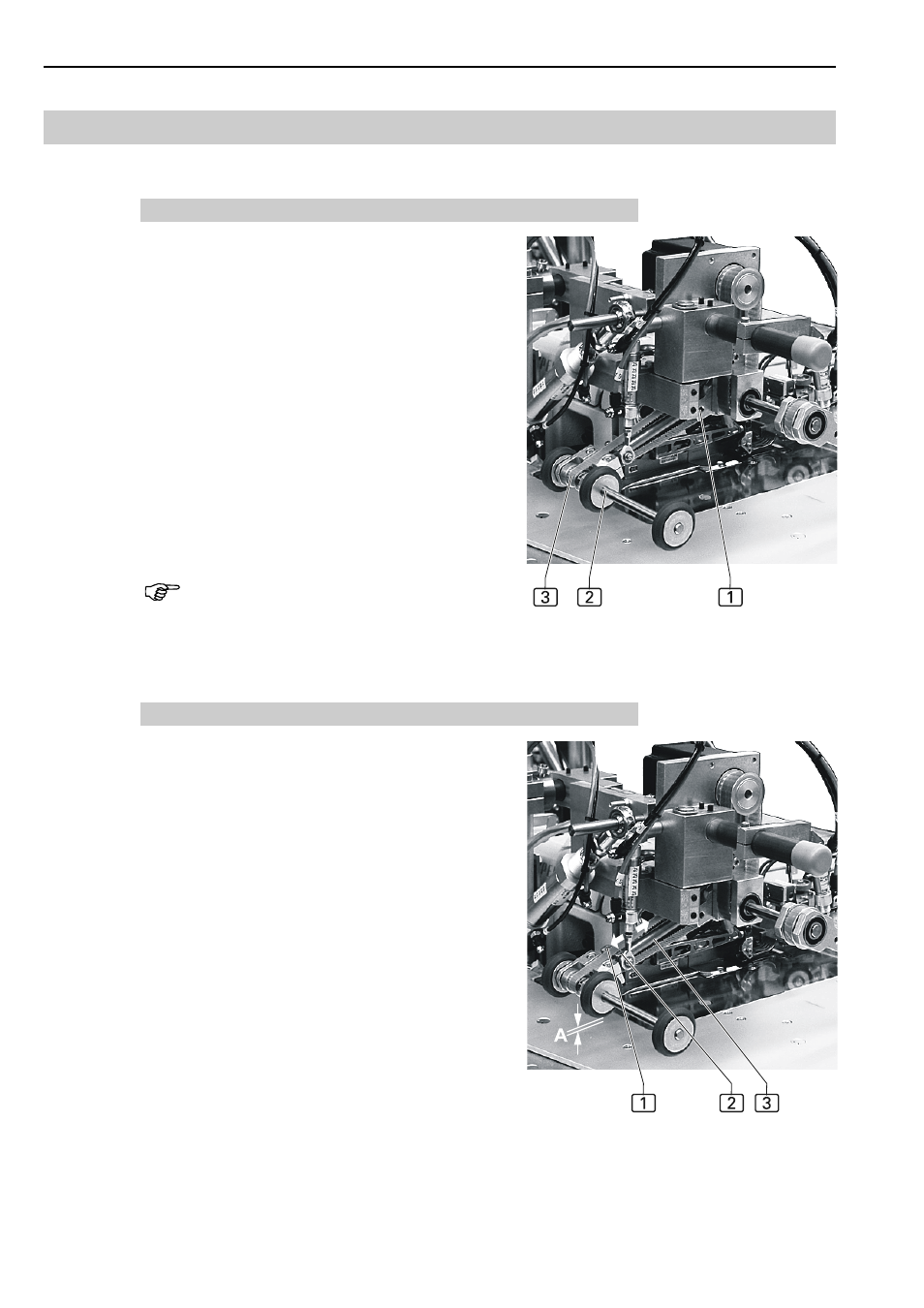

3. Abb. 5: Zahnriemen 3 entspannen, dazu die In-
nensechskantschraube 1 am Lager lösen und
die Distanzwelle mit den Transportrollen 2 nach
oben verschieben.
4. Zahnriemen aus der Antriebsrolle und der
Gleitrolle heben und abnehmen.
5. Zum Einbau den Zahnriemen in die Gleitrollen
und die Anriebsrolle legen und dann vorspannen.
Dazu die Distanzwelle mit den Transportrollen
nach unten verschieben und die Innensechskant-
schraube 1 festziehen. Bei richtiger Vorspan-
nung muss sich der Zahnriemen in der Mitte unter
spürbarem Gegendruck ungefähr 10 mm nieder-
drücken lassen.
HINWEIS - Ausrichtung Transportrollen!
Nach dem Tausch des Zahnriemens muss der Abstand der
Transportrollen zur Arbeitsplatte überprüft werden.
C.5.7 Transportrollen einstellen
Abb. 6: Die Transportrollen des Pullers, sowie des
Ausrollers sollten in abgesenkter Position die Arbeits-
platte berühren (es darf im abgesenkten Zustand
kein Abstand A vorhanden sein).
Der Anpressdruck der Transportrollen auf die Arbeits-
platte wird, separat für jede Maschine, durch einen
Druckminderer gesteuert (siehe Kap. C.15)
Transportrollen zur Arbeitsplatte einstellen:
1. Transporteinheit manuell auf die Arbeitsplatte ab-
senken (siehe Teil D, Programmieranleitung).
2. Maschine abschalten.
3. Um den Berührungskontakt zwischen Arbeitsplat-
te und den Transportrollen einzustellen, die Posi-
tion der Klemme 2 des Druckzylinders auf der
jeweiligen Distanzwelle 3 verändern:
• Die Fixierschraube 1 der Klemme öffnen und
die Klemme auf der Distanzwelle verschieben.
Um den Abstand zu verringen, die Klemme
nach oben verschieben, um den Abstand zu
vergrößern, die Klemme nach unten verschie-
ben.
Abb. 5
Abb. 6
