Serviceanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
C-21
C.5
Instandhaltung
C.5.15 Drücke einstellen

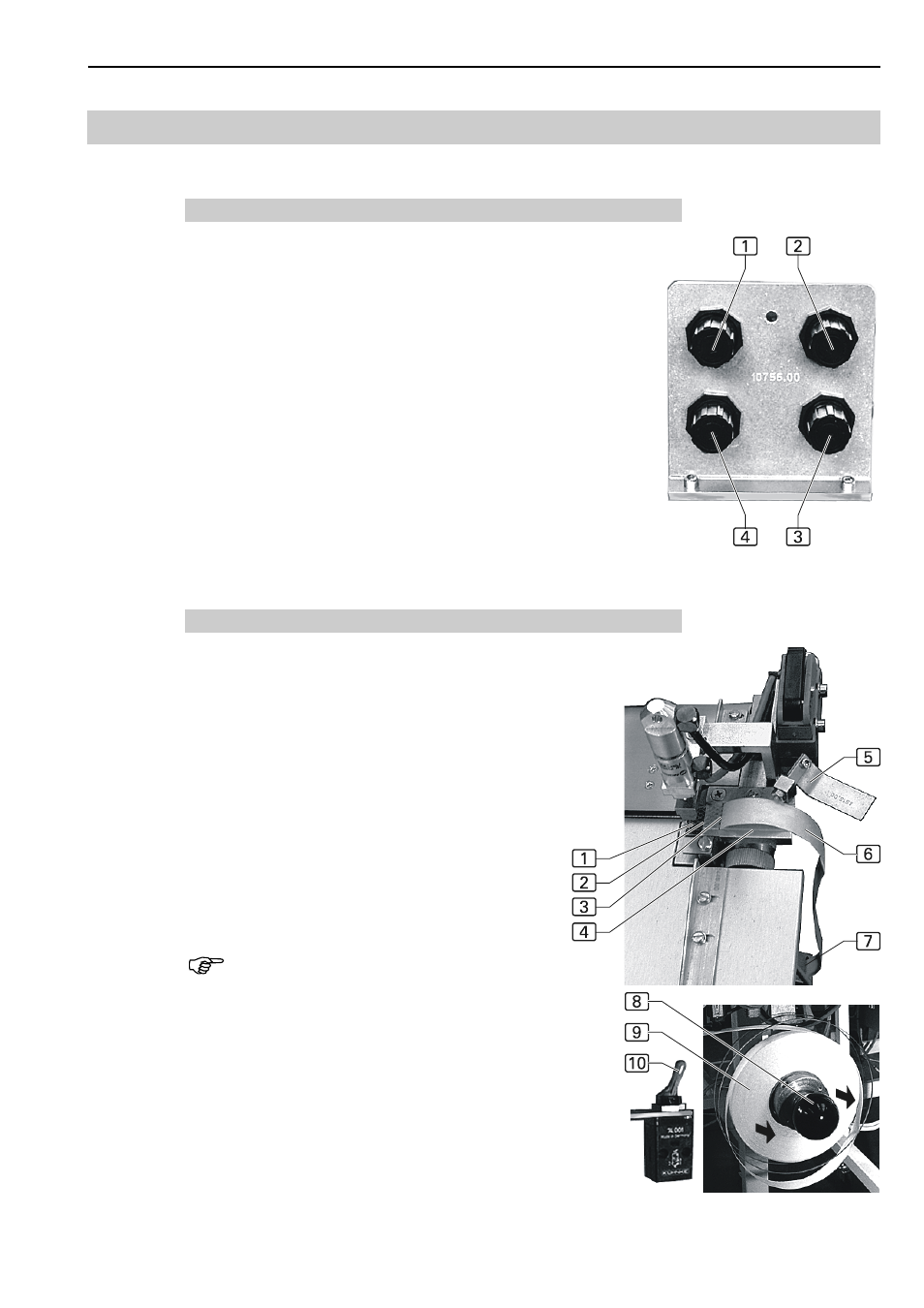

Abb. 14: Zur Verbesserung der Gleitfähigkeit der Nähteile sind im
Bereich der A- und B-Maschine Druckluftdüsen in die Arbeitsplat-
te eingelassen. Die Druckluft bläst von unten gegen die Nähteile
und erzeugt so ein Luftpolster, das die Reibung beim Transport
vermindert. Der Druck ist abhängig von der Schwere des zu ver-
arbeitenden Materials.
Der Anpressdruck der Rollen der beiden Transporteinrichtungen
auf die Arbeitsplatte lässt sich an die Stärke des zu verarbeitende
Material anpassen.
Die Druckluftstärke, die über separate Ventile eingestellt wird, ist
experimentell zu ermitteln. Um den Druck zu verändern:
1. Zum Entriegeln den Drehknopf des Ventils erst herausziehen
und dann durch Verdrehen den Druck einstellen.
2. Zum Verriegeln den Drehknopf wieder eindrücken.
1 Transporteinrichtung A-Maschine
2 Transporteinrichtung B-Maschine
3 Düsen Arbeitsplatte B-Maschine
4 Düsen Arbeitsplatte A-Maschine
C.5.16 Klebeband der Klebestation einlegen
Abb. 15: Das Klebeband wird von der Trommel ab-
gerollt. An der Führung wird das Klebeband vom Trä-
gerpapier getrennt und über den Unterstempel 1
der Heizpresse geschoben. Klebeband einlegen:
1. Scheibe 8 der Trommel abziehen, die Scheibe
ist lediglich auf die Trommel gesteckt.
2. Klebebandrolle 9 auf die Trommel schieben und
die Scheibe wieder auf die Trommel stecken.
3. Niederhalter 5 der Führung 4 zur Seite dre-
hen.
4. Klebeband vom Trägerpapier 6 trennen und das
Trägerpapier durch den Schlitz 3 führen.
5. Den Niederhalter wieder auf die Führung drehen
und das Klebeband an der Kante 2 der Führung
abschneiden.
HINWEIS - Stellung des Unterstempels!
Der Unterstempel muss zum Betrieb der
Klebevorrichtung immer in der abge-
senkten Position stehen. Durch Umlegen
des Schalters 5 kann der Unterstempel
in die jeweils obere oder abgesenkte Po-
sition gefahren werden.
Zum Reinigen wird der Unterstempel in
die obere Position gefahren und das
Heizmodul der Klebestation abgeschal-
tet.
Abb. 14
Abb. 15
