Serviceanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
C-16
C.5
Instandhaltung
C.5.9 Fotozellen der Konturenführungen positionieren

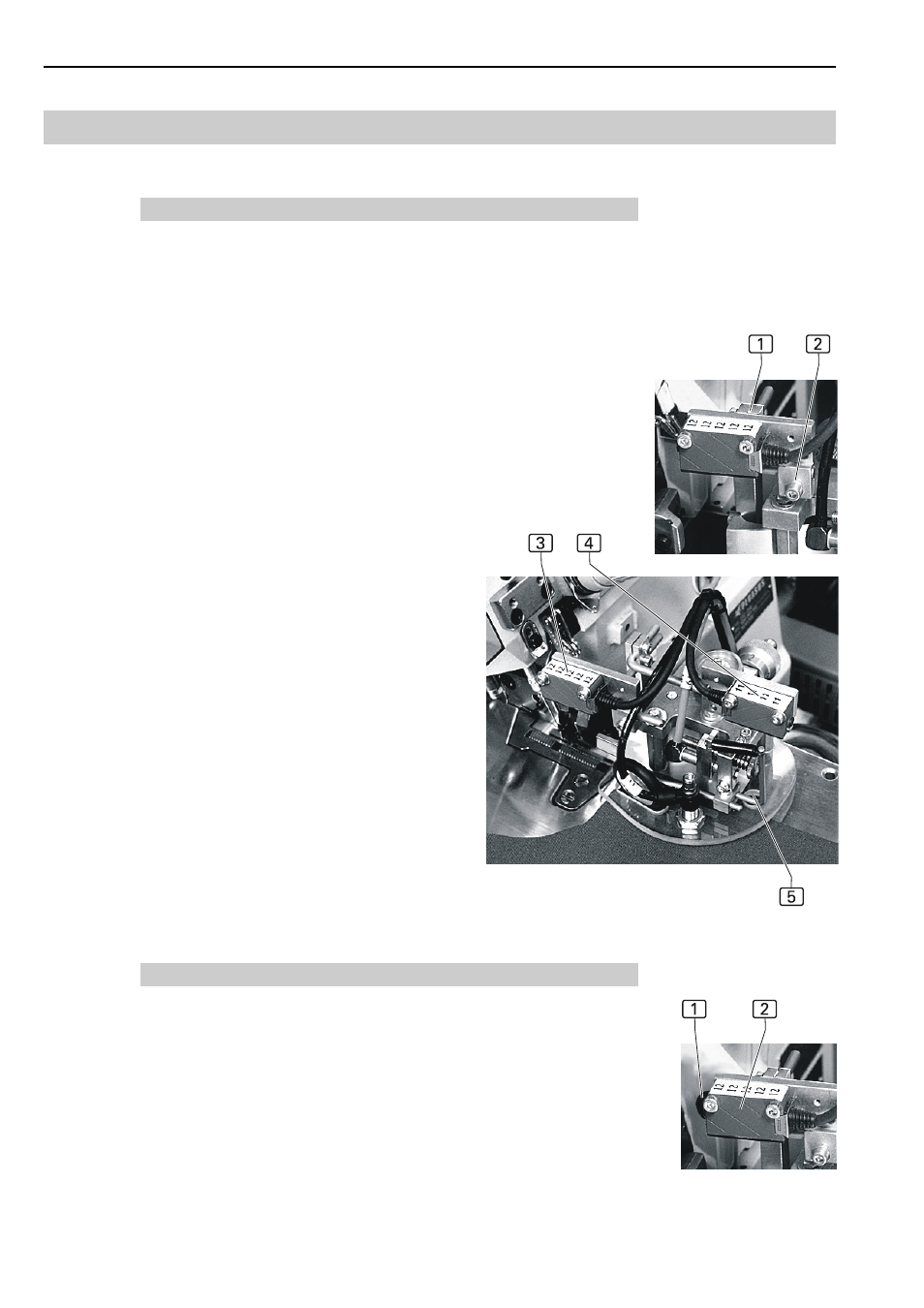

Abb. 11: Die Fotozellen der Konturenführungen sind durch Klemmblök-
ke auf den Stabhalterungen montiert. Die Position der Fotozellen ist
deshalb in alle Richtungen veränderbar. Der Lichtstrahl der Fotozellen
sollte immer mittig in der jeweiligen Folienscheibe positioniert werden.
Fotozelle ausrichten:
1. Position in X-Richtung verändern: Fixierschraube 1 des Klemm-
blockes öffnen.
2. Position in Z-Richtung verändern: Fixierschraube 2 des Klemm-
blockes öffnen.
3. Der Lichtstrahl der Fotozelle Nähstart 3 wird durch die polierte
Oberfläche der Näheinrichtung reflektiert.
4. Der Lichtstrahl der Fotozelle Konturenaussteuerung 4 wird von der
Folienscheibe durch die Bohrung 5 an der Stoffdurchführung re-
flektiert.
5. Position der Fotozellen einstellen und die Fixierschrauben wieder
festziehen.
C.5.10 Einstellung der Lichtempfindlichkeit der Fotozelle
Die Empfindlichkeit der Fotozelle muss auf das Nähmaterial eingestellt
werden. Die Einstellung wird mit Hilfe eines weißen Tuches an der Fo-
tozelle, die den Nähvorgang startet, durchgeführt.
1. Abb. 9: Sicherstellen, dass der Lichtstrahl der Fotozelle 2 nicht
durch irgendwelche Gegenstände unterbrochen ist.
2. Die Empfindlichkeit so einstellen, dass der Lichtstrahl das weiße
Tuch erkennt, wenn es in den Sensorbereich geschoben wird.
3. Potentiometer 1 an der Stirnseite der Fotozelle gegen den Uhrzei-
gersinn drehen, um die Empfindlichkeit vollständig zurückzustellen.
4. Empfindlichkeit stufenweise hochstellen und nach jeder Änderung
das weiße Tuch in den Sensorbereich der Fotozelle schieben. Ist
der Schwellenwert der Empfindlichkeit erreicht, erkennt die Fotozelle
dunkel und der Maschinenablauf startet.
Abb. 8
Abb. 9
