Serviceanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
C-26
C.5.21 Platine Schrittmotor einstellen
Die Platine zur Steuerung des Schrittmotors ist im Schaltkasten einge-
baut.
HINWEIS - Maschinenablauf!
Um zu verhindern, dass beim Wiedereinschalten bewegliche Maschi-
nenteile kollidieren, sollte vor einem Platinentausch die Maschine ma-
nuell in ihre Ausgangsposition zurückgefahren werden.
1. Druck aus dem Druckluftsystem der Maschine nehmen. Druck-
luftschlauch der Maschine von der bauseitigen Druckluftversor-
gung abkuppeln.
2. Quertransport in Ausgangsposition schieben.
VORSICHT - Schäden an Elektroteilen!
Die Schalter der Platine dürfen nicht verstellt werden,
solange an der Maschine Spannung anliegt.
Werden die Schalter unter Spannung verstellt, können
die davon betroffenen Elektroteile beschädigt oder un-
brauchbar werden!
Maschine vom Stromnetz nehmen und gegen verse-
hentlichen Wiederanschluss sichern.

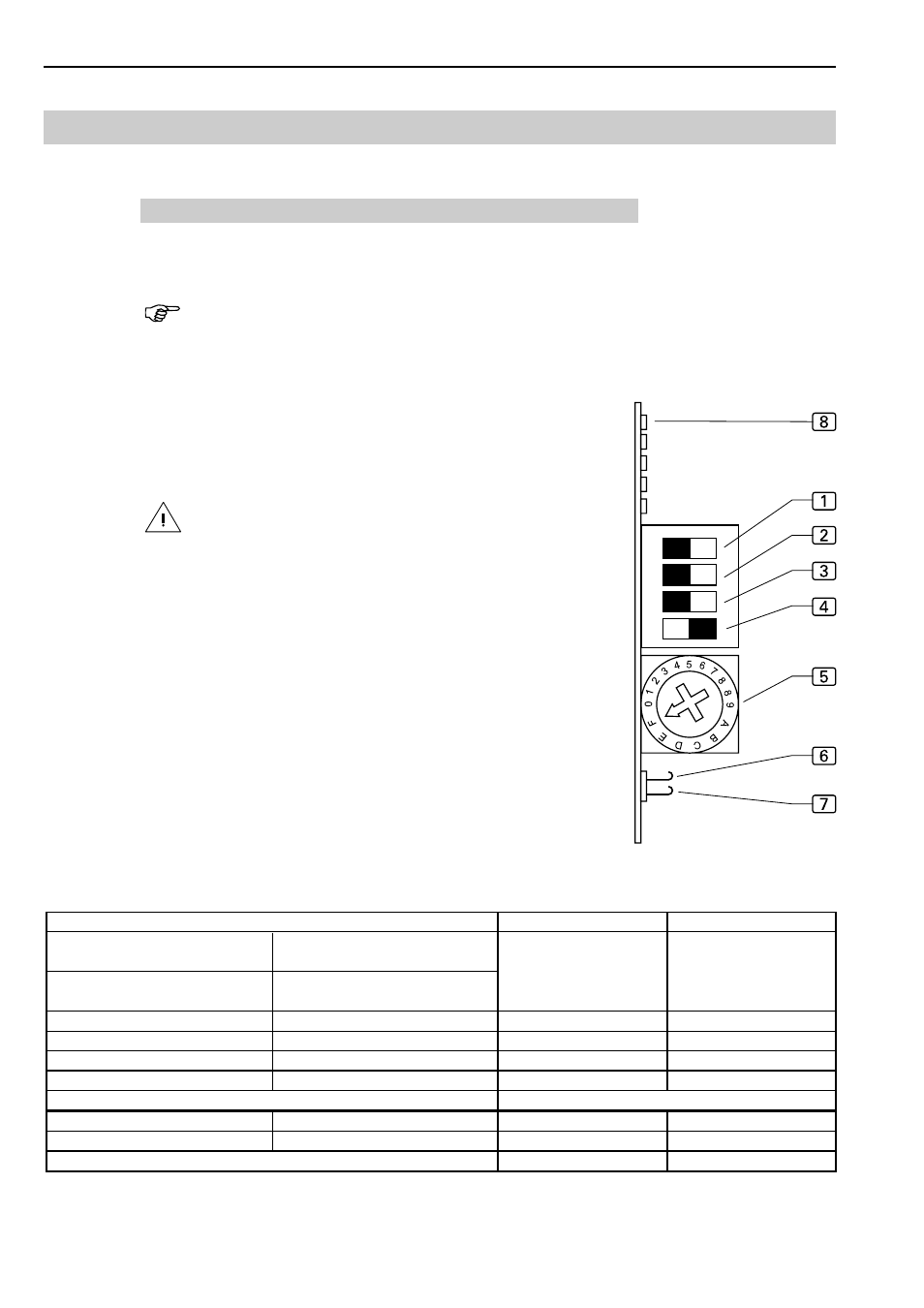

Abb. 20: Schalter der Platine einstellen:
1. Die Schrittzahl einstellen:
• an den DIP-Schaltern 1 und 2,
• Micro-Step an den Hakenschaltern 6 und 7.
2. Stromabsenkung am DIP-Schalter 3 einstellen.
3. DIP-Schalter 4 auf ON.
4. Motorphasenstrom einstellen, Drehschalter 5 auf F legen.
5. Versorgungsspannung einschalten. Bei korrekter Einstellung
der Platine leuchtet die LED 8 (Bereitschaft), das Bereit-
schaftsrelais zieht an.
C.5
Instandhaltung
DIP-Schalter 1 DIP-Schalter 2
200 2000 ON OFF
400 4000 ON ON
500 5000 OFF ON
1000 100000 OFF OFF
Stellung Drehschalter Phasenstrom DIP-Schalter 3 Stromabsenkung
F 5,50 A OFF ein
ON aus
Micro-Step
Signal 0 = stromlos, Signal 1 = stromführend
Hakenschalter offen
Signal = 0
Hakenschalter geschlossen
Signal = 1
Hakenschalter geschlossen
Signal = 0
Hakenschalter offen
Signal = 1
Abb. 20
