Seite 21
Bedienungsanleitung Mehrkopf-Umstechautomat 1365-4
Beisler GmbH
B-11
B.2
Funktion der Maschine
B.2.6 Transportieren

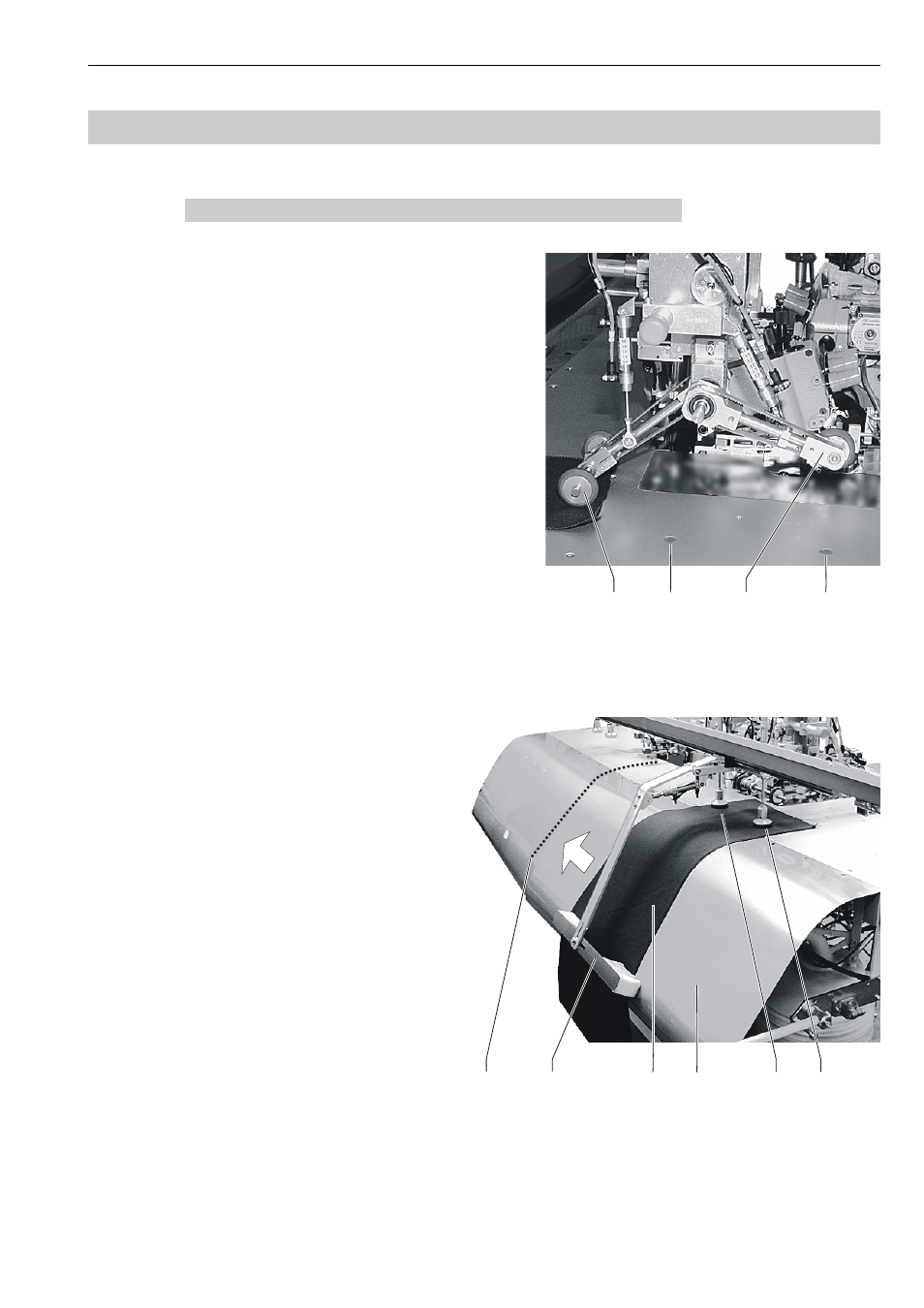

Transporteinheit A-Maschine, Abb. 10:
Die Transporteinheit an der A-Maschine besteht
aus dem Puller 2 und Ausroller 3.
Der Puller transportiert die Nähteile während
des Nähvorganges.
Der Ausroller befördert die Nähteile zum
Quertransport. Zusätzlich unterstützt er die
Transportfunktion des Pullers. Diese Funk-
tion kann wahlweise für schwere Stoffmate-
rialien zugeschaltet werden.
Zur Verbesserung der Gleitfähigkeit der Hosen-
teile sind im Bereich der A-Maschine sechs
Druckluftdüsen 1 in die Arbeitsplatte eingelas-
sen. Die Druckluft bläst von unten gegen die Ho-
senteile und erzeugt so ein Luftpolster, das die
Reibung beim Transport vermindert.
Quertransport, Abb. 11:
Der Quertransport, bestehend aus dem Doppels-
tempel 1 und Hilfsstempel 4, übernimmt die
Nähteile 3 an der A-Maschine und transportiert
sie über das Gleitblech 2 zur B-Maschine. Falls an der B-Maschine
der Nähvorgang noch nicht beendet ist, wird der Quertransport in ei-
ner Warteposition 5 vor der B-Ma-
schine angehalten.
Abb. 10
Abb. 11
