Serviceanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
C-18
C.5
Instandhaltung
C.5.12 Zahnriemen Quertransport tauschen
1. Maschine vom Stromnetz nehmen.
2. Quertransport bis zum Anschlag an die linke Aus-
gangsposition schieben.
3. Abb. 11: Die Befestigungsschrauben 3 der Ab-
deckung 4 herausschrauben und die Abdeckung
abnehmen.
4. Zahnriemen 5 entspannen, die beiden Fixier-
schrauben 2 lösen.
5. Die Kontermuttern der Stellschrauben 1 öffnen
und die beiden Stellschrauben zurückdrehen.
6. Die beiden Befestigungsschrauben 6 der beiden
Riemenklemmen 7 aus dem Lagerbock heraus-
schrauben. Zahnriemen abnehmen.
7. Tauschriemen auf die Antriebsrolle am Schrittmotor
und die Gleitrolle legen.
8. Die Enden des Zahnriemens sind mit Bohrungen
versehen. Die beiden Enden des Zahnriemens mit
den Riemenklemmen passgenau über die Bohrun-
gen des Lagerbocks legen und am Lagerbock ver-
schrauben.
9. Zahnriemen spannen, dazu die Befestigungsplatte
mit dem Schrittmotor verschieben und die beiden
Fixierschrauben 2 anziehen.
10.Die beiden Stellschrauben 1 eindrehen, bis der
Zahnriemen sich in der Mitte der Transportschiene
unter spürbarem Gegendruck ungefähr 10 mm nie-
derdrücken lässt.
11.Die Kontermuttern der Stellschrauben 1 und die
beiden Fixierschrauben 2 festziehen.
12.Die Abdeckungen aufsetzen und befestigen.

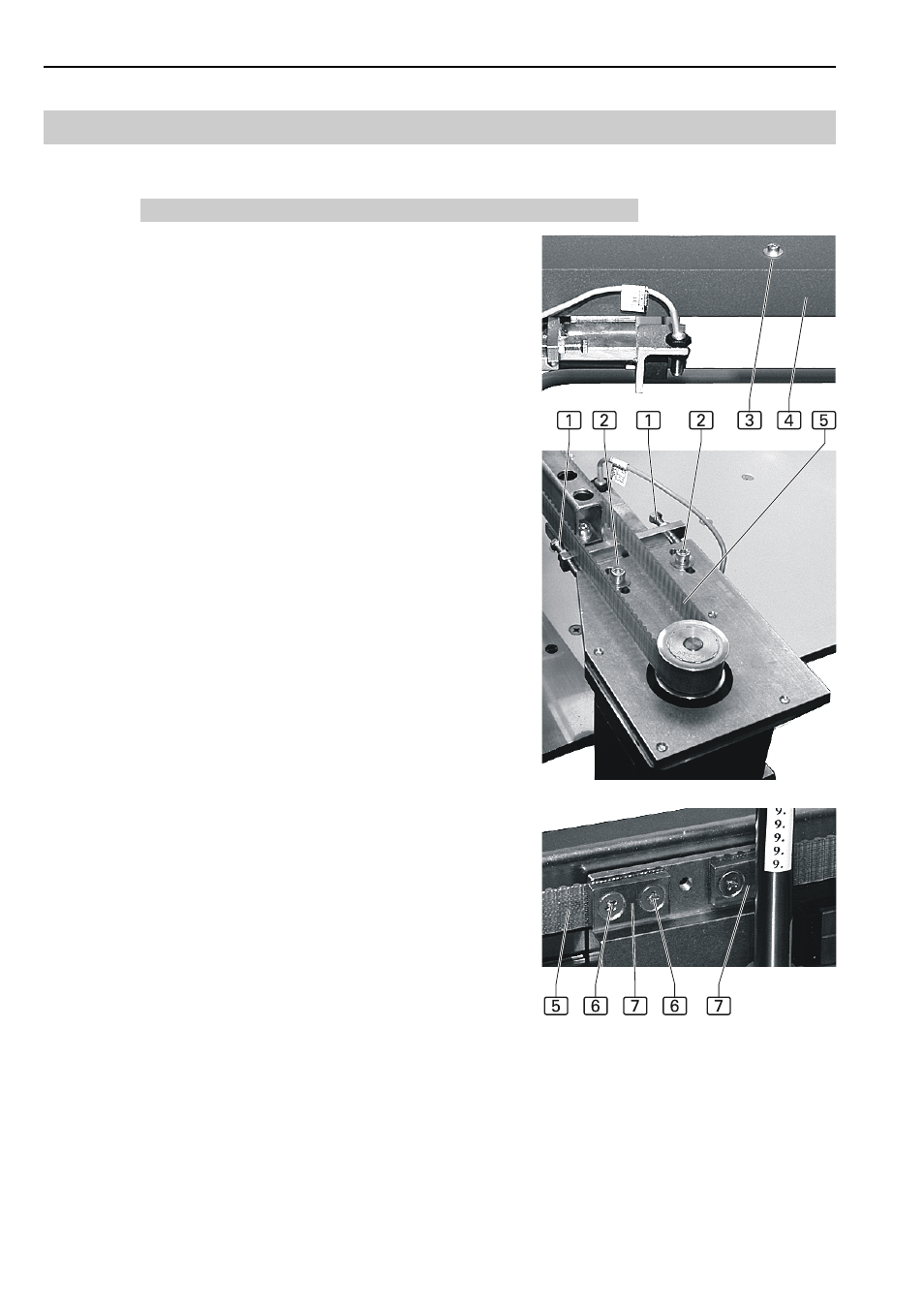

Abb. 11
