Bedienungsanleitung Mehrkopf-Umstechautomat 1365-4
Beisler GmbH
B-19
B.3
Bedienung
B.3.1 Maschine vorbereiten
Vor Produktionsbeginn müssen die Versorgungsanschlüsse überprüft, die
Maschine an Druckluft und das Stromnetz angeschlossen und der Näh-
kopf präpariert werden.
1. Maschine an das Stromnetz anschließen.
WARNUNG - Stromschlag!
Die Berührung stromführender Teile kann zu einem lebens-
gefährlichen Stromschlag führen. Stecker und Stromkabel vor
dem Netzanschluß auf Beschädigung überprüfen.
Beschädigte Stecker, Steckdosen oder Netzkabel dür-
fen nicht zum Netzanschluss verwendet werden!
Die Maschine wird an eine Netzspannung von 230 V
±10 % bei 50/60 Hz angeschlossen. Die Zuleitung muss
über einen Querschnitt von min. 1,5 mm verfügen.
Überprüfen Sie vor dem Anschluss an das Stromnetz,
ob die Werte des Stromversorgungsnetzes der Be-
triebsräume mit den Angaben auf dem Typenschild an
der Maschinenrückseite übereinstimmen.
Stimmen die Angaben für Spannung (V) und maximalen
Strom (A) nicht überein, darf die Maschine nicht ange-
schlossen werden.
Den Schutzkontaktstecker in eine ordnungsgemäß ge-
erdete und abgesicherte Steckdose stecken.
Stellen Sie sicher, daß keine Zug- oder Druckkräfte auf
das Stromkabel einwirken.
2. Maschine am Hauptschalter einschalten. Schalter auf Position I legen.
Nach dem Einschalten wird das Steuerprogramm der Maschine hoch-
gefahren. Am Display wird das zuletzt ausgewählte Nahtprogramm
angezeigt.
3. Heizmodul einschalten. Warten, bis der rote Leuchtmel-
der erlischt und damit anzeigt, dass der Unterstempel
die Heiztemperatur erreicht hat.

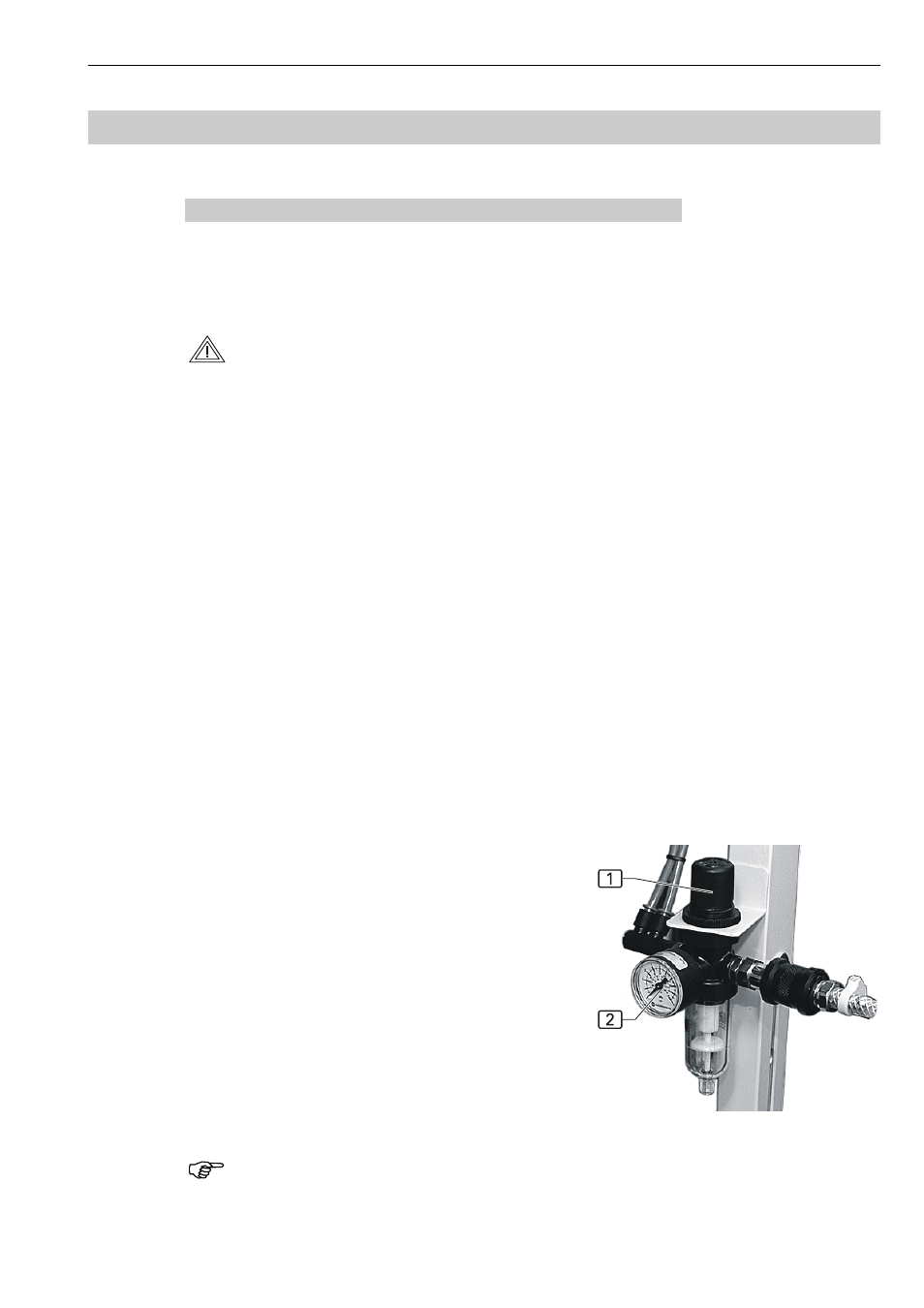

4. Abb. 19: Maschine an Druckluftversorgung anschlie-
ßen. Dazu die Steckkupplung des Druckluftschlauches
in die Aufnahme der Druckluftversorgung des Betriebs-
raumes stecken. Die Druckluft wird durch einen Druck-
minderer 1 auf den nötigen Betriebsdruck von 6 bar
reduziert. Am Manometer 2 kontrollieren, ob der rich-
tige Betriebsdruck eingestellt ist. Der Druckminderer ist
am Maschinengestell unterhalb der B-Maschine mon-
tiert.
5. Nadel einsetzen, Garn für Oberfaden einfädeln und Spu-
le für Unterfaden in den Nähkopf einsetzen (siehe dazu
die Betriebsanleitung des Herstellers oder Vertreibers
des Nähkopfes).
HINWEIS - Einfädeln der Nadel!
Das Einfädeln der Nadel wird durch die Programmsteuerung
an beiden Maschine unterstützt.
Abb. 19
