12
Erläuterungen
Fortsetzung
Technische Daten
Einsatzgrenzen der Bodenventile
Nenndruck PN [ bar] 25
Prüfdruck [bar ] 37,5
Temperaturbereich mit Ventilkegeldichtung CR [°C] – 40 bis + 50
Temperaturbereich mit Ventilkegeldichtung PTFE [°C] – 50 bis + 50
Anschlussart am Gehäuse der Bodenventile
Schweißmuffen für Verteilerrohr
mit Außendurchmesser 88,9 mm
Druckfederkraft am Ventilkegel [N] 322 ± 30
Hub des Ventilkegels [mm] > 21,2
Widerstandsbeiwert
]
Befüllen Entleeren
3,3 2,8
Achtung
Die Einsatzgrenzen der Bodenventile sind dem Typenschild
zu entnehmen!

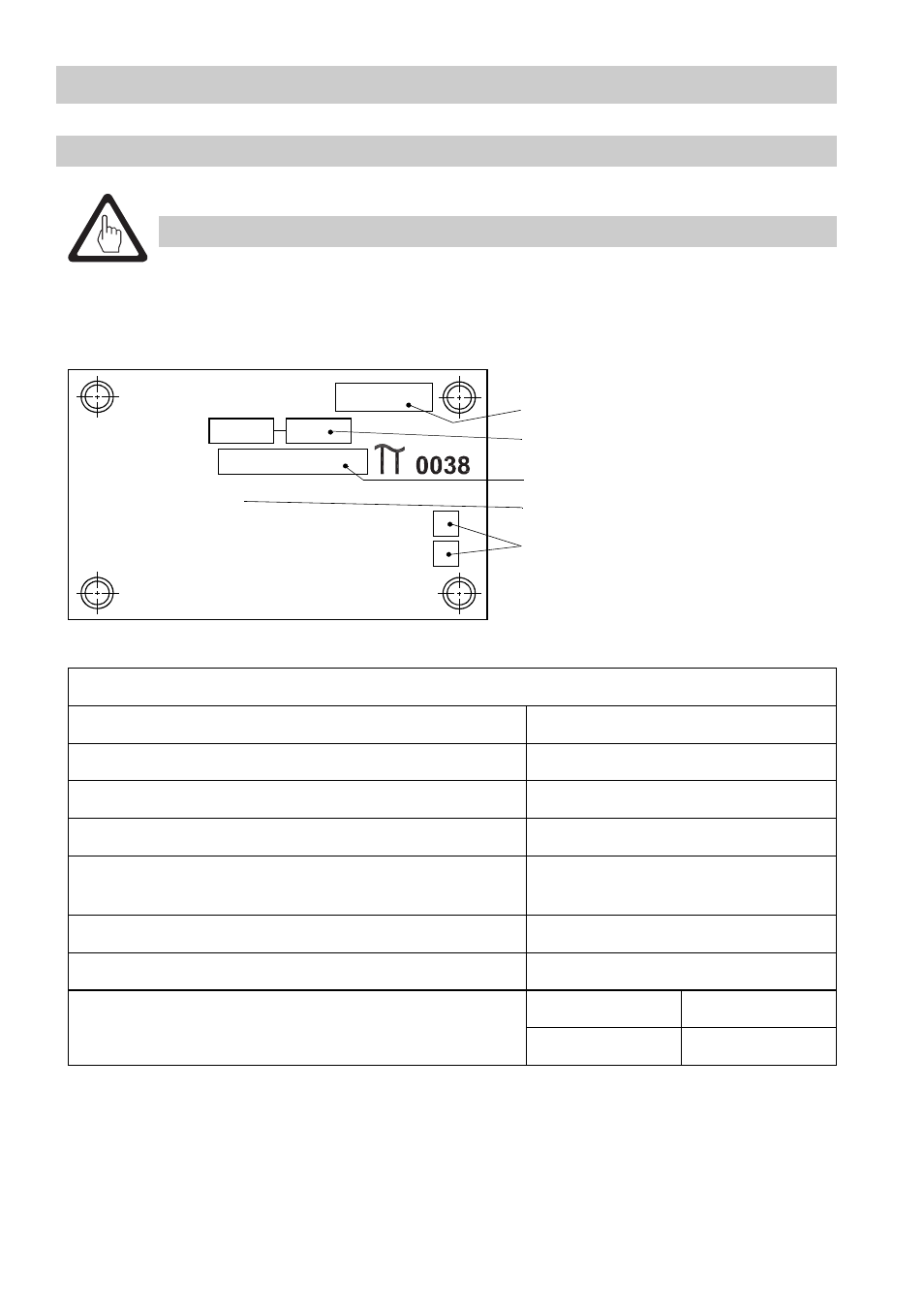

Typenschildzeichnung Typenschildangaben
Typ des Bodenventils
Bauteilzulassung
Gestra-Fabriknummer
Prüfdruck
Art der Ventilkegeldichtung
im Ventilaufsatz
TÜ. AGG.
Fabrik-Nr.:
P
prüf
: 37,5bar
T
min.
: - 50°C Kegeldichtung PTFE
T
min.
: - 40°C Kegeldichtung CR
GESTRA HWV
MADE BY GESTRA
