26
Einbau
Fortsetzung

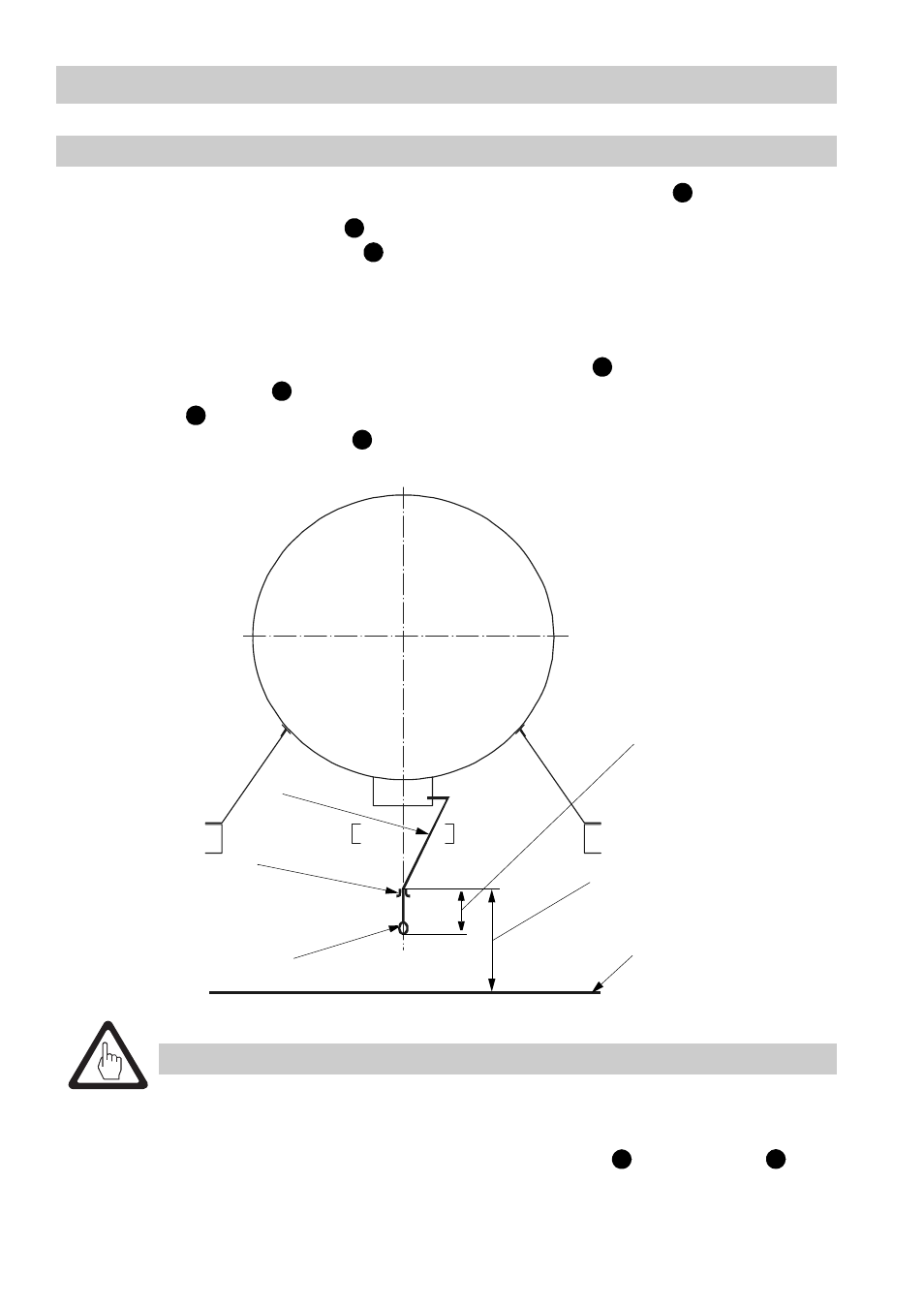

Straffseilführung
Am Kesselwagen ist zur Lenkung des Straffseils eine Führungshülse anzubringen.
Die Position der Führungshülse ist so zu wählen, dass das Straffseil mit einem Winkel
von ca. 45° aus der Steuereinheit des Bodenventils austreten kann.
Zeichnung siehe Seite 4
1. Das Straffseil wird vom Hersteller mit einer Länge von 1500mm geliefert und muss
auf die benötigte Länge gekürzt werden.
2. Zur Verbindung des Straffseils mit dem Schienenhaken bzw. der Straffseilbetäti-
gung wird ein Ring nach DIN 26026 am Straffseil angebracht.
Der Ring ist nicht Bestandteil des Gestra-Lieferumfangs!
Die Befestigung des Ringes erfolgt mit Hilfe der mitgelieferte Drahtseilklemme.
Die Schrauben der Drahtseilklemme sind mit 2Nm anzuziehen.
Y
Y
X
C
D
D
D
Bei Pufferstand 1060
Führungshülse
Ring zum Einhängen der
Straffseilbetätigung
Straffseil
Bei geöffneter Stellung
des Ventils
Schienenoberkante
52
0
27
0
Achtung
Das Straffseil darf nicht über scharfen Kanten gelenkt oder gezogen
werden.
Die Anordnung des Straffseils, der Führungshülse und des Rings
zum Einhängen der Straffseilbetätigung muss der DIN 26026 und
EN 12561-3 entsprechen.
Y D
