43
Instandsetzung
Fortsetzung

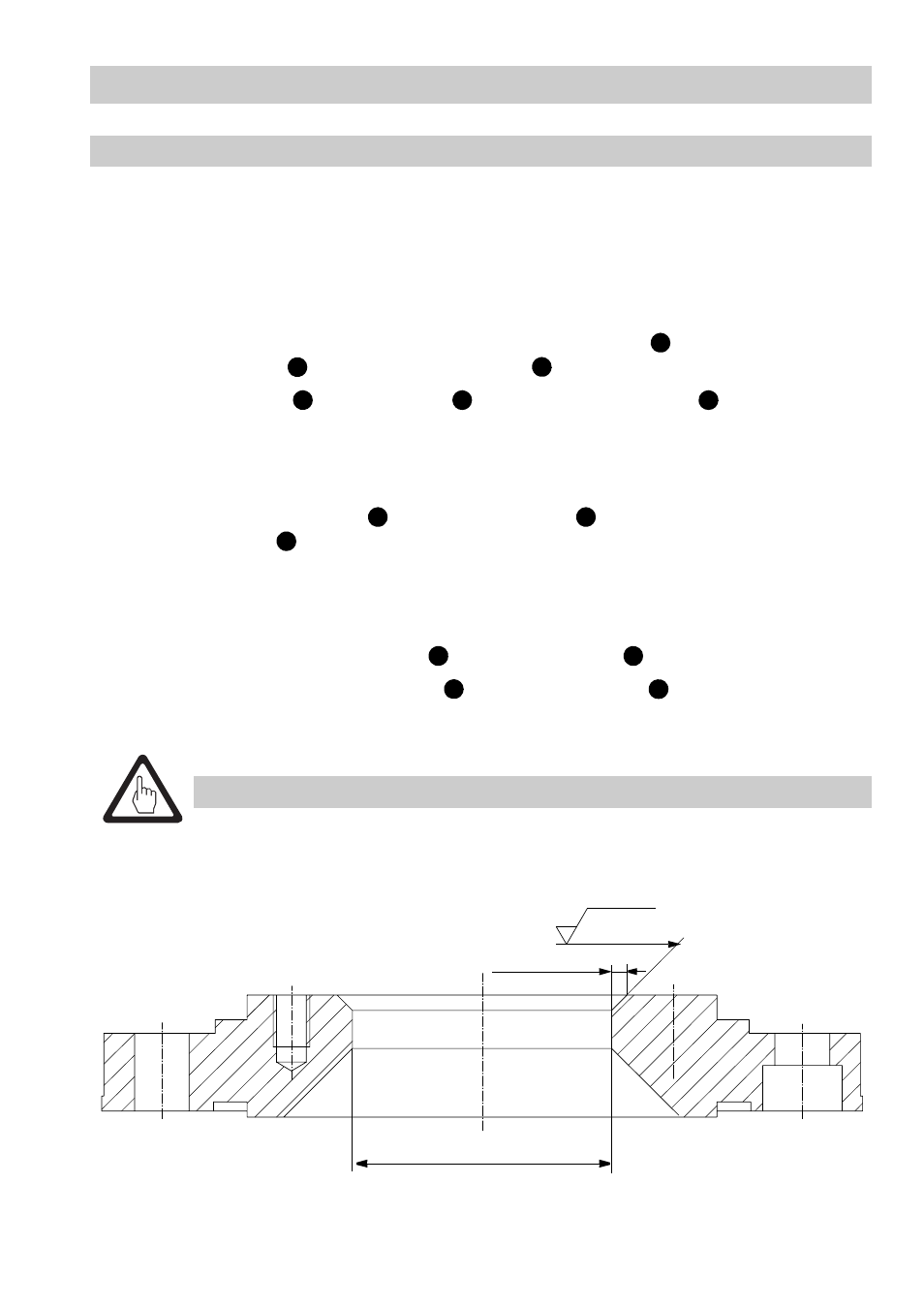

Nacharbeit des Sitzflansches
Bei kleinen Beschädigungen der Dichtfläche des Sitzflansches kann dieser ausgebaut
und unter Beachtung der unten aufgeführten Zeichnung aufgearbeitet werden.
Dazu wird folgende Reihenfolge zum Ausbau des Sitzflansches vorgeschlagen:
Zeichnung siehe Seite 42
1. Die Baugruppen Gehäuse und Antriebszylinder müssen abgebaut werden.
2. Der Sitzflansch wird nach Lösen der 12 Zylinderschrauben mit den dazu gehören-
den Federringen ausgebaut. Die Dichtung wird entfernt.
3. Die 6 Stehbolzen mit den Hülsen sind aus dem Sitzflansch herauszuschrau-
ben.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge:
Zeichnung siehe Seite 46
1. Zuerst werden die Hülsen auf die 6 Stehbolzen geschoben und mit 25 Nm in
den Sitzflansch geschraubt. Die Schrauben sind mit einem handelsüblichen
Schmierstoff einzufetten und anzuziehen.
2. Dann erfolgt die Montage des Ventilaufsatzes entsprechend dem vorgegebenen Ab-
lauf (siehe Seite 42).
3. Danach wird eine neue Dichtung auf den Sitzflansch aufgelegt.
4. Mit Hilfe der 12 Zylinderschrauben mit den Federringen wird der Ventilaufsatz
mit 120 Nm mit dem Blockflansch montiert. Die Schrauben sind mit einem handels-
üblichen Schmierstoff einzufetten und über Kreuz in mehreren Schritten anzuziehen.
23
24 6
4 5 7
5 4
7
6 7
23 24
Achtung
Die vorgegebenen Anziehmomente sind unbedingt einzuhalten.
(Ø85)
max.5x45°
Ra 0,8
