42
Instandsetzung
Fortsetzung
Wechsel der Ventilkegeldichtung
Fortsetzung
Die Montage des Ventilaufsatzes erfolgt in umgekehrter Reihenfolge der Demontage:

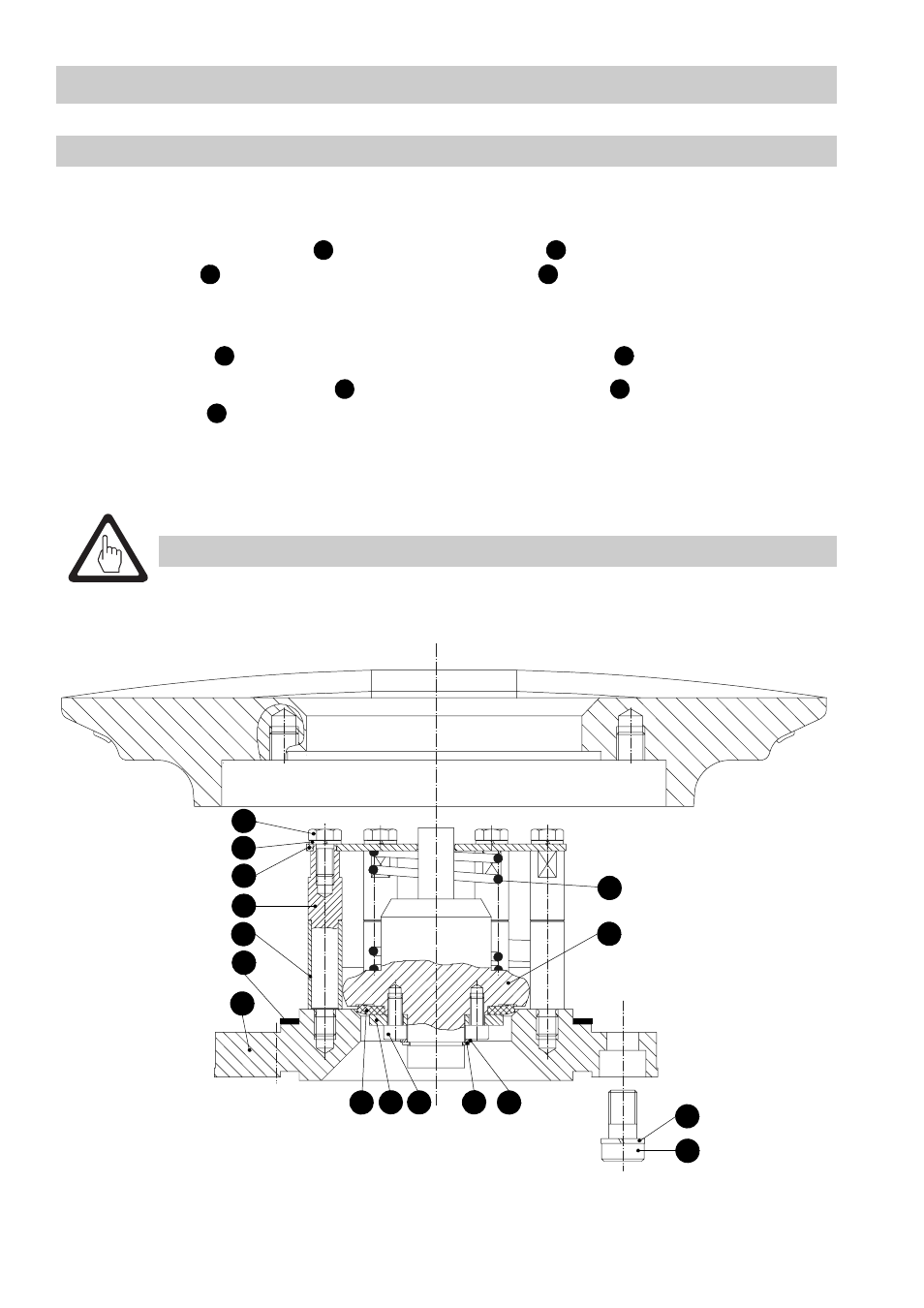

Zeichnung siehe unten
1. Die Ventilkegeldichtung wird auf den Ventilkegel aufgelegt und die vier Zylinder-
schrauben werden zusammen mit der Scheibe mit 15 Nm verschraubt. Die
Schrauben sind mit einem handelsüblichen Schmierstoff einzufetten und über Kreuz
in mehreren Schritten anzuziehen.
2. Die Scheibe wird im Anschluss mit dem Sicherungsring gesichert.
3. Die 6 Sechkantschrauben werden mit den Federringen mit 25 Nm in die
Stehbolzen eingeschraubt. Die Schrauben sind mit einem handelsüblichen
Schmierstoff einzufetten und über Kreuz in mehreren Schritten anzuziehen.
Bei der Montage der Bodenventile von außen erfolgt der Einbau an Hand des Kapitels
Einbau (siehe Seite 19 für HWV 205/1-DN 80 und Seite 22 für HWV 215/1-DN 80).
31 25
29 30
27 28
1 2
3
Achtung
Die vorgegebenen Anziehmomente sind unbedingt einzuhalten.
31 28 29 30
1
2
3
4
5
6
25
26
23
24
27
7
