46
Instandsetzung
Fortsetzung

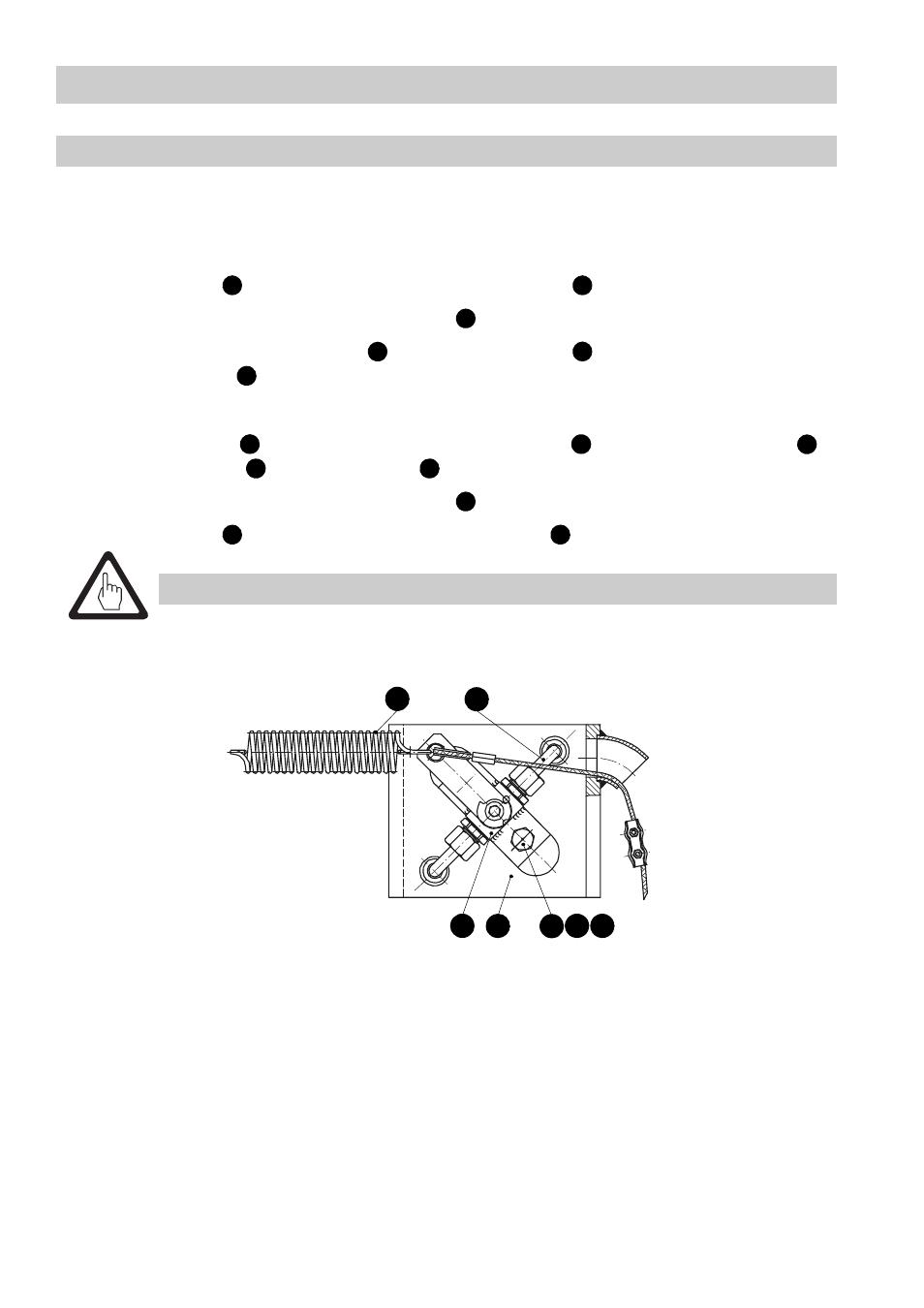

Wechsel der Steuereinheit am Bodenventil
An der Steuereinheit wird der Kugelhahn mit dem vormontierten Straffseil gewechselt.
Bei der Demontage wird folgende Reihenfolge vorgeschlagen:
Zeichnung siehe unten
1. Die Zugfeder wird aus dem Hebel des Kugelhahns ausgehängt.
2. Die Anschlüsse der Hydraulikschläuche werden gelöst.
3. Die beiden Sechskantmuttern mit den Federringen werden abgeschraubt und
der Kugelhahn kann abgenommen werden.
Zur Montage wird folgende Vorgehensweise empfohlen:
1. Der Kugelhahn wird mit zwei Sechskantschrauben und Sechskantmuttern
mit Federringen an der Halterung mit dem Anziehmoment von 25 Nm befestigt.
2. Die Anschlüsse der Hydraulikschläuche werden angeschraubt.
3. Die Zugfeder wird in den Hebel des Kugelhahns eingehängt.
42 36
41
39 40
36
36 38 39
40 37
41
42 36
Achtung
Die vorgegebenen Anziehmomente sind unbedingt einzuhalten.
42 41
38 39 40 37 36
