Einbau
Fortsetzung
Verbindungsleitungen
Fortsetzung
Ist die Verlegung der Verbindungsleitungen zu den Anschlüssen der Antriebszylinder der
Bodenventile HWV 205/1-DN80 oder HWV 215/1- DN80 aus baulichen Gründen
schwierig oder unmöglich, können die Anschlüsse der Anzeigezylinder mit den Befüllan-
schlüssen getauscht werden.
Hierzu wird ein Maul-/ Ringschlüssel mit SW 19 verwendet. Die Anschlüsse (siehe unten)
sind mit einem Anziehmoment von 40 Nm zu montieren.

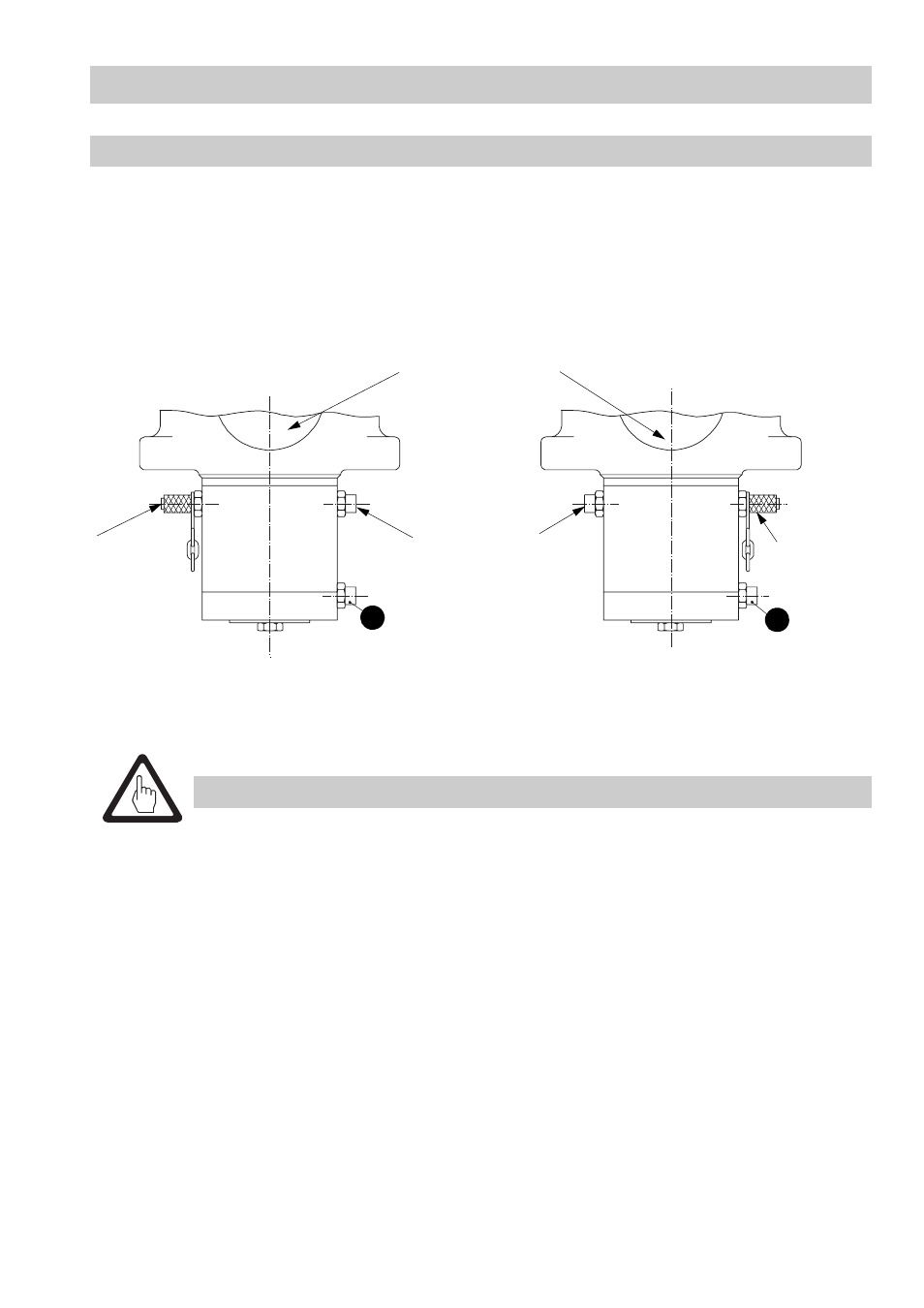

HWV 205/1
Standard-Belegung bei Auslieferung
Anschluss für
Anzeigezylinder
Befüll-
anschluss Befüll-
anschluss
P P
HWV 215/1
Standard-Belegung bei Auslieferung
Schweißmuffe
für Verteilerrohr
Achtung
Die Hydraulikrohre müssen der DIN 2391 entsprechen
und aus St 37.4 NBK mit einer Wandstärke 10x1mm bestehen.
Hydraulikschläuche müssen nach EN 853-1SN 8 gefertigt sein.
Beim Einbau der Verbindungsleitungen ist auf eine leichte Neigung zur
Mitte hin zu achten, um das Hydrauliksystem entlüften zu können.
Bei Notwendigkeit sind zusätzliche Maßnahmen gegen Schwingungen
des Querstrangs zu ergreifen.
Bei den Hydraulikrohren zu den Antriebszylindern müssen Dehnungsbö-
gen vorhanden sein, um eventuelle Schwingungen aufnehmen zu können.
Die Weichdichtungen der Anschlüsse sind auf Beschädigung zu kontrol-
lieren. Nur unbeschädigte Weichdichtungen können wiederverwendet
werden. Defekte Dichtungen sind auszutauschen.
