3 Installation
15

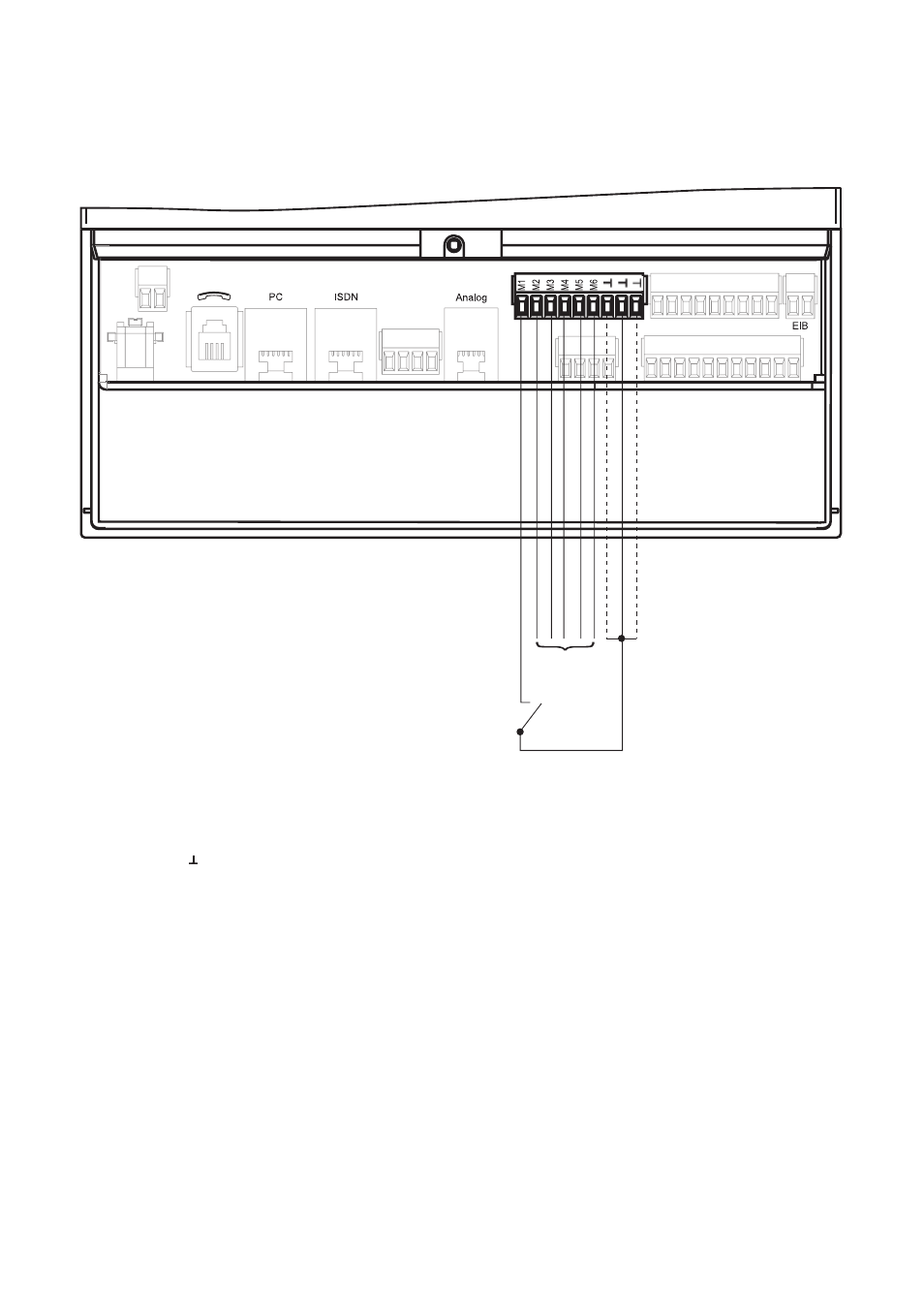

3.2.3
Belegung der Meldeeingänge
potenzialfreie
Kontakte für
Meldeein-
gänge
wie M1
Zwischen den Anschlussklem-
men M1 und
(Massepoten-
zial) wird der gewünschte
Schaltkontakt angeschlossen.
Der Meldeeingang M1 führt im
Leerlauf eine Spannung von
3,3 V. Ist der Eingang als
„Schließerkontakt“ konfiguriert,
wird beim Schließen des Kon-
taktes die gewünschte Aktion
vom TC Plus ausgeführt. Bei
der Konfiguration als „Öffner-
kontakt“ wird die Aktion beim
Öffnen des Kontaktes ausge-
führt.
3.2
Anschlüsse
