3 Installation
3.2.7

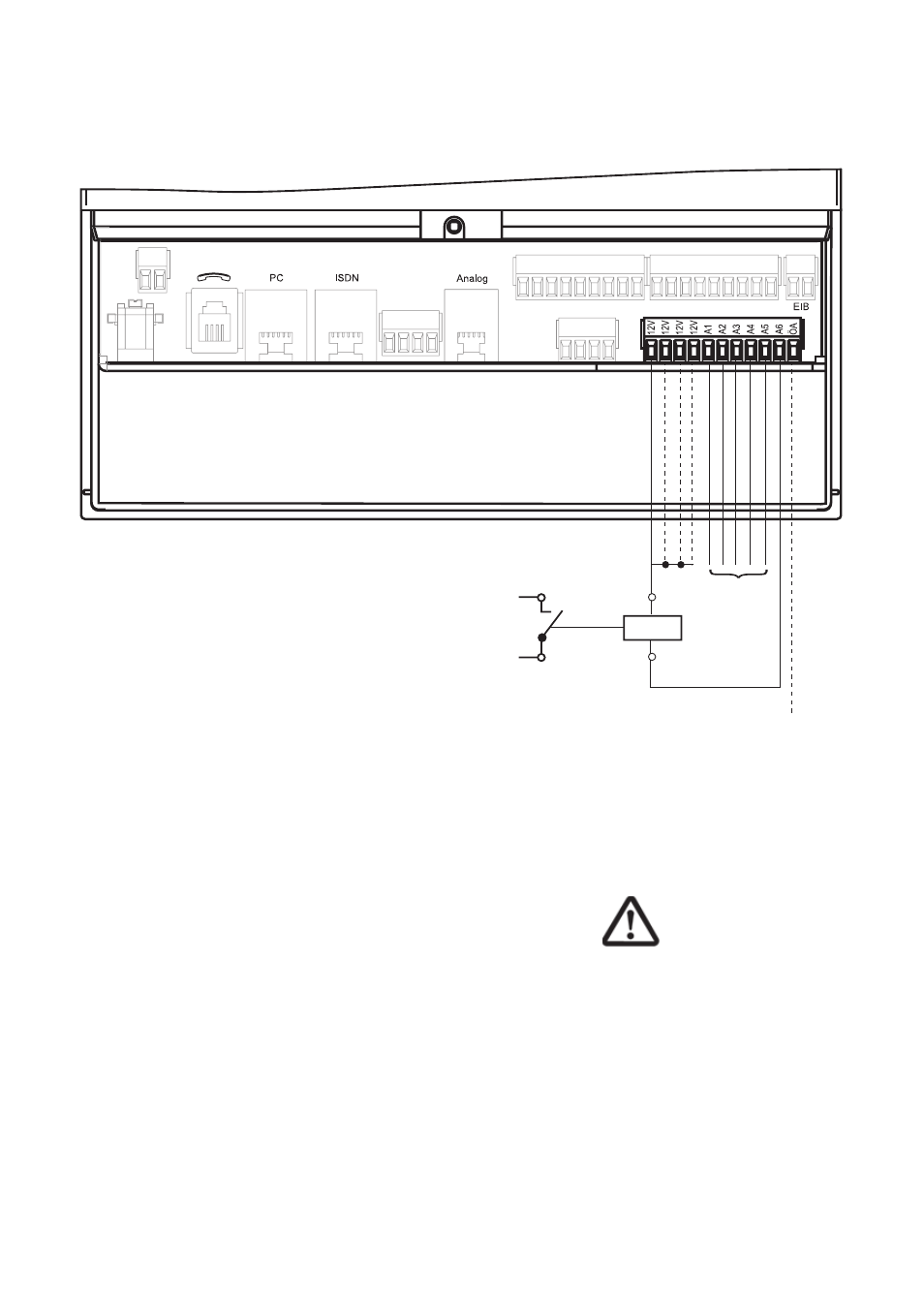

Belegung der Schaltausgänge
konventionelles Gerät
(230-V-Schaltkreis)
Relais 12 V DC
(100 mA)
wie A6
örtl. Alarm
(wie A6)
Der TC Plus stellt sechs Aus-
gänge mit 12V DC zur Verfü-
gung, an die über Relais
sechs konventionelle Geräte
und zusätzlich ein örtlicher
Alarmgeber angeschlossen
werden können. Diese Relais-
ausgänge sind bei Verwen-
dung des mitgelieferten Ste-
ckernetzgerätes (15 W,
1,25 A) mit je maximal
200 mA belastbar und kurz-
schlussfest. Die Stromaufnah-
me der Steuerrelais sollte
100 mA nicht überschreiten.
Im Ruhezustand beträgt die
Stromaufnahme des TC Plus
ca. 150 mA.
Die Ausgänge des TC Plus
werden durch Open-Collector-
Ausgänge von Transistoren
gebildet. Zwischen den Klem-
men +12V und A1 wird eine
Relaisspule angeschaltet. Der
Ausgang A1 liegt im einge-
schalteten Zustand an Masse.
Im ausgeschalteten Zustand
hat er undefiniertes Potenzial.
Bitte beachten Sie
bei der Beschaltung
der Ausgänge, dass
das zum Lieferumfang gehö-
rende Netzgerät maximal
1,25 A leistet.
3.2
Anschlüsse
