6 Konfiguration
57
6 Konfiguration
57
6.3.4.1 Eingangsparameter für ein 1-Bit-Objekt
1

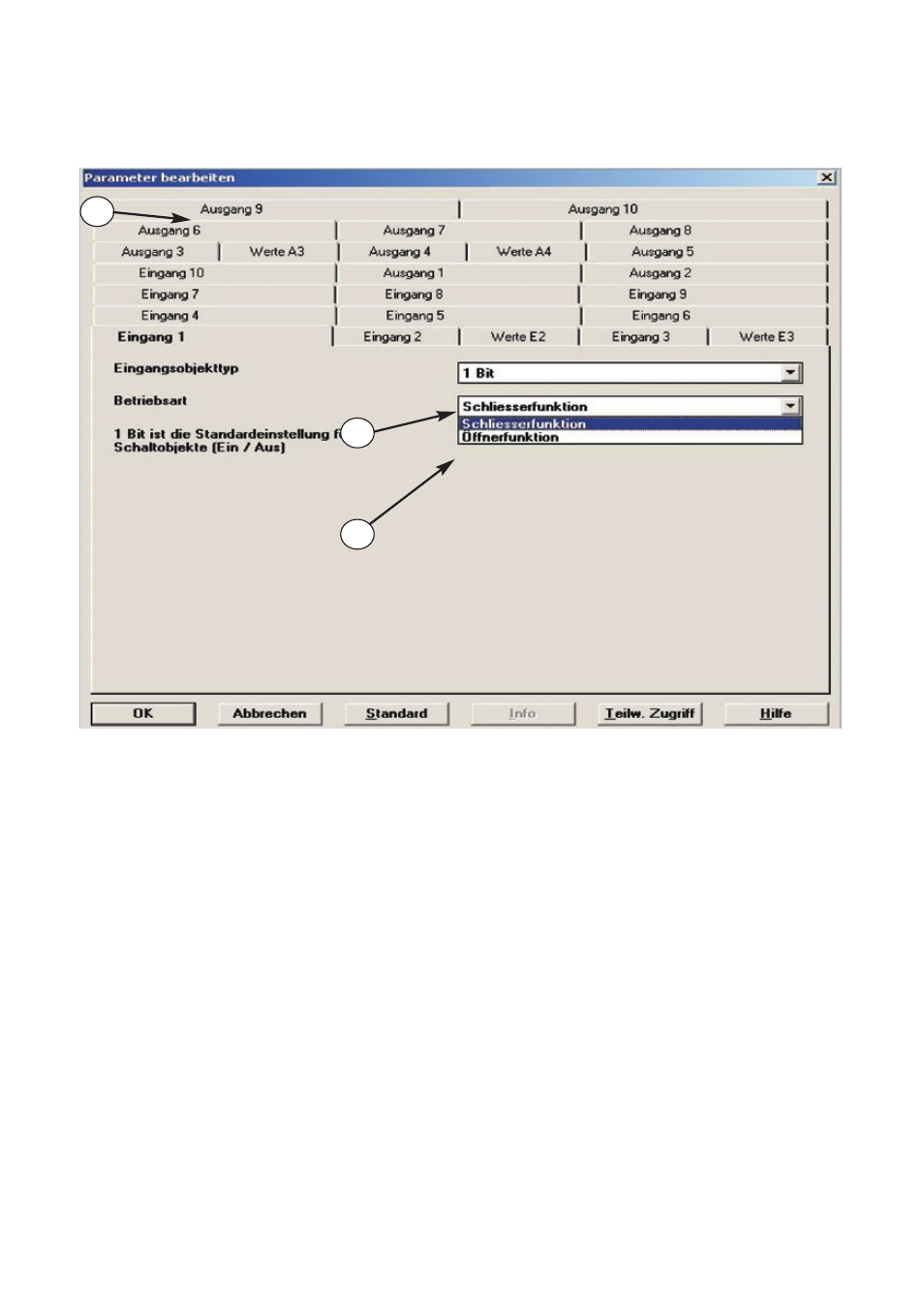

An den Registerreitern
kann ausgewählt werden,
ob ein Eingang bzw. Aus-
gang oder dessen Werte
eingestellt werden sollen.
2
Im Bild wird der Eingang 1
als 1-Bit-Objekt genutzt.
Mit diesem EIS-Typ lassen
sich die Zustände Ein (1)
und Aus (0) übermitteln.
3
Im Beispiel wird der Ein-
gang 1 in der Betriebsart
Schließerfunktion betrie-
ben. Eine Wahlprozedur
wird ausgelöst, wenn ein
Ein-Telegramm empfangen
wurde.
Der Eingang kann auch in
Öffnerfunktion betrieben
werden, so dass eine
Wahlprozedur initiiert wird,
wenn ein Aus-Telegramm
empfangen wurde.
3
1
2
6.3.4 Funktion der EIS-Typen
