HEIDENHAIN iTNC 530 207
5.3
W
er
kz
eug-K
or
re
kt
ur

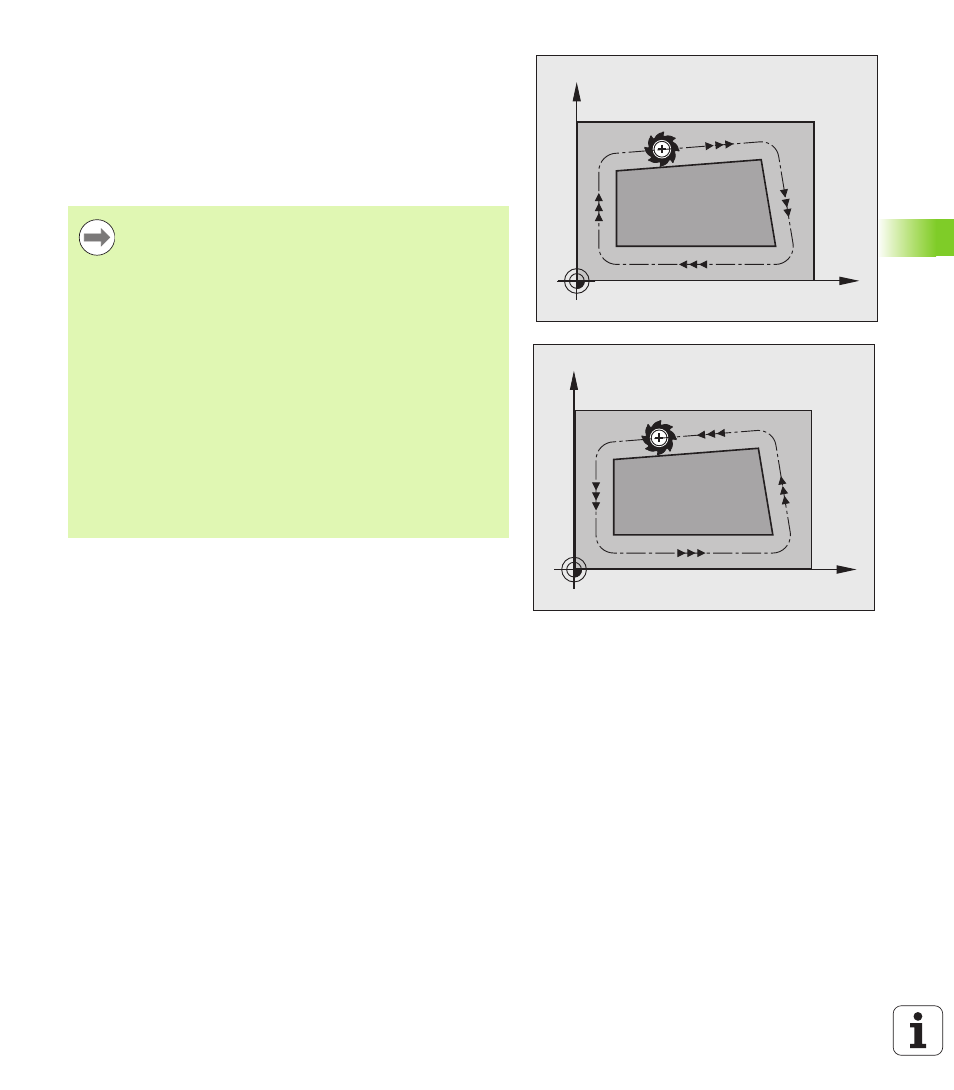

Bahnbewegungen mit Radiuskorrektur: G42 und G41
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder.
X
Y
G41
X
Y
G42
G43
Das Werkzeug verfährt rechts von der Kontur
G42
Das Werkzeug verfährt links von der Kontur
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur G43 und G42 muss mindestens ein
Verfahrsatz in der Bearbeitungsebene ohne
Radiuskorrektur (also mit G40) stehen.
Die TNC aktiviert eine Radiuskorrektur zum Ende des
Satzes, in dem Sie das erste Mal die Korrektur
programmiert haben.
Sie können die Radiuskorrektur auch für Zusatzachsen der
Bearbeitungsebene aktivieren. Programmieren Sie die
Zusatzachsen auch in jedem nachfolgenden Satz, da die
TNC ansonsten die Radiuskorrektur wieder in der
Hauptachse durchführt.
Beim ersten Satz mit Radiuskorrektur G42/G41 und beim
Aufheben mit G40 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
dass die Kontur nicht beschädigt wird.
